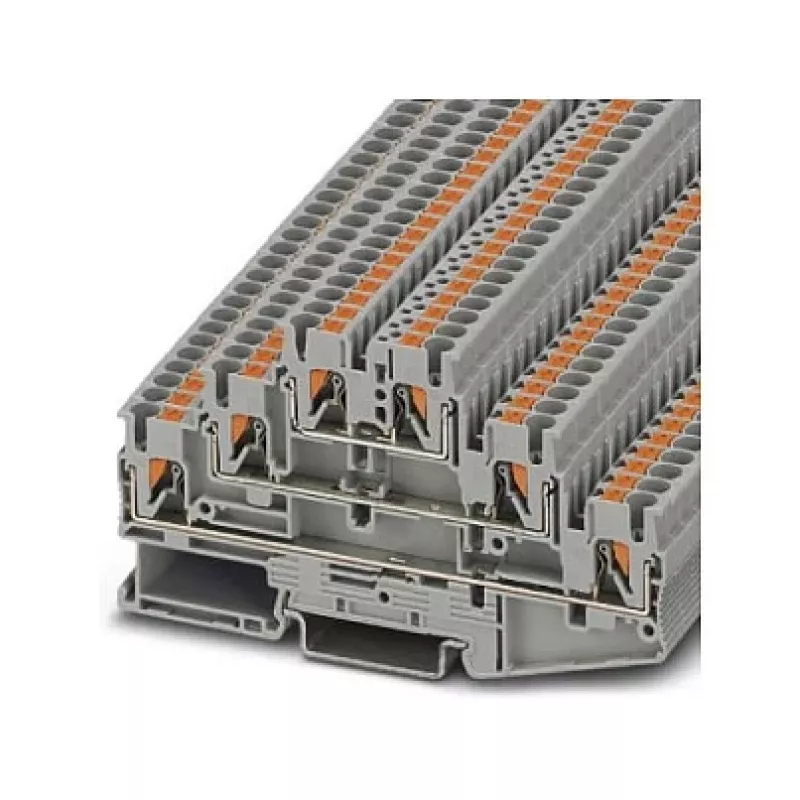

Phoenix Contact PT 2,5-3L 3-stöckiger Push-in-Reihenklemme, 2,5 mm², 24 A, 500 V, grau

Die Phoenix Contact PT 2,5-3L zeichnet sich als platzsparende dreistöckige Reihenklemme aus, die sechs Push-in-Anschlusspunkte in der Grundfläche einer einzelnen Standardklemme bietet. Dieses mehrstöckige Design reduziert den Verdrahtungsaufwand in Schaltschränken erheblich, während die volle Kapazität von 2,5 mm² pro Anschluss erhalten bleibt. Im Gegensatz zu herkömmlichen Schraubklemmen akzeptiert die Push-in-Technologie massive Leiter und flexible Leitungen mit Aderendhülsen ohne Werkzeug, wodurch sich die Installationszeit um bis zu 50 % reduziert. Das graue Polyamidgehäuse erfüllt die Entflammbarkeitsanforderungen UL 94 V0 und hält Betriebstemperaturen von -60 °C bis 105 °C stand, was es für raue Industrieumgebungen geeignet macht. Mit einer Nennspannung von 500 V und einem Nennstrom von 24 A ist diese Reihenklemme für Drehstromverteilung, Signalverdrahtung und kompakte Maschinenverdrahtung ausgelegt, bei denen Platz im Schaltschrank knapp ist.

Highlights

• Drei übereinanderliegende Ebenen mit sechs Push-in-Anschlüssen in einer kompakten Einheit
• Werkzeuglose Verdrahtung für massive und mit Aderendhülsen versehene Leiter bis 2,5 mm²
• Hoher Nennstrom von 24 A und Nennspannung von 500 V
• Schwer entflammbares PA-Gehäuse (UL 94 V0) für erhöhte Sicherheit
• Weiter Temperaturbereich: -60 °C bis 105 °C
• Montage auf Standard-Tragschiene 35 mm (NS 35/7,5 oder NS 35/15)
• Entspricht IEC 60947-7-1

Im täglichen Einsatz

Montieren Sie die PT 2,5-3L auf einer Tragschiene und stecken Sie einfach vorbereitete Leiter ein – kein Schraubendreher erforderlich für massive Leiter oder Leitungen mit Aderendhülsen. Die drei Ebenen ermöglichen es, Strom, Signale und Erde durch eine Reihenklemme zu führen, wodurch die Verdrahtung übersichtlicher wird. Die kompakte Breite spart wertvollen Platz auf der Schiene und ermöglicht eine höhere Packungsdichte in Schaltschränken. Das robuste Polyamidgehäuse widersteht Chemikalien und Stößen und gewährleistet langfristige Zuverlässigkeit auch in anspruchsvollen industriellen Umgebungen.

Vollständige technische Daten

• Marke: Phoenix Contact
• Modell: PT 2,5-3L
• MPN: 3210499
• EAN: 4046356422574
• Anschlussart: Push-in
• Anzahl der Ebenen: 3
• Anzahl der Anschlüsse: 6
• Nennquerschnitt: 2,5 mm²
• Nennspannung: 500 V
• Nennstrom: 24 A
• Farbe: Grau
• Befestigungsart: Tragschiene (NS 35/7,5, NS 35/15)
• Isolierstoff: PA (Polyamid)
• Brennbarkeitsklasse: UL 94 V0
• Abisolierlänge: 8 mm - 10 mm
• Leiterquerschnitt massiv: 0,14 mm² - 4 mm²
• Leiterquerschnitt flexibel: 0,14 mm² - 2,5 mm²
• Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,14 mm² - 2,5 mm²
• Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,14 mm² - 2,5 mm²
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Bemessungsstoßspannung: 6 kV
• Betriebstemperatur: -60 °C bis 105 °C
• Normen/Richtlinien: IEC 60947-7-1

Abschließende Bemerkung

Wählen Sie die Phoenix Contact PT 2,5-3L für effiziente, platzsparende Verdrahtung in industriellen Steuerungssystemen. Die Push-in-Technologie und das mehrstöckige Design reduzieren Installationszeit und Schaltschrankgröße, ohne Kompromisse bei Leistung oder Sicherheit einzugehen.
