Kabel-Geschlechtswandler-Adapter InLine 92505B — Kupplung zum Umwandeln des Steckergeschlechts

Zeitersparnis bei der Installation:Die Schraubklemme für 8 Adern plus Schirm ermöglicht eine schnelle, lötfreie Verdrahtung – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Integrierte RJ45-Schnittstelle für strukturierte Verkabelung: Die standardisierte RJ45-Buchse (8P8C) in gerader Ausführung ermöglicht den direkten Anschluss an Netzwerkkomponenten – ideal für Prüfstände, Servicearbeiten oder digitale Steuerungen.
Platzsparende DIN-Schienenmontage:Das Gehäuse ist für DIN-Tragschienen vorbereitet und ermöglicht eine normgerechte, platzsparende Installation im Schaltschrank.
Vielseitiger Einsatz in der Industrie:Geeignet für Netzwerkdiagnose, Maschinenkommunikation, eingebettete Systeme, Steuerungstechnik oder Testaufbauten mit Ethernet-Anschluss.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Kontakt gewährleisten eine zuverlässige und sichere Datenübertragung – auch unter Dauerlast in industriellen Umgebungen.

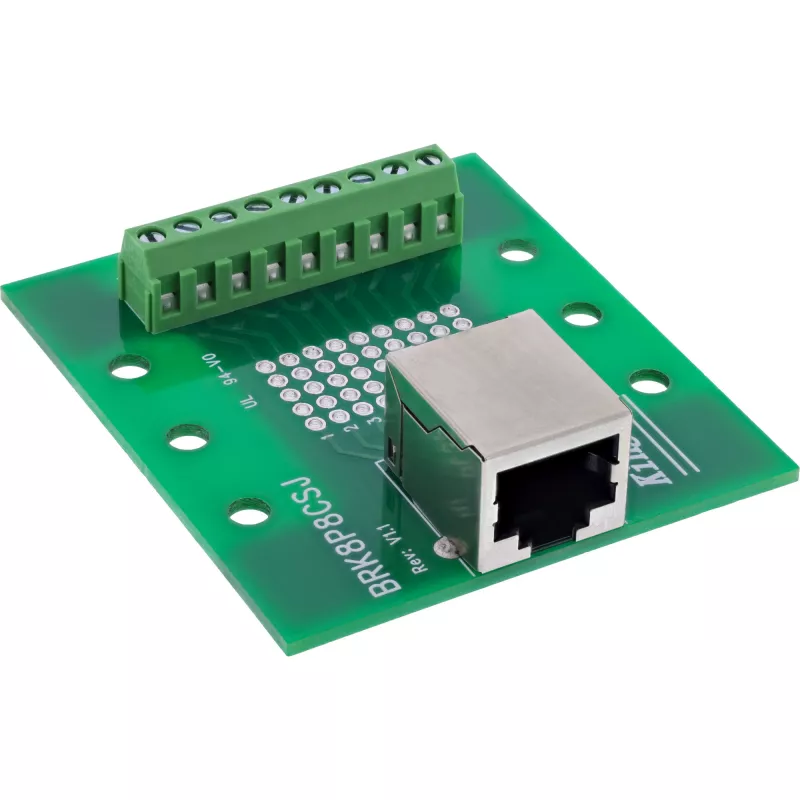

Der InLine® RJ45-Klemmenblock mit gerader Buchse und seitlicher Schraubklemmleiste ermöglicht den strukturierten Anschluss von Ethernet-Signalen in Schaltschränken, Prüffeldern oder Laboren. Die fest eingebaute RJ45-Buchse (8P8C) ist direkt mit einer 9-poligen Schraubklemme verbunden – 8 Adern plus Schirm.

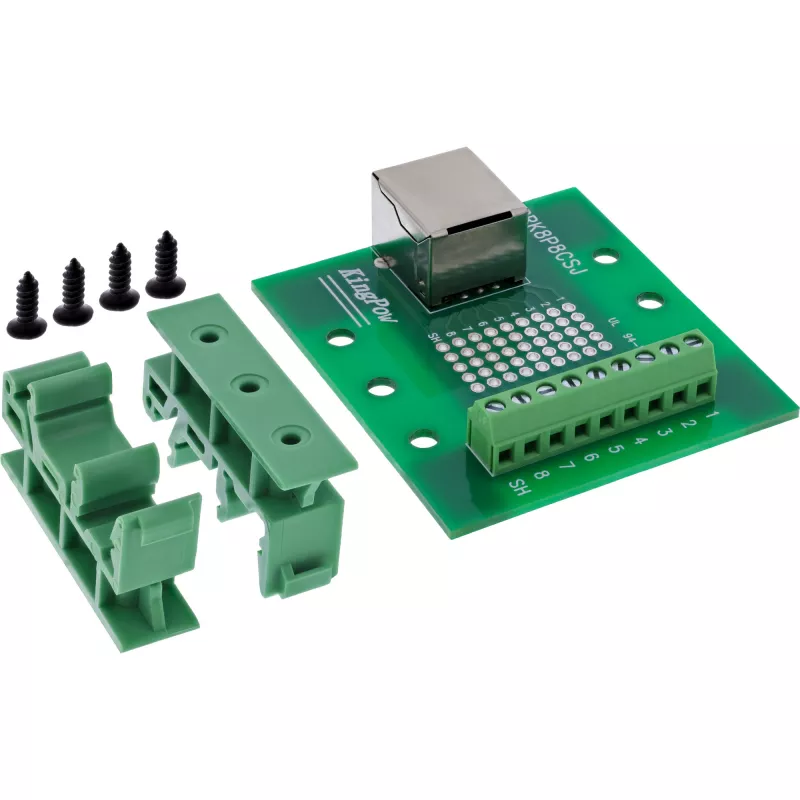

Die Klemmleiste unterstützt Drähte im Bereich von 16–26 AWG und lässt sich einfach mit einem Schlitzschraubendreher ≤ 2,5 mm verdrahten. Der vormontierte DIN-Schienenclip ermöglicht eine schnelle und sichere Integration des Moduls auf Tragschienen. Die robuste Konstruktion und der geprüfte Kurzschluss- und Fehlverdrahtungsschutz machen den Adapter ideal für industrielle Anwendungen.

RJ45-Schnittstelle:8P8C-Buchse (gerade Ausführung)

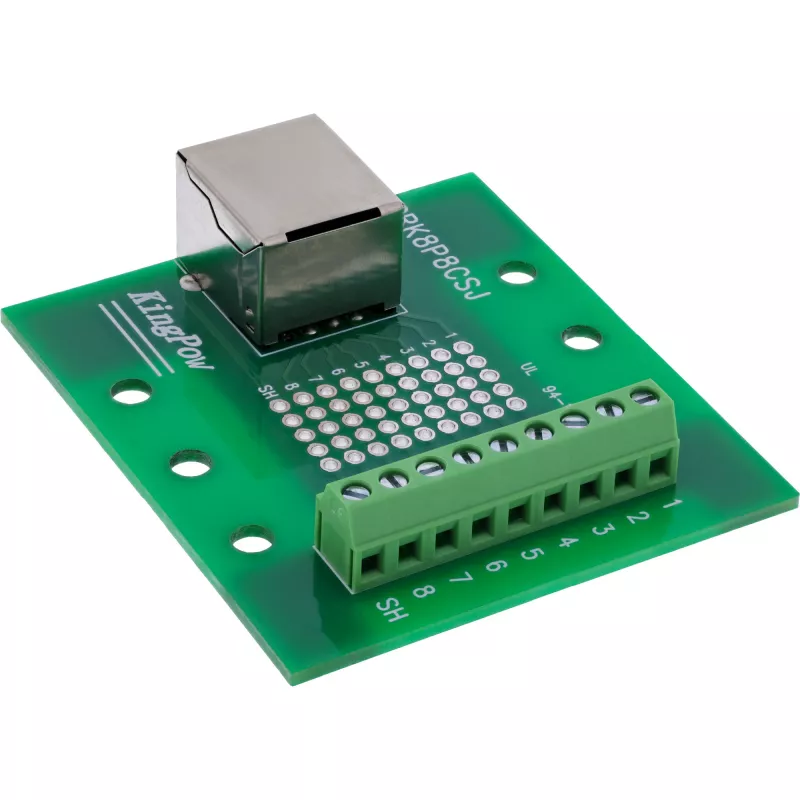

Schraubklemmenblock:9 Klemmen (8 Signale + Schirm), 5,0 mm Rastermaß, mit Druckplatte
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Kontakt
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite

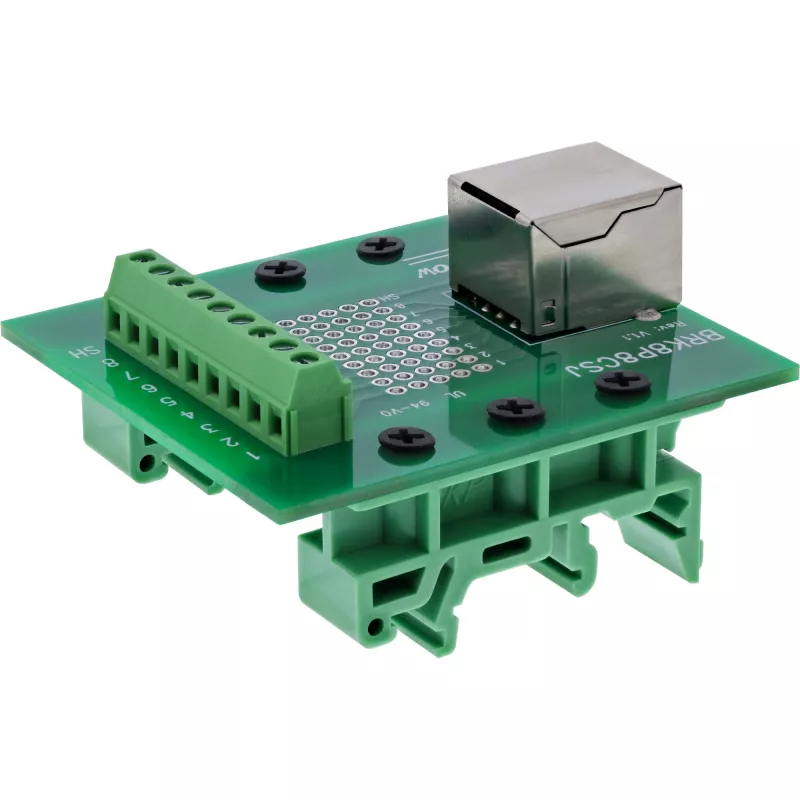

Montage:Vorbereitet für DIN-Hutschiene
Abmessungen:ca. 60 × 54 × 17 mm (B × H × T)

InLine 92505B. Anschlüsse: RJ45 8P8C / Klemmenblock 9 Klemmen, Produktfarbe: Grün, Steckergeschlecht: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Gewicht: 19 g, Breite: 54 mm, Tiefe: 60 mm. Menge pro Packung: 1 St., Packungsvolumen: 100 cm³. Herkunftsland: Taiwan

Verwendung

Montieren Sie das Modul mit dem vormontierten Clip auf einer Standard-DIN-Hutschiene. Entmanteln und bereiten Sie Drähte im Bereich 16–26 AWG vor, führen Sie jeden Leiter in die entsprechende Schraubklemme ein und sichern Sie ihn mit einem Schlitzschraubendreher (≤ 2,5 mm) unter Verwendung der Druckplatte. Stecken Sie einen geraden RJ45-Standardstecker in die 8P8C-Buchse, um die Verbindung herzustellen. Beachten Sie die Verdrahtungsreihenfolge und die Schirmanbindung, um die Signalintegrität zu erhalten.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie das Produkt innerhalb des angegebenen Temperaturbereichs (–20 °C bis +70 °C), stellen Sie sicher, dass die Anschlüsse 1,0 A pro Kontakt nicht überschreiten, und befolgen Sie die korrekte Paar-/Adernzuordnung und die Schirmungspraxis. Installieren Sie es auf einer geerdeten DIN-Schiene und überprüfen Sie die Verdrahtung nach der Installation mit einem geeigneten Netzwerk-Testgerät.
