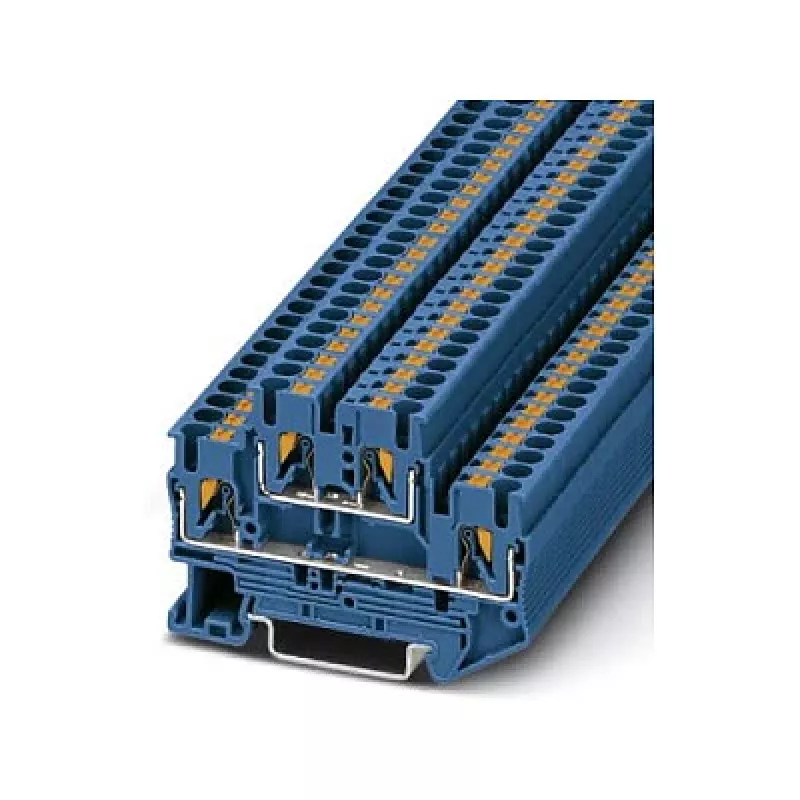

Phoenix 3210570 PTTB 2,5 BU Doppelstock-Reihenklemme mit Push-in-Technologie

In Schaltschränken und Verteilerkästen ist Platz immer knapp, und die Verdrahtungsdichte nimmt stetig zu. Die Phoenix 3210570 PTTB 2,5 BU Doppelstock-Reihenklemme begegnet dieser Herausforderung direkt, indem sie zwei Anschlussebenen auf der Grundfläche einer einzigen Standardklemme stapelt. Die Push-in-Technologie ermöglicht das direkte Einführen von massiven oder feindrähtigen Leitern mit Aderendhülsen – ohne Werkzeug, ohne Verdrehen, ohne verlorene Schrauben – so wird der Schaltschrankbau schneller und zuverlässiger. Das blaue Gehäuse kennzeichnet sie eindeutig als Neutralleiter- oder Sonderfunktionsklemme, während das kompakte Design mehr Platz für andere Komponenten auf der Hutschiene lässt.

Für wen ist sie geeignet

Diese Reihenklemme ist für elektrische Schaltschrankbauer, Maschinen-OEMs und Wartungstechniker konzipiert, die die Verdrahtungsdichte maximieren müssen, ohne auf Benutzerfreundlichkeit zu verzichten. Sie eignet sich für industrielle Steuerungssysteme, Gebäudeautomation und alle Anwendungen, bei denen zwei getrennte Stromkreise auf minimalem Raum verbunden werden müssen. Wenn Sie mit 2,5 mm² Leitern auf NS 35 Hutschienen arbeiten und Wert auf werkzeuglose Verdrahtung legen, passt diese Klemme perfekt in Ihren Arbeitsablauf.

Hauptmerkmale

• Doppelstock-Design: zwei unabhängige Anschlussebenen in einem kompakten Gehäuse, Verdopplung der Verdrahtungsdichte.
• Push-in-Anschluss: Massiv- oder feindrähtige Leiter mit Aderendhülsen direkt einführen – kein Schraubendreher erforderlich, reduziert die Montagezeit.
• Vier Anschlusspunkte: zwei pro Ebene, jeweils für Leiter von 0,14 bis 4 mm² (massiv) oder 0,14 bis 2,5 mm² (feindrähtig).
• Blaues Gehäuse: Standardfarbe für Neutralleiter- oder Sonderfunktionsklemmen, erleichtert die schnelle Identifizierung.
• Hochwertige Isolierung: Polyamid (PA) mit UL 94 V0 Entflammbarkeitsklasse für Sicherheit und Langlebigkeit.
• Großer Temperaturbereich: Betrieb von -60 °C bis 105 °C, geeignet für raue Umgebungen.
• Internationale Zulassungen: IEC, UL, CSA, VDE, EAC – gewährleistet Konformität in allen Märkten.

Technische Daten

• Marke: Phoenix Contact
• Modell: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Typ: Doppelstock-Reihenklemme
• Anschlussart: Push-in
• Farbe: Blau
• Nennquerschnitt: 2,5 mm²

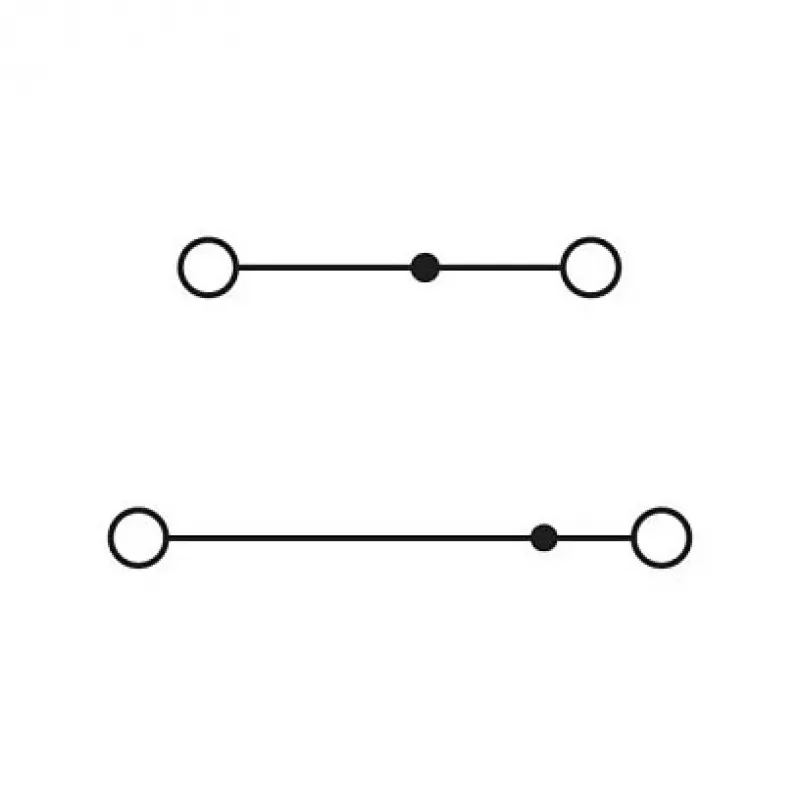

• Anzahl der Ebenen: 2
• Anzahl der Anschlüsse: 4 (2 pro Ebene)
• Nennspannung (IEC): 500 V
• Nennstrom (IEC): 22 A
• Leiterquerschnitt (massiv): 0,14 - 4 mm² (26 - 12 AWG)
• Leiterquerschnitt (feindrähtig): 0,14 - 2,5 mm² (26 - 12 AWG)
• Befestigung: NS 35/7,5 und NS 35/15 Hutschiene
• Gehäusematerial: Polyamid (PA)
• Entflammbarkeitsklasse: UL 94 V0
• Abisolierlänge: 10 mm
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Schutzart: IP20
• Normen: IEC 60947-7-1, UL, CSA, VDE, EAC

Tipps

Bei feindrähtigen Leitern immer Aderendhülsen verwenden, um eine sichere Push-in-Verbindung zu gewährleisten und Drahtbruch zu vermeiden. Bei massiven Leitern einfach 10 mm abisolieren und gerade hineinschieben – der Federmechanismus greift fest. Zum Lösen eines Leiters den integrierten orangefarbenen Drücker mit einem kleinen Schraubendreher betätigen. Die Klemme auf einer Standard-NS-35-Hutschiene montieren; sie rastet ohne Werkzeug ein. Für Umgebungen mit starken Vibrationen prüfen, ob die Push-in-Verbindung Ihren spezifischen Anforderungen entspricht, da Schraubklemmen in extremen Fällen einen höheren Halt bieten können.
