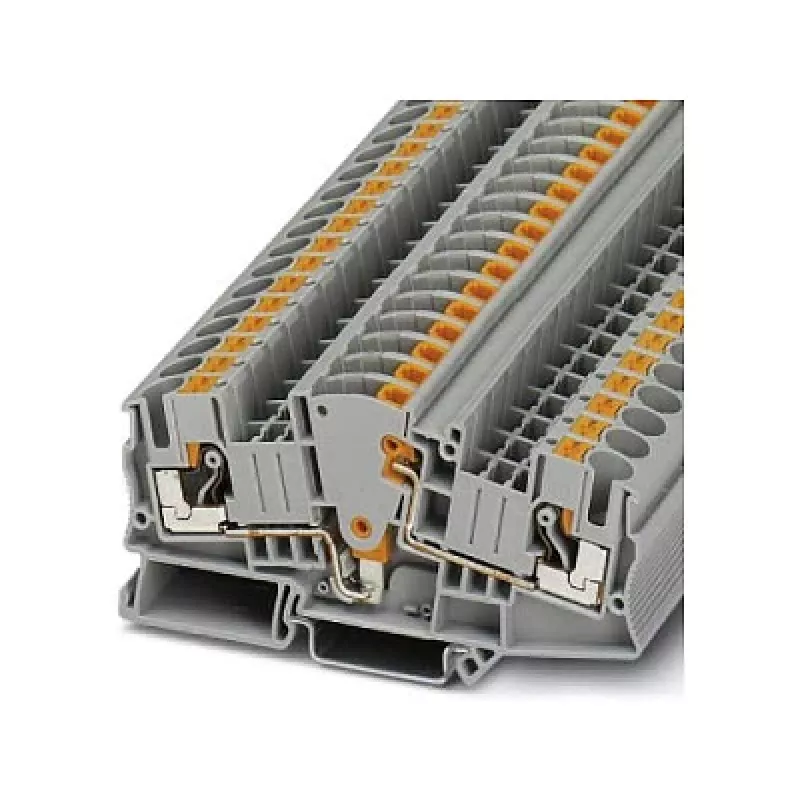

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in-Trennklemme, 1000 V, 41 A, 6 mm², grau

Für anspruchsvolle Mess- und Trennaufgaben entwickelt, bietet die Phoenix Contact PTME 6 Messwandler-Trennklemme eine Bemessungsstoßspannung von 8 kV und eine Nennspannung von 1000 V, was eine robuste Leistung in anspruchsvollen industriellen Umgebungen gewährleistet. Diese Push-in-Trennklemme verarbeitet bis zu 41 A und nimmt Leiter bis 10 mm² massiv auf, was sie zu einer vielseitigen Wahl für Transformator- und Stromwandlerkreise macht.

Überblick

Die PTME 6 ist eine einstöckige, einpolige Klemme mit drei Push-in-Anschlüssen. Der integrierte Trenn-Schieber ermöglicht eine sichere und werkzeugfreie Trennung des Stromkreises, während die 4-mm-Prüfbuchse eine bequeme Messung und Prüfung ohne Lösen der Drähte ermöglicht. Das graue Polyamid-Gehäuse ist halogenfrei und flammwidrig (UL 94 V0) und bietet langfristige Zuverlässigkeit.

Was hervorsticht

• Hohe Strombelastbarkeit: 41 A Nennstrom bei 6 mm² Nennquerschnitt.
• Großer Leiterbereich: nimmt massive Leiter von 0,5 bis 10 mm² und feindrähtige von 0,5 bis 6 mm² (AWG 20-8) auf.
• Werkzeugfreie Push-in-Verbindung: reduziert Verdrahtungszeit und gewährleistet vibrationssicheren Kontakt.
• Integrierter Trenn-Schieber: ermöglicht schnelle Trennung für Tests oder Wartung.
• Prüfbuchse: 4 mm Durchmesser für Standard-Prüfstecker, vereinfacht die Diagnose.
• Robustes Design: Betriebstemperatur von -60 °C bis 105 °C, Verschmutzungsgrad 3, Überspannungskategorie III.
• Flexible Montage: passt auf DIN-Schiene NS 35/7,5 und NS 35/15.

Technische Details

• Anschlussart: Push-in-Anschluss
• Anzahl der Anschlüsse: 3
• Anzahl der Potentiale: 1
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 41 A
• Nennquerschnitt: 6 mm²
• Leiterquerschnitt massiv: 0,5 mm² - 10 mm²
• Leiterquerschnitt feindrähtig: 0,5 mm² - 6 mm²
• Leiterquerschnitt AWG: 20 - 8
• Abisolierlänge: 10 mm
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Montageart: DIN-Schiene NS 35/7,5, NS 35/15
• Betriebstemperatur: -60 °C ... 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Bemessungsstoßspannung: 8 kV
• Brennbarkeitsklasse (UL 94): V0
• Trennart: Trenn-Schieber
• Prüfanschluss: Prüfbuchse 4 mm

Unser Fazit

Die PTME 6 vereint hohe elektrische Nennwerte mit benutzerfreundlicher Push-in-Technologie und einer praktischen Trenneinrichtung. Ihre große Leiteraufnahme und robuste Konstruktion machen sie zu einer ausgezeichneten Wahl für Mess- und Trennaufgaben in Schaltschränken und Energieverteilungssystemen.
