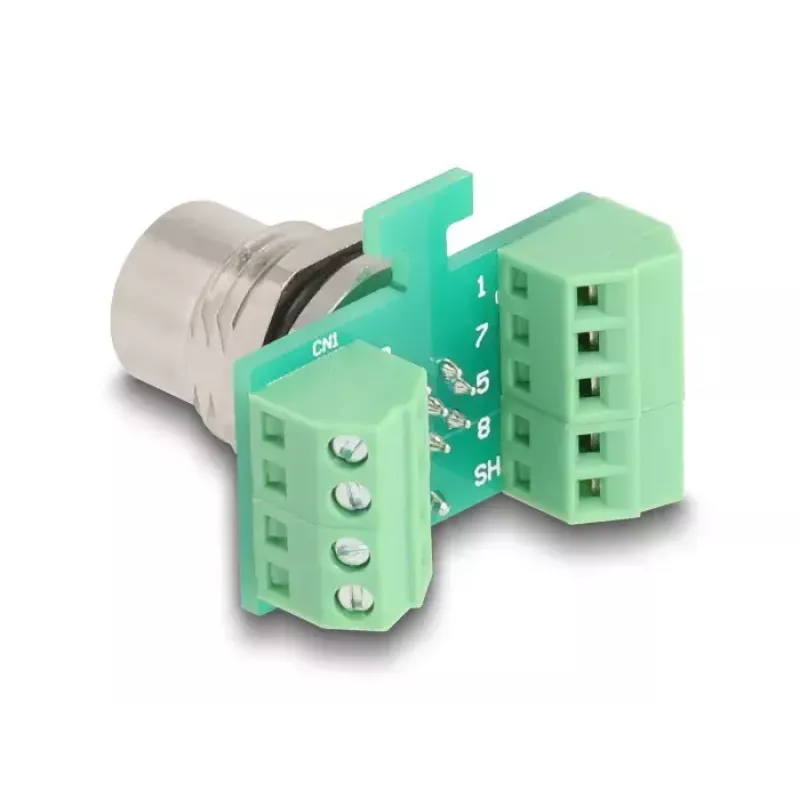

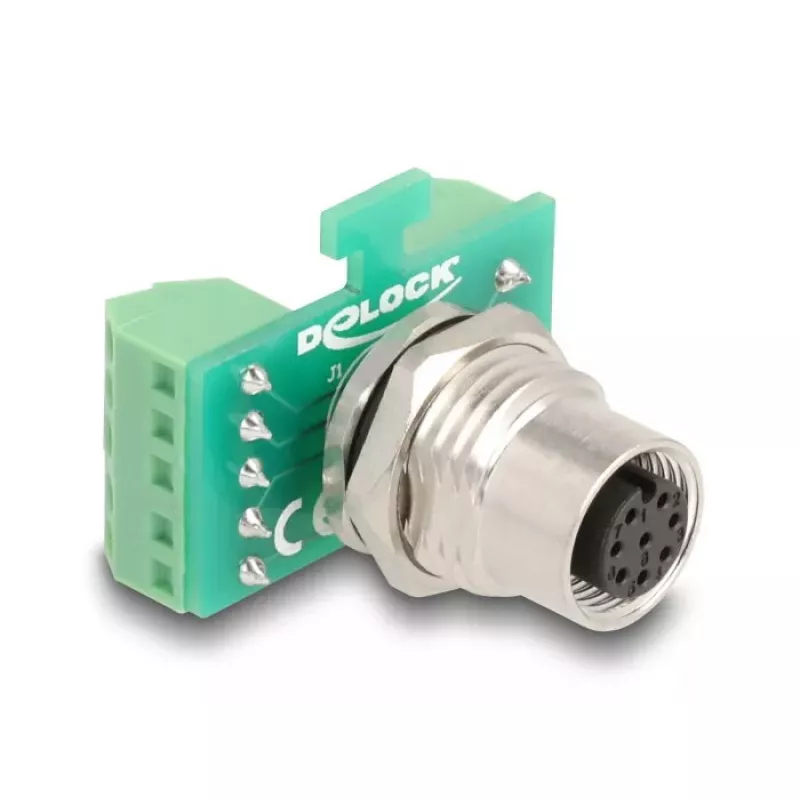

DeLOCK M12 Transfermodul-Adapter 8-polig A-kodiert Buchse auf 9-polige Klemmenleiste

Der DeLOCK M12 Transfermodul-Adapter bietet eine zuverlässige Verbindung zwischen Geräten mit M12-Anschlüssen und elektrischen Schaltkreisen über eine 9-polige Klemmenleiste. Er verfügt über einen 8-poligen A-kodierten M12-Buchsenstecker und ein kompaktes Gehäuse (33,1 × 52,1 × 24,9 mm) in grüner Ausführung, konzipiert für den Einsatz, wenn eine sichere, platzsparende Schnittstelle benötigt wird.

Vorteile

Der Adapter bietet ein kompaktes Design, das sich für Installationen auf engem Raum wie in Schaltschränken eignet. Er wandelt eine 8-polige A-kodierte M12-Buchsen-Schnittstelle in eine 9-polige Klemmenleiste um und ermöglicht so eine unkomplizierte Verdrahtung zu Steuerungssystemen, Sensoren oder Feldgeräten. Seine einfache Konstruktion unterstützt zuverlässigen elektrischen Kontakt und einfache Montage.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Schnittstellen der Gebäudeautomation
• Anschluss von Sensoren und Feldgeräten an klemmenbasierte Schaltkreise
• Installationen innerhalb von Schaltschränken und Schalttafeln

Technische Daten

• Anschluss: 8-polig, A-kodiert, M12-Buchse
• Ausgang: 9-polige Klemmenleiste
• Abmessungen: 33,1 mm (B) × 52,1 mm (T) × 24,9 mm (H)
• Farbe: Grün
• Marke: DELOCK, MPN: 60663, EAN: 4043619606634

Verwendung

Montieren Sie den Adapter an der erforderlichen Position innerhalb eines Schaltschranks oder Schalttafels und befestigen Sie ihn entsprechend Ihrer Installation. Verbinden Sie das M12-Steckerkabel des Geräts mit der 8-poligen A-kodierten M12-Buchse am Adapter. Verdrahten Sie die entsprechenden Signal- und Stromleitungen gemäß Ihrem Systemverdrahtungsplan mit der 9-poligen Klemmenleiste und achten Sie auf korrekte Polarität und sichere Klemmverbindungen.

Empfehlungen

Überprüfen Sie vor der Installation die Kompatibilität der Pinbelegung zwischen dem M12-Gerät und Ihrer Klemmenleistenverdrahtung. Verwenden Sie eine geeignete Zugentlastung und beachten Sie die örtlichen Vorschriften für Elektroinstallationen bei der Verdrahtung innerhalb von Schaltschränken oder Schalttafeln.
