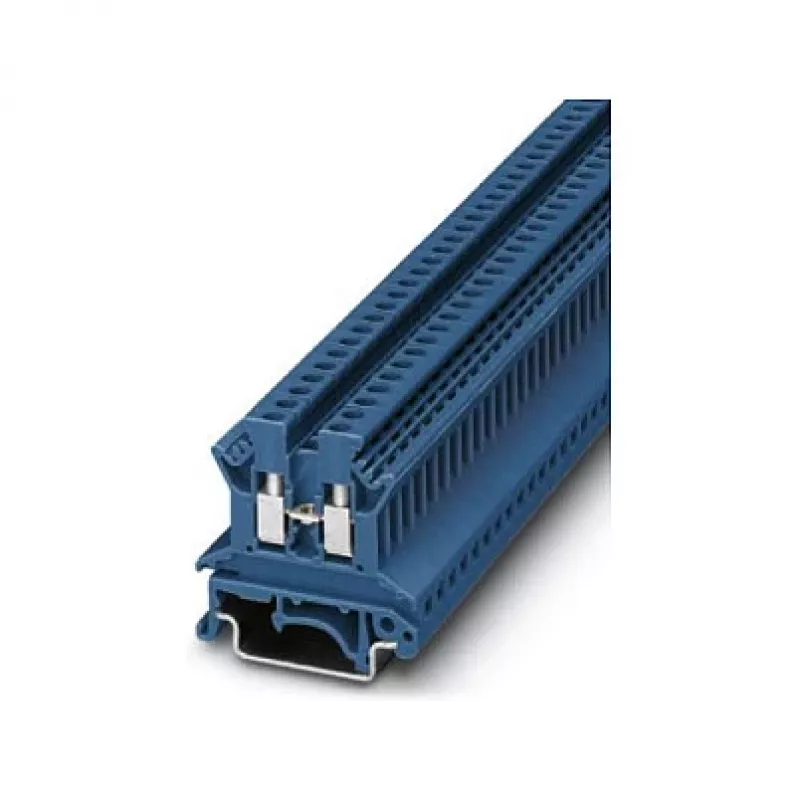

Phoenix 3003350 UK 2,5 N BU Durchgangsklemme, blau, 2,5 mm², DIN-Schiene

Für Schaltschrankbauer und Schalttafelbauer ist die Phoenix 3003350 UK 2,5 N BU eine Durchgangsklemme, die durch vibrationsfeste Schraubklemmung und kompakte Bauweise überzeugt, ohne Kompromisse bei der Strombelastbarkeit einzugehen. Das blaue Gehäuse ermöglicht eine sofortige visuelle Identifizierung für Neutral- oder Signalleiter, während die PA-Isolation die Entflammbarkeitsanforderungen UL 94 V0 erfüllt – eine zuverlässige Wahl für industrielle Verdrahtung, bei der Sicherheit und Langzeitstabilität unerlässlich sind.

Highlights

• Nennquerschnitt 2,5 mm² mit Nennstrom bis 24 A (IEC)
• Schraubanschluss mit M3-Gewinde und definiertem Anzugsdrehmoment 0,5–0,6 Nm
• Akzeptiert massive Leiter von 0,2 bis 4 mm² und feindrähtige von 0,2 bis 2,5 mm²
• Montage auf Standard-DIN-Schiene NS 35/7,5 oder NS 35/15
• Betriebstemperaturbereich von -60 °C bis +105 °C für raue Umgebungen

Im täglichen Einsatz

Diese Klemme ist für eine schnelle, werkzeugfreundliche Installation ausgelegt. Die Abisolierlänge von 8 mm ist deutlich am Gehäuse markiert, was Vorbereitungsfehler reduziert. Nach dem Einführen des Leiters sorgt die M3-Schraube für eine gasdichte Verbindung, die gegen Lösen unter Vibration beständig ist. Die blaue Farbkodierung hilft Elektrikern, Neutral- oder Steuerkreise schnell zu unterscheiden und reduziert Verdrahtungsfehler bei Inbetriebnahme oder Wartung. Mit einer Breite von nur 5,2 mm ermöglicht sie eine hohe Packungsdichte auf der DIN-Schiene und spart wertvollen Platz im Schaltschrank.

Technische Daten

• Marke: Phoenix Contact
• Modell: UK 2,5 N BU
• MPN: 3003350
• EAN: 4017918099282
• Typ: Durchgangsklemme
• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Nennquerschnitt: 2,5 mm²
• Farbe: Blau
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse: UL 94 V0
• Befestigungsart: DIN-Schiene NS 35/7,5, NS 35/15
• Abisolierlänge: 8 mm
• Gewinde: M3
• Anzugsdrehmoment: 0,5 - 0,6 Nm
• Leiterquerschnitt massiv: 0,2 mm² - 4 mm²
• Leiterquerschnitt feindrähtig: 0,2 mm² - 2,5 mm²
• Leiterquerschnitt AWG: 24 - 12 AWG
• Betriebstemperatur: -60 °C bis 105 °C

Abschließende Anmerkung

Eine zuverlässige Durchgangsklemme, die hohe Strombelastbarkeit, robuste Schraubklemmung und ein kompaktes blaues Gehäuse vereint – ideal für professionelle Schaltschrankverdrahtung und industrielle Automatisierung.
