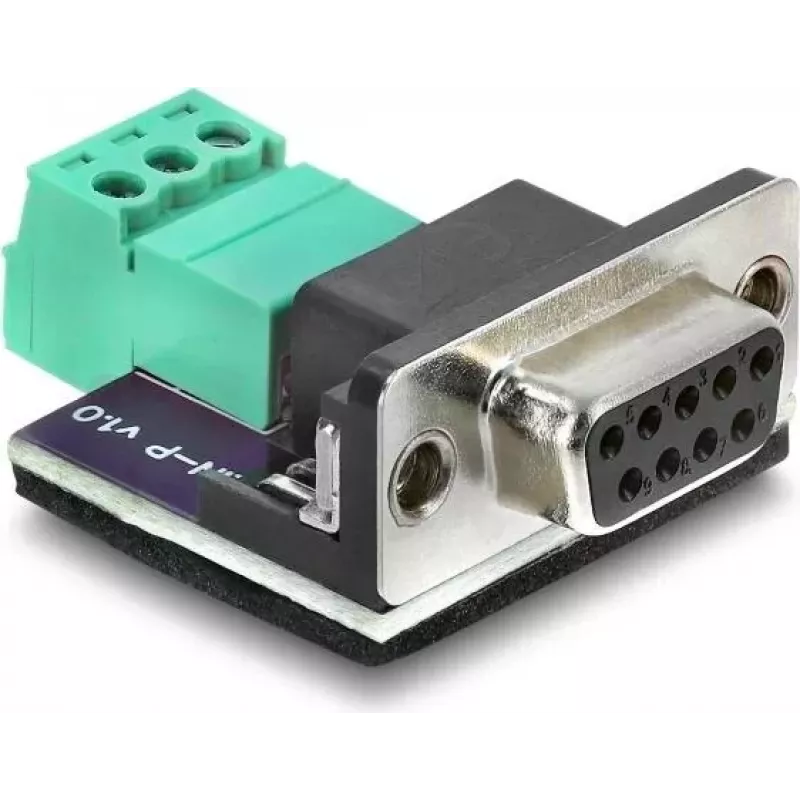

Delock D-Sub 9-polig Buchse auf 3-polige Klemmleiste Adapter für CAN / LIN Bus (91293)

Dieser Delock-Adapter ermöglicht eine einfache und sichere Verbindung zwischen einer D-Sub 9-poligen Buchse und einer 3-poligen Schraubklemmleiste, speziell für CAN- und LIN-Bus-Systeme ausgelegt. Er erlaubt eine schnelle Verdrahtung ohne Löten und ist ideal für Prototyping, Tests und die Integration in industrielle oder automobiltechnische Anwendungen.

Vorteile

Die werkzeuglose Installation über Schraubklemmen spart Zeit und Mühe. Das kompakte Kunststoffgehäuse gewährleistet Langlebigkeit und einfache Montage. Die klare Pinbelegung vereinfacht den Anschluss an CAN_H, CAN_L und GND-Leitungen.

Geeignet für

• Anschluss von CAN-Bus-Geräten (z. B. Sensoren, Steuerungen) an eine D-Sub-Schnittstelle
• LIN-Bus-Anwendungen, die eine 3-polige Klemmleiste erfordern
• Prototyping und Laboraufbauten
• Industrielle Automatisierung und Automobilelektronik

Technische Daten

• Stecker 1: D-Sub 9-polig Buchse
• Stecker 2: 3-polige Schraubklemmleiste
• Bussysteme: CAN-Bus, LIN-Bus
• Pinbelegung: CAN_L an D-Sub Pin 2 auf Klemmenpin 1; GND an D-Sub Pin 3 auf Klemmenpin 2; CAN_H an D-Sub Pin 7 auf Klemmenpin 3
• Gehäusematerial: Kunststoff
• Farbe: Schwarz
• RoHS-konform

Empfehlungen

Für zuverlässige CAN-/LIN-Bus-Verbindungen verwenden Sie diesen Adapter mit verdrillten Paaren und sorgen Sie für einen ordnungsgemäßen Abschluss. Überprüfen Sie die Pinbelegung anhand Ihrer Gerätedokumentation.
