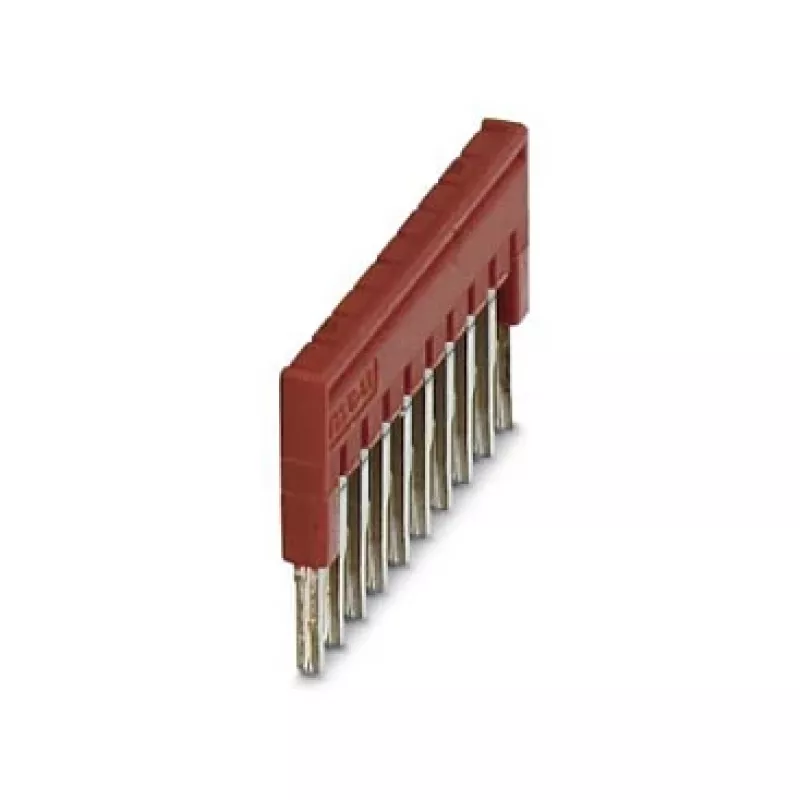

Phoenix Contact FBS 10-3.5 Steckbrücke, 10-polig, 3,5 mm Rastermaß, rot

Die Phoenix Contact FBS 10-3.5 Steckbrücke (Kurzschlussbrücke) bietet eine zuverlässige und effiziente Methode, um zehn benachbarte Klemmenpositionen in einem einzigen Arbeitsgang zu verbinden. Das Rastermaß von 3,5 mm passt zu COMBICON-Kompaktklemmen und gewährleistet eine sichere und vibrationsfeste Verbindung. Das rote Polyamid-Gehäuse bietet eine klare visuelle Identifikation und hervorragende Isolationseigenschaften, während die Kupferkontakte eine hohe Leitfähigkeit und einen Nennstrom von 17,5 A liefern. Diese Brücke vereinfacht die Verdrahtung, reduziert die Installationszeit und erhöht die Gesamtzuverlässigkeit Ihrer elektrischen Verbindungen.

Vorteile

Die FBS 10-3.5 Steckbrücke bietet mehrere wesentliche Vorteile für industrielle und kommerzielle Anwendungen. Das Steckdesign ermöglicht eine schnelle und werkzeuglose Installation, wodurch die Montagezeit im Vergleich zu einzelnen Drahtbrücken erheblich reduziert wird. Die 10-polige Konfiguration ermöglicht das gleichzeitige Überbrücken mehrerer Klemmen und gewährleistet eine konsistente Potenzialverteilung über einen Block. Die hochwertigen Kupferkontakte bieten einen niedrigen Kontaktwiderstand und eine ausgezeichnete Stromtragfähigkeit, während das Polyamid-Gehäuse mit UL 94 V0 Klassifizierung Flammwidrigkeit und Sicherheit gewährleistet. Die Brücke ist außerdem RoHS-konform und erfüllt Umweltstandards.

Geeignet für

• COMBICON-Kompaktklemmen mit 3,5 mm Rastermaß
• Stromverteilung in Schaltschränken
• Signalverbindung in Automatisierungssystemen
• Leiterplatten-Klemmenanwendungen, die zuverlässige Überbrückung erfordern
• Industrieumgebungen mit Betriebstemperaturen von -60 °C bis 105 °C

Wichtige technische Daten

• Produkttyp: Steckbrücke / Kurzschlussbrücke
• Anzahl der Positionen: 10
• Rastermaß: 3,5 mm
• Farbe: Rot
• Isolationsmaterial: Polyamid (PA)
• Kontaktmaterial: Kupfer
• Bemessungsspannung (III/2): 250 V
• Bemessungsstoßspannung: 2,5 kV
• Bemessungsstrom: 17,5 A
• Brennbarkeitsklasse: UL 94 V0
• Betriebstemperaturbereich: -60 °C bis 105 °C
• Montageart: Steckbar
• Serie: FBS
• Umweltkonformität: RoHS

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die FBS 10-3.5 Brücke vollständig in die Klemme eingesteckt wird, bis sie hörbar einrastet. Verwenden Sie sie nur mit kompatiblen Phoenix Contact COMBICON-Kompaktklemmen mit 3,5 mm Rastermaß. Verwenden Sie beim Überbrücken mehrerer Gruppen separate Brücken für verschiedene Potenziale, um Kurzschlüsse zu vermeiden. Lagern Sie die Brücke in einer trockenen Umgebung, um die Kontaktintegrität zu erhalten.
