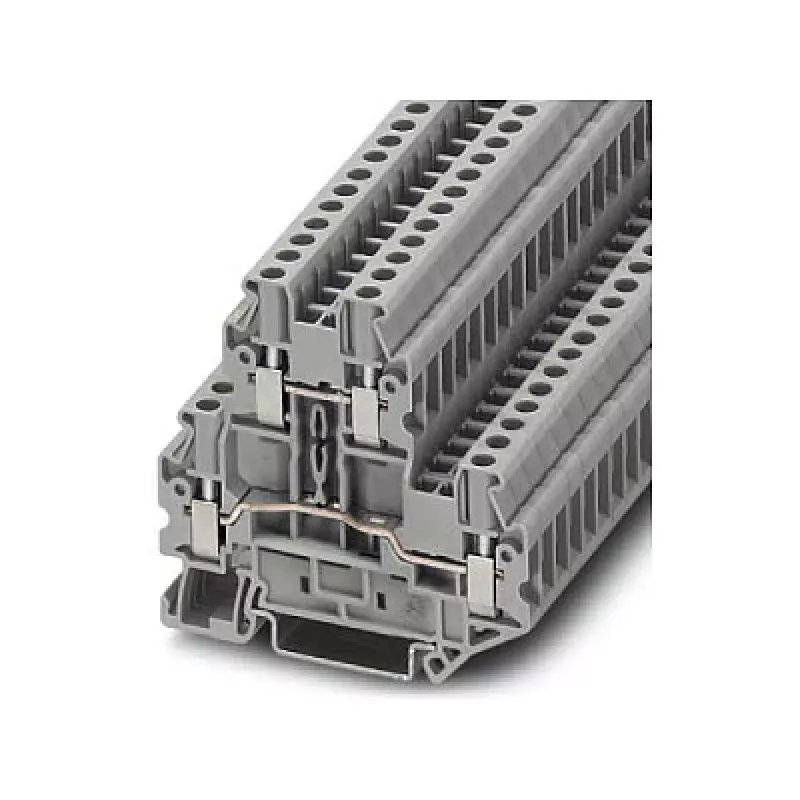

Phoenix 3044636 UTTB 2,5 Doppelstock-Reihenklemme

Für Installationen, bei denen Platz knapp ist, aber die Anforderungen an die Konnektivität hoch bleiben, bietet die Phoenix 3044636 UTTB 2,5 Doppelstock-Reihenklemme zwei unabhängige Potenziale in einem kompakten Gehäuse. Dieses Design verdoppelt effektiv die Verdrahtungsdichte auf der Hutschiene, ohne den Platzbedarf zu erhöhen, und ist damit eine praktische Wahl für Schaltschränke und Verteiler. Die Schraubanschlusstechnik gewährleistet eine zuverlässige, wartungsfreie Klemmung für massive und flexible Leiter bis 2,5 mm², während die graue Polyamid-Isolierung die Entflammbarkeitsanforderungen nach UL 94 V0 erfüllt und so die Sicherheit erhöht.

Highlights

• Doppelstock-Design: zwei Potenziale in einem Block, spart Schienenplatz.
• Schraubanschluss mit M3-Gewinde, Drehmoment 0,5–0,6 Nm für sichere Klemmung.
• Großer Leiterquerschnittsbereich: 0,14–4 mm² massiv, 0,14–2,5 mm² flexibel (AWG 26–12).
• Bemessungsspannung 500 V / Bemessungsstrom 24 A (IEC), Verschmutzungsgrad 3.
• Montage auf Standard-Hutschiene NS 35/7,5 oder NS 35/15.
• Isolierstoff: Polyamid (PA), Entflammbarkeitsklasse UL 94 V0.

Im täglichen Einsatz

Elektriker schätzen die einfache Verdrahtung: 9 mm Isolierung abisolieren, Leiter einführen und Schraube mit dem angegebenen Drehmoment anziehen. Die Doppelstock-Anordnung hält die Verdrahtung organisiert und zugänglich, was die Fehlersuche verkürzt. Die kompakten Abmessungen des Blocks ermöglichen eine hohe Packungsdichte, und das robuste PA-Gehäuse hält mechanischen Belastungen und thermischen Lasten stand, die in industriellen Umgebungen typisch sind.

Technische Daten

• Typ: Doppelstock-Reihenklemme
• Anzahl der Ebenen: 2
• Anzahl der Anschlüsse: 4
• Anzahl der Potenziale: 2
• Anschlussart: Schraubanschluss
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Nennquerschnitt: 2,5 mm²
• Leiterquerschnitt massiv: 0,14–4 mm²
• Leiterquerschnitt flexibel: 0,14–2,5 mm²
• AWG-Bereich: 26–12
• Abisolierlänge: 9 mm
• Schraubengewinde: M3
• Anzugsdrehmoment: 0,5–0,6 Nm
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Farbe: Grau
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3

Abschließende Anmerkung

Entwickelt für Zuverlässigkeit und Platzeffizienz, ist die Phoenix 3044636 UTTB 2,5 eine verlässliche Wahl für professionelle Elektroinstallationen, die kompakte und hochdichte Verdrahtungslösungen erfordern.
