Legrand 004832 Reihenklemme

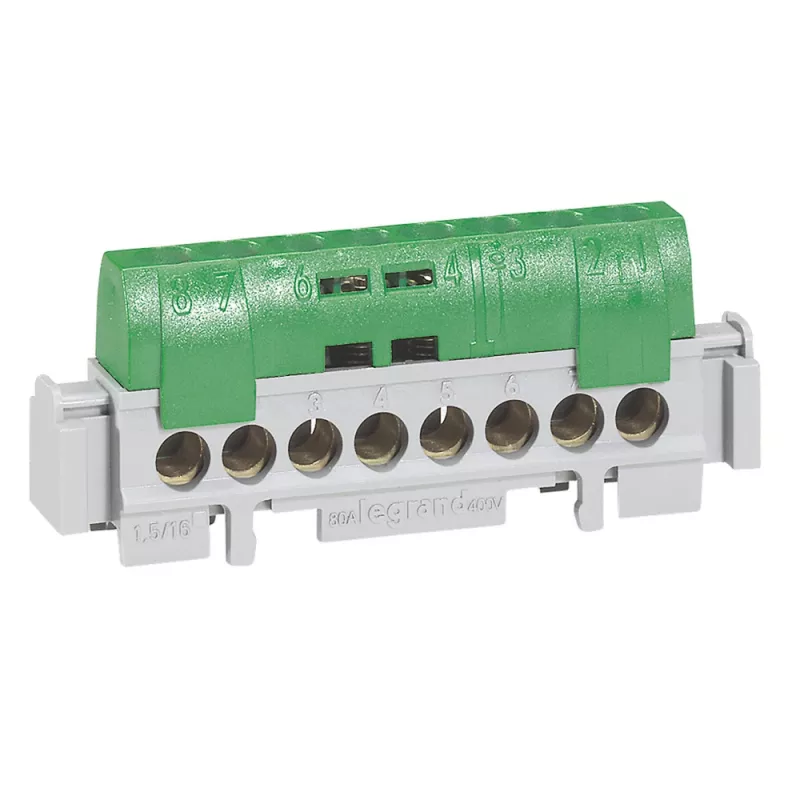

Die Legrand 004832 Reihenklemme ist ein Erdungsanschluss (PE), der für eine sichere und normgerechte elektrische Erdung konzipiert ist. Sie wird einbaufertig mit nicht angezogenen Schrauben geliefert und erfüllt die Anforderungen der IEC 60998-2-1. Der kompakte isolierte Block bietet acht Anschlusspunkte für Leiter von 1,5 bis 16 mm² und eignet sich zur Montage auf einer DIN-Schiene mit einem Universalträger (Kat.-Nr. 0 048 11) oder auf einer 12 x 2 mm Flachschiene. Das Produkt hat eine funktionale Länge von ca. 75 mm und ist grün ausgeführt, um die Erdung/PE anzuzeigen.

Vorteile

Die Reihenklemme unterstützt Leiterquerschnitte bis 16 mm² und ermöglicht bis zu 100 A (bei 25 mm² Eingang) oder 80 A (bei 16 mm² Eingang) bei 400 V~ und bietet so eine robuste Strombelastbarkeit für Erdungsanwendungen. Sie wird einbaufertig geliefert, was die Verdrahtungsarbeiten vereinfacht, und ihre Konformität mit IEC 60998-2-1 gewährleistet die Kompatibilität mit standardmäßigen Elektroinstallationen. Die grüne Farbe kennzeichnet eindeutig die Erdungsklemme.

Geeignet für

Wichtige Spezifikationen

Anwendung

Montieren Sie die Reihenklemme auf einer DIN-Schiene mit dem angegebenen Universalträger (Kat.-Nr. 0 048 11) oder befestigen Sie sie auf einer 12 x 2 mm Flachschiene. Führen Sie die Leiter in die acht Anschlusspunkte ein und beachten Sie die Grenzwerte für den Leiterquerschnitt (1,5–16 mm²). Ziehen Sie die Schrauben fest, um die Leiter zu sichern — beachten Sie, dass das Produkt mit nicht angezogenen Schrauben geliefert wird. Stellen Sie sicher, dass die Erdungsleiter gemäß den örtlichen Verdrahtungsvorschriften angeschlossen werden und dass die Montage bei getrennter Stromversorgung erfolgt.

Empfehlungen

Verwenden Sie die Reihenklemme nur für Schutzleiteranschlüsse; überprüfen Sie den Leiterquerschnitt und das Anzugsdrehmoment gemäß den Installationsrichtlinien. Bei Hochstrom-Erdung, bei der 25-mm²-Leiter verwendet werden, stellen Sie sicher, dass die Verkabelung und die Schutzeinrichtungen für 100 A bei 400 V~ ausgelegt sind. Befolgen Sie die örtlichen Elektrovorschriften und lassen Sie die Installation von einem qualifizierten Elektriker durchführen.
