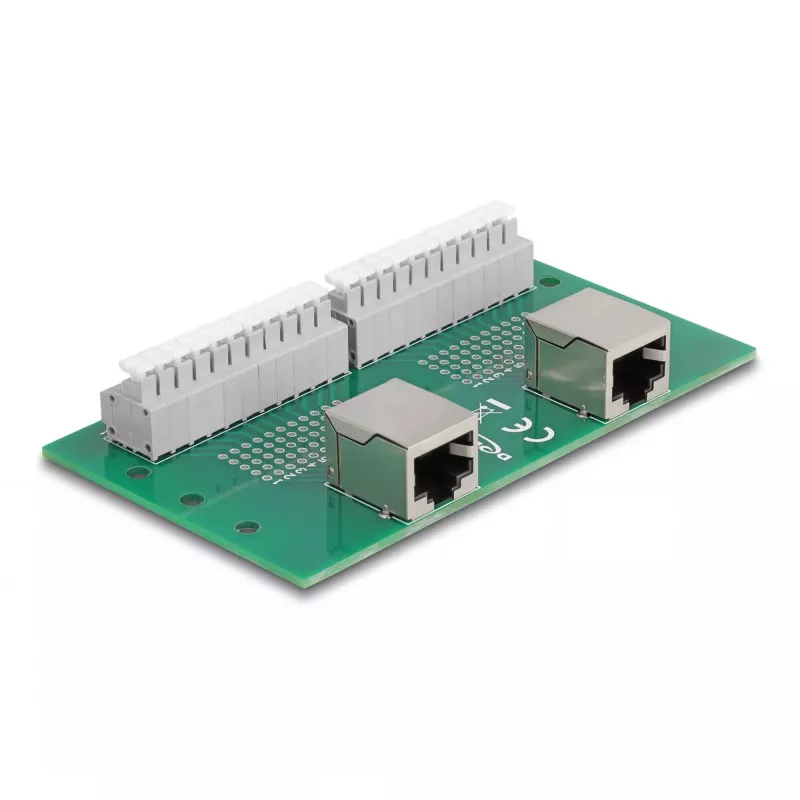

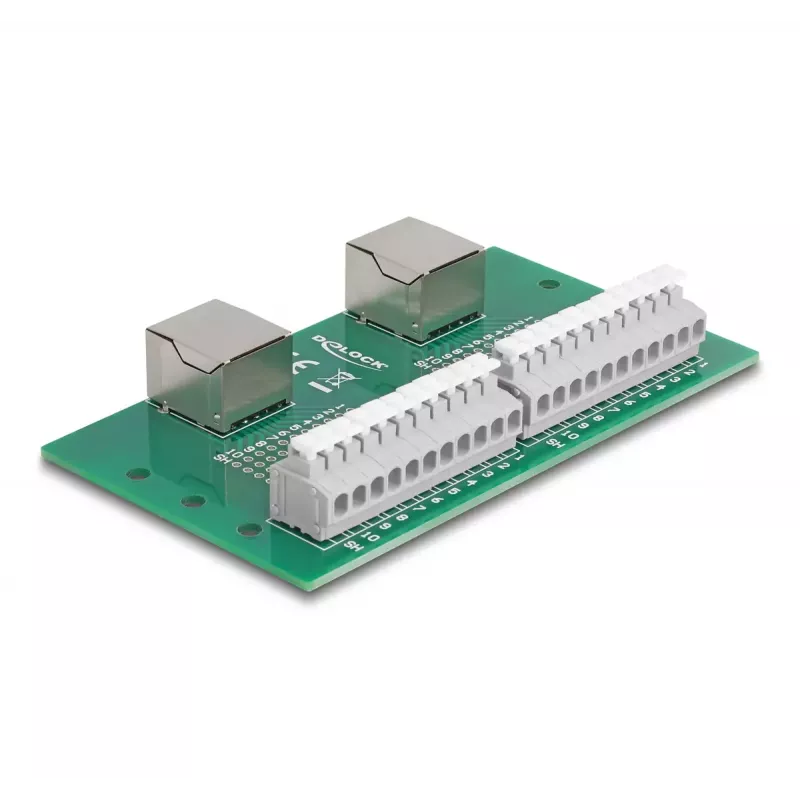

DeLOCK RJ50 2 x Buchse auf 2 x Reihenklemme mit Druckknopf für DIN-Schiene

Dieser Adapter von DeLOCK bietet zwei RJ50-Buchsen und eine zweipolige Reihenklemme mit Druckknopf, die einen werkzeuglosen Anschluss von Litzen mit abisolierten Enden ermöglicht. Er ist für die Montage auf einer 15-mm- oder 35-mm-DIN-Schiene mit den mitgelieferten Clips vorgesehen und eignet sich zum Anschluss verschiedener Steuer- und Messgeräte. Das Gerät misst 60 mm (Breite) × 91 mm (Tiefe) × 18 mm (Höhe) und ist in Grün und Grau erhältlich.

Vorteile

Der DeLOCK RJ50-auf-Reihenklemmen-Adapter ermöglicht eine schnelle, werkzeuglose Verdrahtung von Leitern und hält RJ50-Schnittstellen auf einer DIN-Schiene zugänglich. Seine Druckknopf-Reihenklemme vereinfacht das Einführen und Entfernen von Litzen oder massiven Drähten. Kompakte Abmessungen und mitgelieferte Montageclips ermöglichen eine einfache Installation in Schaltschränken und Messpanels.

Geeignet für

• Anschluss von Steuer- und Messgeräten an RJ50-Schnittstellen
• Verdrahtung in Schaltschränken und Verteilertafeln
• Prototyping und Testaufbauten, die lösbare RJ50-Verbindungen erfordern
• Situationen, in denen ein werkzeugloser Klemmzugang bevorzugt wird

Wichtige Spezifikationen

• Anschlüsse: 2 × RJ50-Buchse, 2-polige Reihenklemme mit Druckknopf

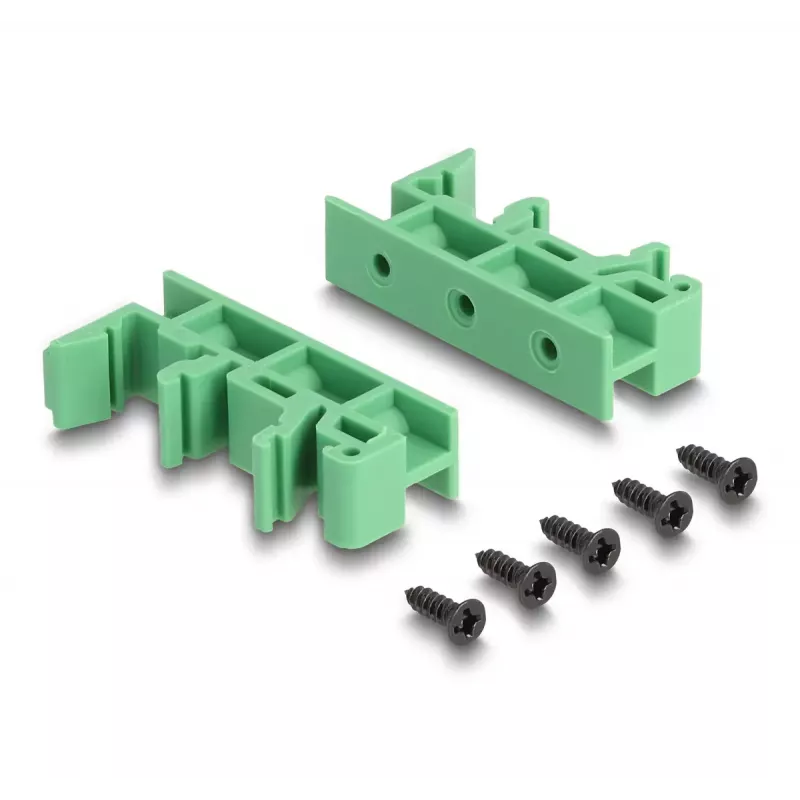

• Montage: DIN-Schiene (15 mm / 35 mm) mit mitgelieferten Clips
• Abmessungen: 60 × 91 × 18 mm (B × T × H)
• Farbe: Grün, Grau
• Marke / MPN / EAN: DELOCK / 67014 / 4043619670147

Verwendung

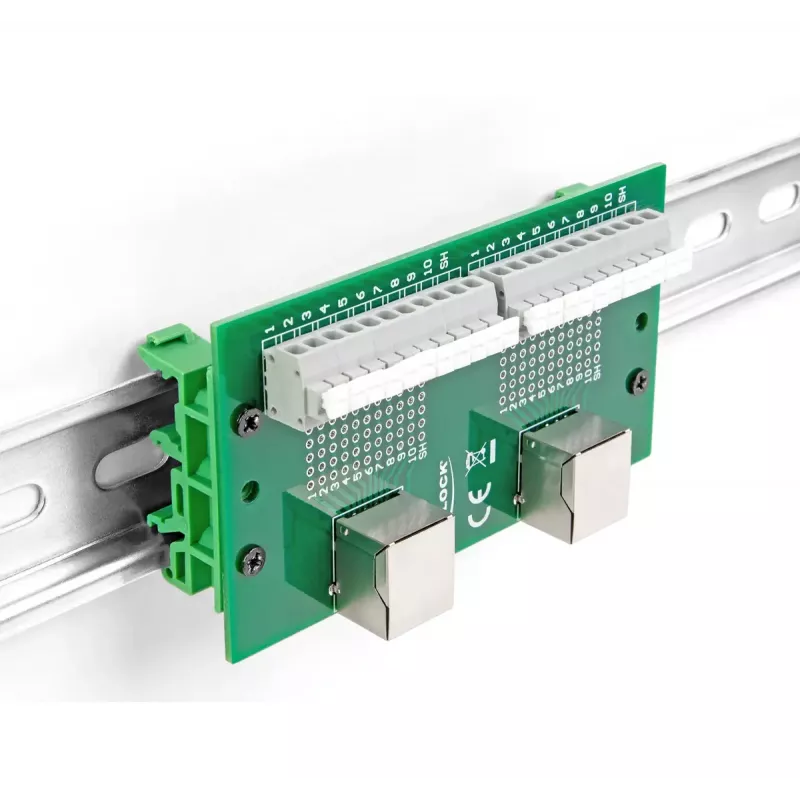

Befestigen Sie die mitgelieferten Clips am Adapter und rasten Sie ihn auf einer 15-mm- oder 35-mm-DIN-Schiene ein. Führen Sie abisolierte Drahtenden in die Öffnungen der Reihenklemme ein und drücken Sie den Druckknopf, um die Leiter zu lösen oder zu sichern. Stecken Sie RJ50-Kabel in die RJ50-Buchsen, um externe Geräte anzuschließen. Stellen Sie vor dem Einschalten der angeschlossenen Geräte die korrekte Polarität und sichere Montage sicher.

Empfehlungen

Verwenden Sie Leiter mit einem für die Reihenklemme geeigneten Querschnitt und befolgen Sie die örtlichen Elektrovorschriften. Setzen Sie den Adapter keinen Flüssigkeiten oder übermäßigen Vibrationen aus. Überprüfen Sie die Verbindungen regelmäßig, um einen zuverlässigen Kontakt zu gewährleisten.
