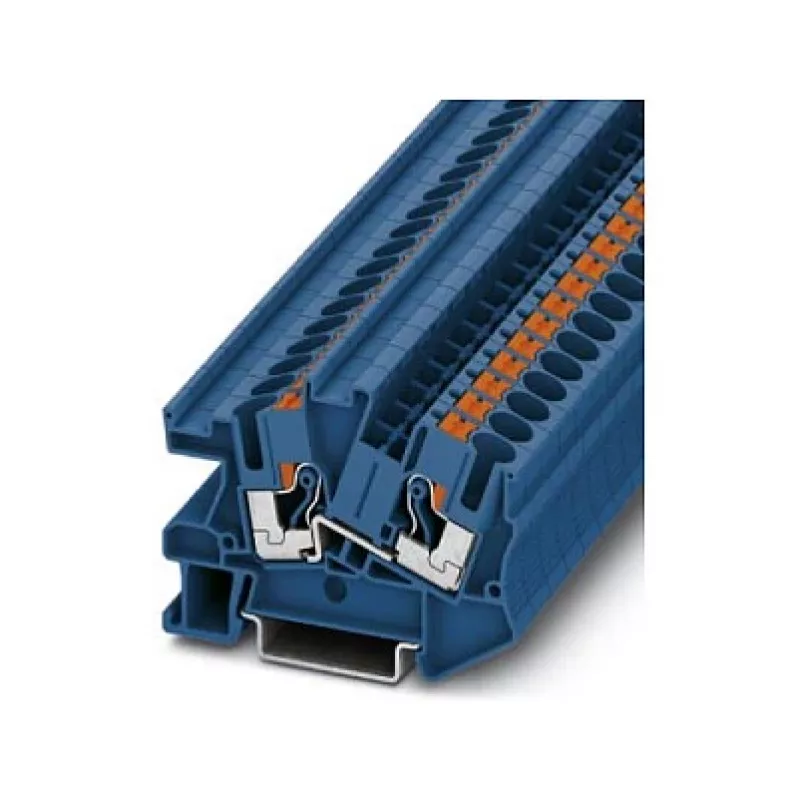

Phoenix Contact PTI 6 BU Push-In Installationsklemme, blau, 6 mm², 500 V, 41 A, DIN-Schiene

In industriellen Schaltschränken und Gebäudeinstallationen ist eine zuverlässige Leiteranschlusstechnik entscheidend für Sicherheit und Verfügbarkeit. Die Phoenix Contact PTI 6 BU Installationsklemme löst diese Herausforderung mit einem Push-In-Anschlusssystem, das starre und flexible Leiter ohne Werkzeug aufnimmt, die Verdrahtungszeit reduziert und vibrationssichere Verbindungen gewährleistet. Das kompakte Design für 6 mm² passt auf Standard-DIN-Schienen und ist ideal für Verteiler, Maschinenbau und HLK-Systeme.

Für wen ist sie geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die eine schnelle, sichere und wartungsfreie Verbindung für Energieverteilung und Steuerstromkreise benötigen. Sie eignet sich für Anwendungen mit begrenztem Platzangebot, ohne Kompromisse bei der Leistung.

Hauptmerkmale

• Push-In-Technologie: abisolierten Leiter einfach einführen – kein Werkzeug für starre Drähte erforderlich.
• Hohe Strombelastbarkeit: ausgelegt für 41 A und 500 V (IEC), geeignet für Energieverteilung bis 6 mm².
• Drei Anschlusspunkte auf einem Potenzial: ermöglicht einfache Potenzialverteilung und Schleifen.
• Blaues Gehäuse zur eindeutigen Kennzeichnung von Neutralleitern oder bestimmten Stromkreisgruppen.
• DIN-Schienenmontage auf NS 35/7,5 und NS 35/15, kompatibel mit Standard-Gehäusen.
• Entflammbarkeitsklasse V0 (UL 94) und weiter Temperaturbereich von -60 °C bis +105 °C für raue Umgebungen.

Technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 6 mm²
• Nennspannung (IEC): 500 V
• Nennstrom (IEC): 41 A
• Anzahl der Anschlüsse: 3
• Anzahl der Potenziale: 1
• Farbe: Blau
• Montageart: DIN-Schiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse (UL 94): V0
• Betriebstemperatur: -60 °C ... 105 °C
• Leiterquerschnitt starr: 0,5 mm² - 10 mm²
• Leiterquerschnitt flexibel: 0,5 mm² - 6 mm²
• Abisolierlänge: 10 mm
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Normen/Zulassungen: IEC 60947-7-1, VDE, UL, cUL, EAC

Tipps

Für zuverlässige Push-In-Verbindungen den Leiter immer auf genau 10 mm abisolieren und sicherstellen, dass keine Isolierung eingeklemmt wird. Bei flexiblen Leitern ohne Aderendhülsen die Klemmfeder mit einem Schraubendreher öffnen. Die blaue Farbe eignet sich ideal zur Kennzeichnung von Neutralleitern in Drehstromsystemen. Kombinieren Sie die Klemme mit Abschlussplatten und Markierungsschildern für einen professionellen Schaltschrankaufbau.
