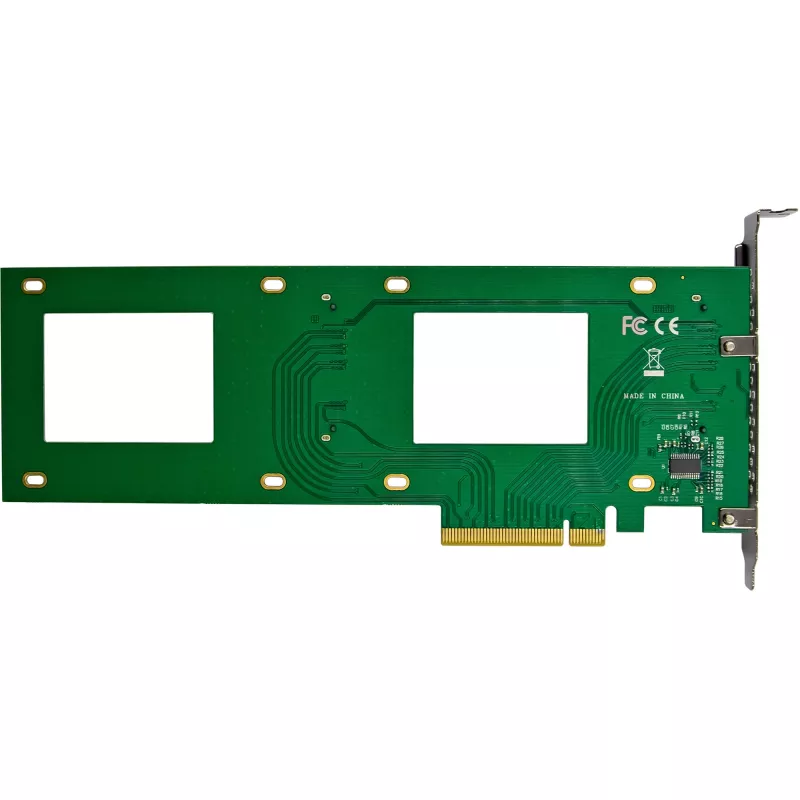

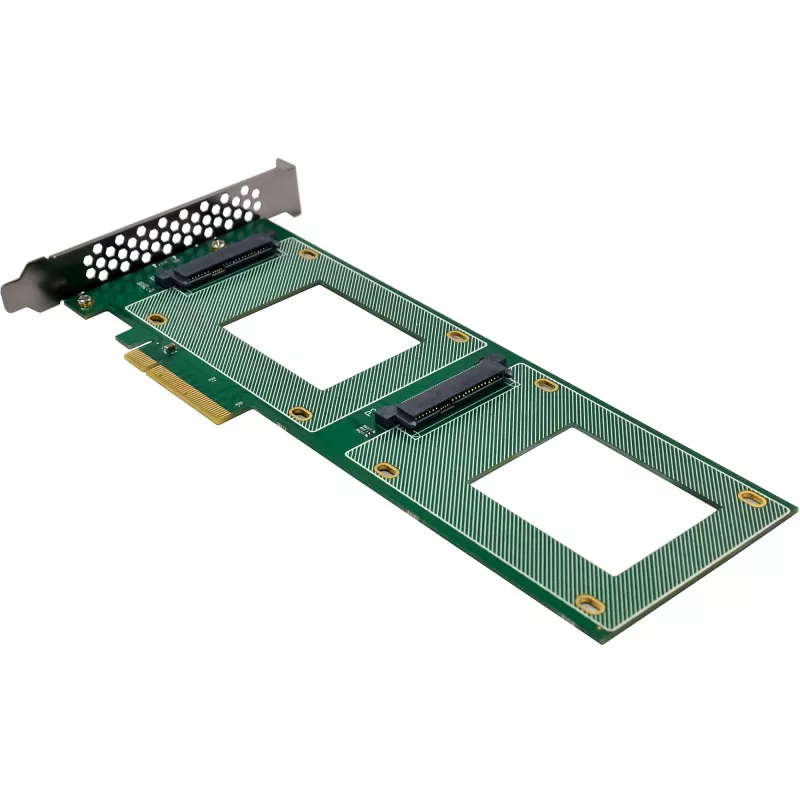

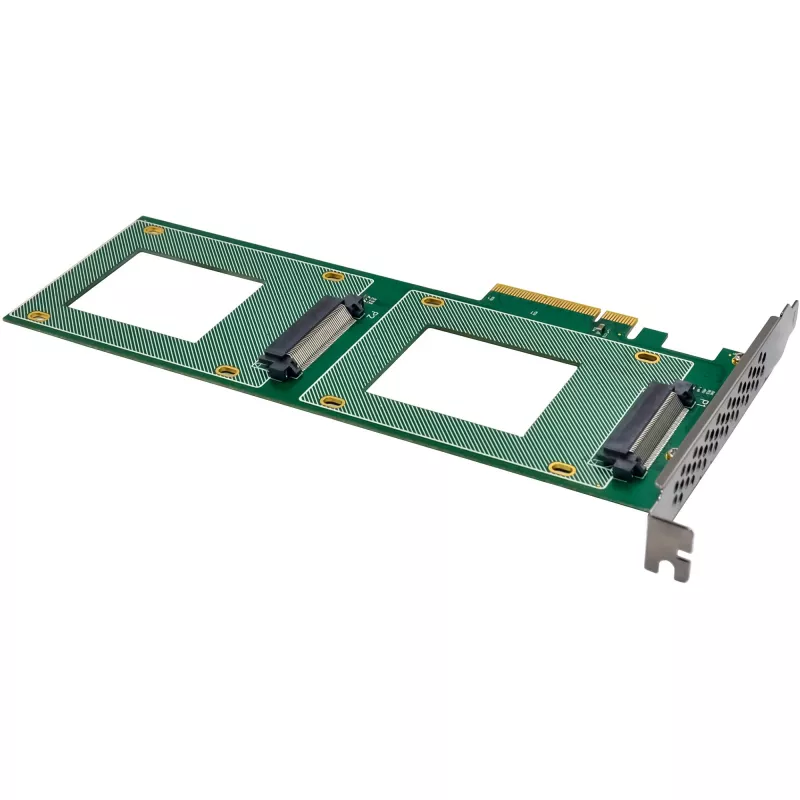

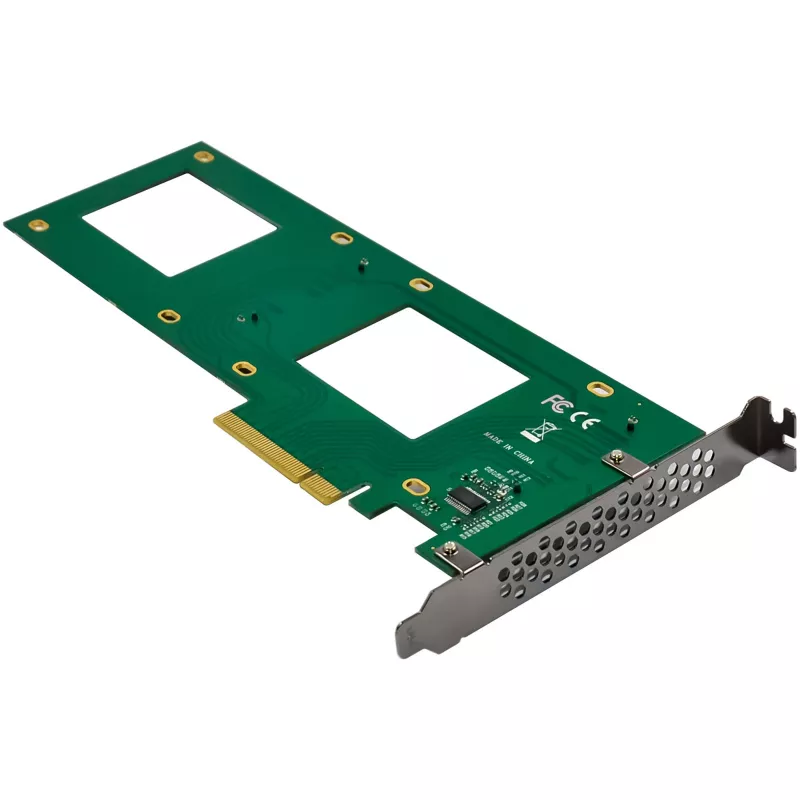

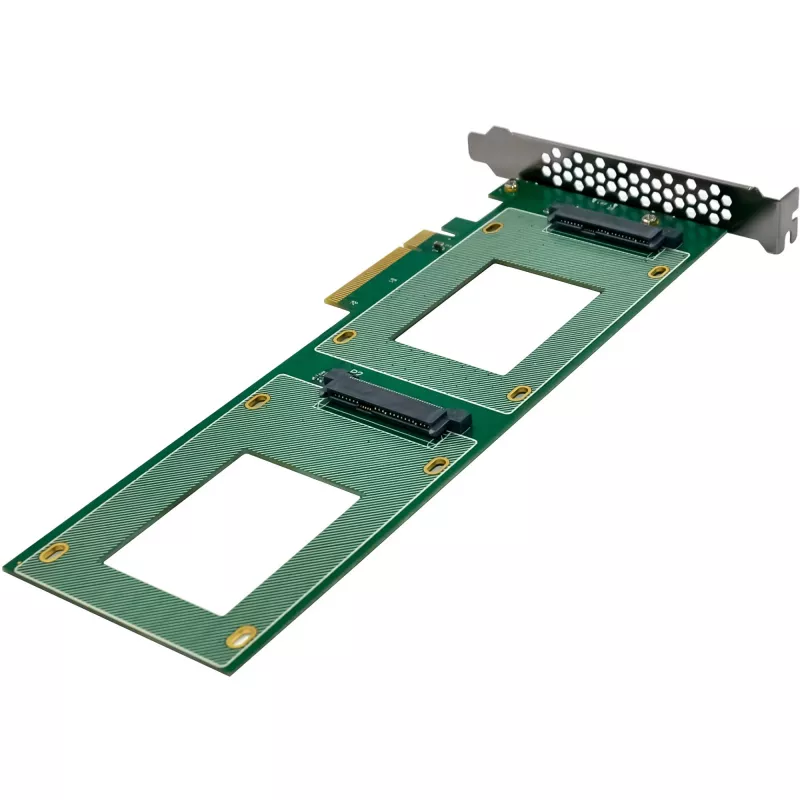

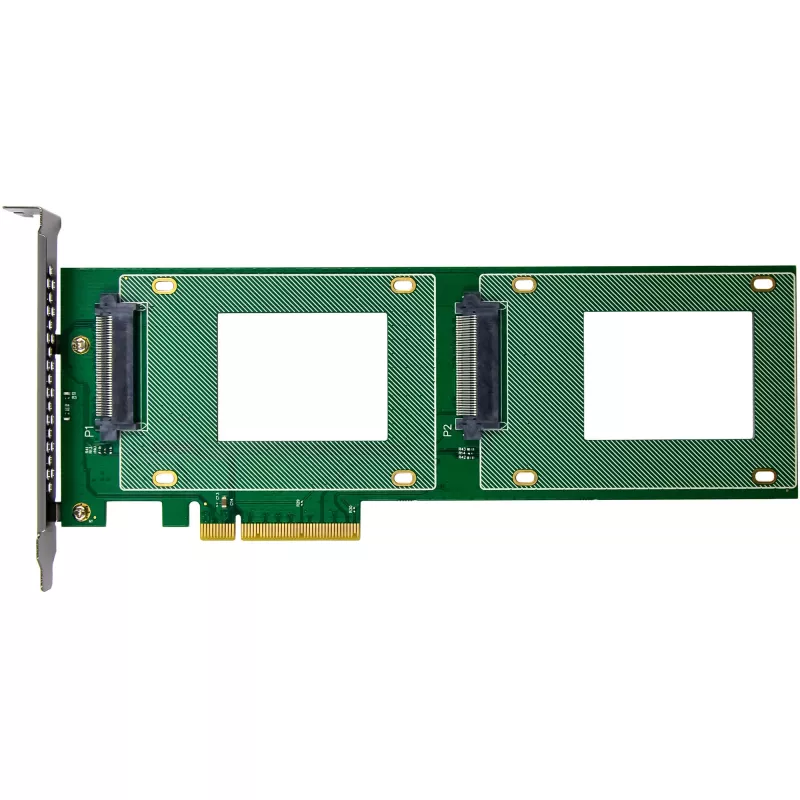

InLine 76660O Internal U.2 Adapter PCIe Male 4 Gbit/s

Unterstützt zwei 2,5-Zoll-NVMe-SSDsfür maximale Leistung und Flexibilität
PCIe 3.0 x8-Anschlussmit bis zu 64 Gb/s Bandbreite
Automatische Lane-Erkennung (Bifurkation)für optimale Systemintegration
LED-Anzeigenfür einfache Fehlerdiagnose und Betriebsstatus
Kein zusätzlicher Treiber erforderlich– native Windows- und Linux-Unterstützung

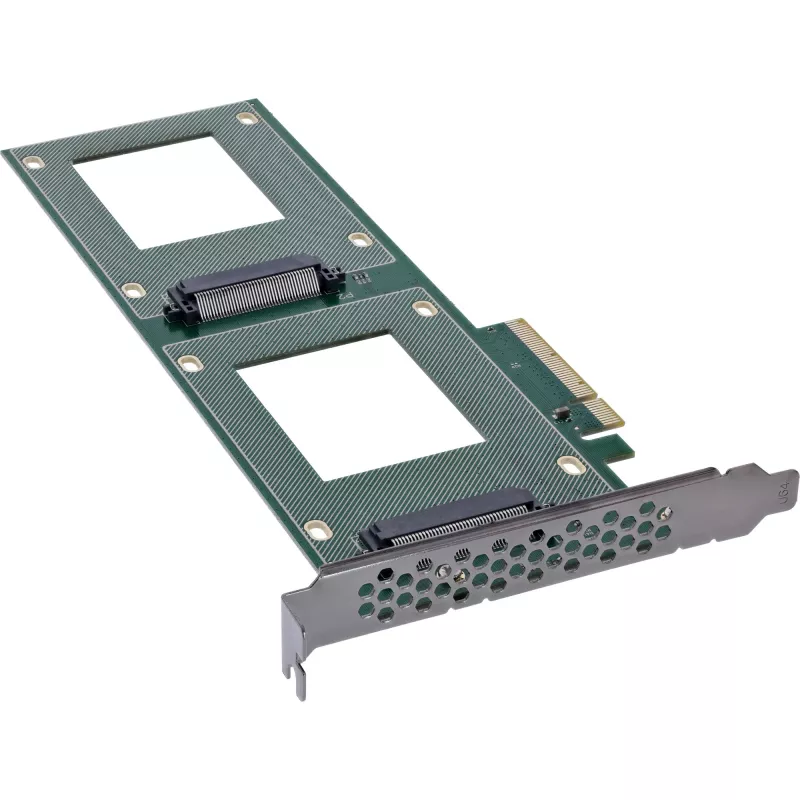

Die InLine® PCI-Express-Karte erweitert Ihr System um zwei interne U.2-NVMe-SSD-Steckplätze und ermöglicht den parallelen Betrieb von zwei SSDs mit voller PCIe-Bandbreite. Dank automatischer Lane-Erkennung erfolgt die Konfiguration für eine optimale Systemintegration.
Mit einer PCIe 3.0 x8-Schnittstelle bietet die Karte eine maximale Bandbreite von bis zu 64 Gb/s, wobei jeder U.2-Port eine Datenrate von bis zu 4 GB/s unterstützt. LED-Anzeigen für Lese- und Schreibaktivität erleichtern die Überwachung des Betriebsstatus.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 (8 GT/s) x8 Lanes (bietet bis zu 64 Gb/s Bandbreite)
Anschlussschnittstellen: 2 x SFF-8639 Anschlüsse (für die Installation von 2,5-Zoll-NVMe-SSDs)
Chipsatz: PI6C20400BLE
Kompatible U.2-Geräte: Unterstützt 2,5-Zoll-NVMe-SSDs gemäß SFF-8639-Standard
Datenrate: Jeder Port unterstützt Übertragungsraten von bis zu 4 GB/s
Abmessungen: 236 mm x 87 mm (PCIe-Karte)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeigen (2x Lese-/Schreibaktivitäts-LEDs)
Die U.2-SSDs beziehen ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe 3.0 x8 (oder x16) Steckplatz
Mainboard, das PCIe-Bifurkation unterstützt

BIOS-/UEFI-Einstellungen für PCIe-Bifurkation:
Damit beide U.2-NVMe-SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Steckplatz im BIOS/UEFI häufig auf den Bifurkationsmodus eingestellt werden. Dadurch werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z. B. ein x8-Steckplatz in zwei x4-Kanäle).
Die genaue Bezeichnung variiert je nach Mainboard-Hersteller und BIOS-/UEFI-Version. Es können Begriffe wie "PCIe Bifurcation", "Lane Splitting" oder "PCIe Slot Configuration" verwendet werden. Bitte konsultieren Sie das Handbuch Ihres Mainboards für die korrekte Einstellung und überprüfen Sie dann, ob beide NVMe-SSDs erkannt werden.
Unterstützte Betriebssysteme:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat)

Lieferumfang:

1 x InLine® PCI-Express-Karte auf 2x interne U.2 NVMe SFF-8639
1 x Handschraubendreher
8 x Schrauben
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10 % – 90 % nicht kondensierend

InLine 76660O. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: U.2, Host-Schnittstelle Geschlecht: Männlich. Herkunftsland: Taiwan. Chipsatz: PI6C20400BLE, Datenübertragungsrate (max.): 4 Gbit/s, Bandbreite: 64 Gbit/s. Eingangsspannung Stromversorgung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Verwendung

Installieren Sie die Karte in einen freien PCIe 3.0 x8- oder x16-Steckplatz auf einem kompatiblen Mainboard. Montieren Sie 2,5-Zoll-U.2-NVMe-SSDs in die SFF-8639-Anschlüsse und sichern Sie sie mit den mitgelieferten Schrauben. Wenn Ihr Mainboard es erfordert, aktivieren Sie die PCIe-Bifurkation (Lane-Splitting) im BIOS/UEFI, damit der x8-Steckplatz aufgeteilt wird (z. B. in zwei x4-Kanäle) und beide NVMe-Geräte gleichzeitig betrieben werden können. Starten Sie nach der Hardwareinstallation das System und überprüfen Sie, ob beide NVMe-Laufwerke vom Betriebssystem erkannt werden. Für unterstützte Windows- oder Linux-Distributionen ist keine zusätzliche Treiberinstallation erforderlich.

Empfehlungen

Konsultieren Sie das Handbuch Ihres Mainboards für die genauen BIOS-/UEFI-Optionen und die Terminologie (z. B. „PCIe Bifurcation“, „Lane Splitting“ oder „PCIe Slot Configuration“). Stellen Sie sicher, dass der PCIe-Steckplatz Bifurkation unterstützt und dass Ihre Betriebssystemversion in der Liste der unterstützten Versionen aufgeführt ist, bevor Sie den Adapter in Produktivumgebungen einsetzen.
