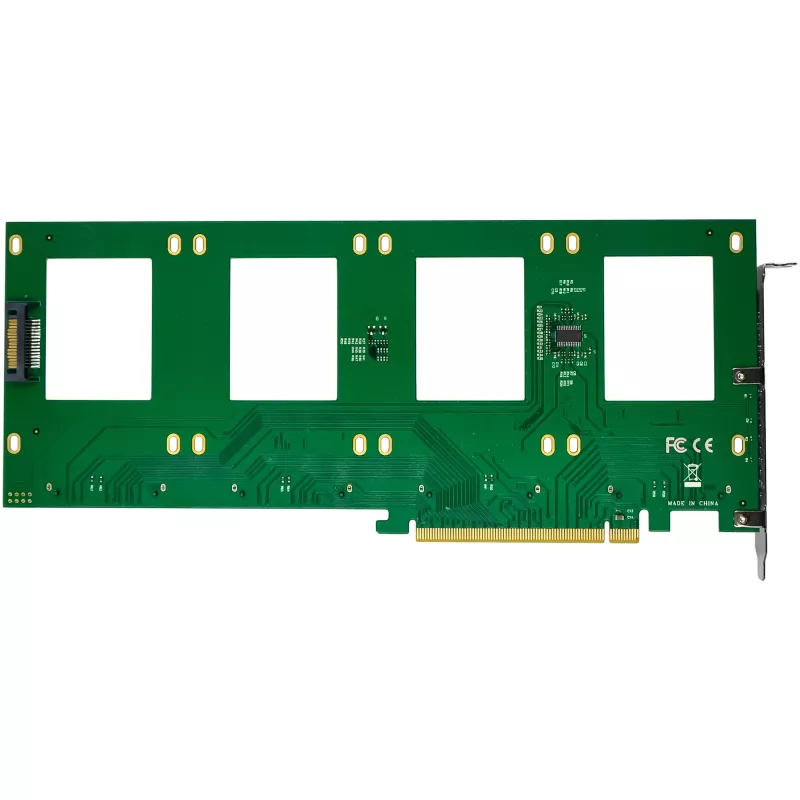

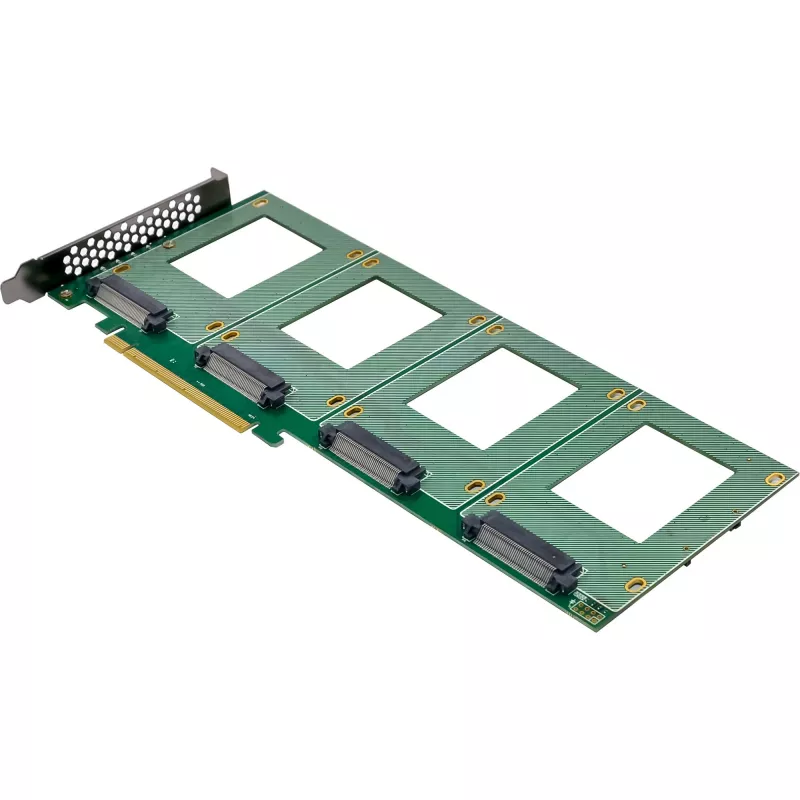

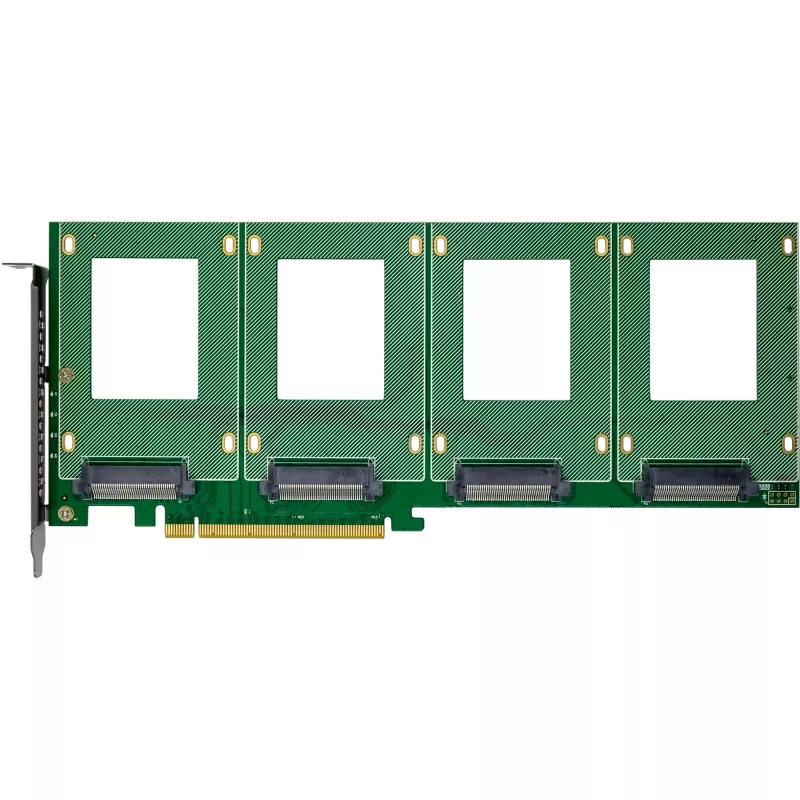

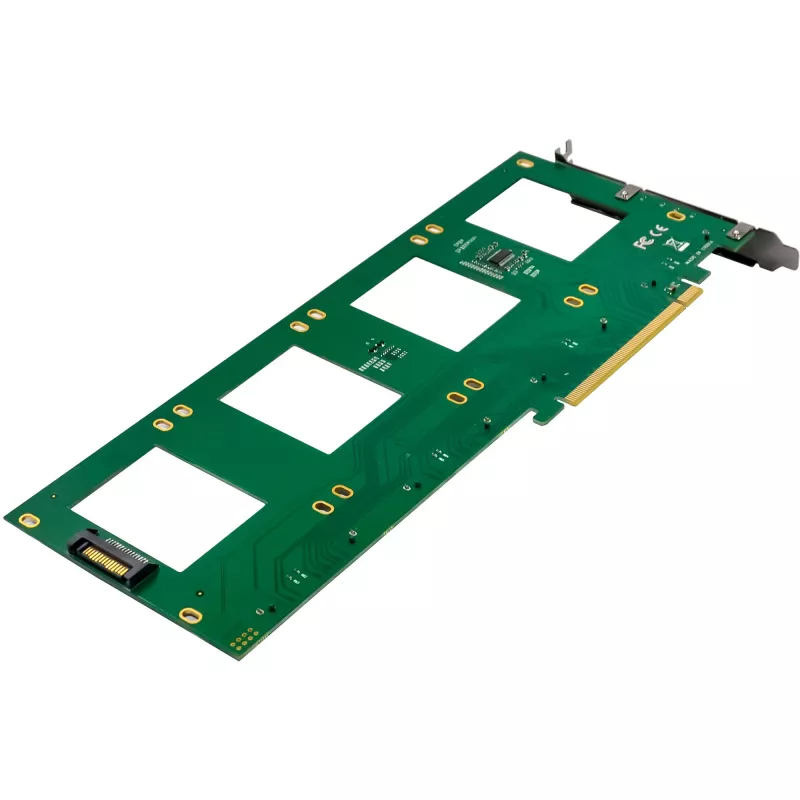

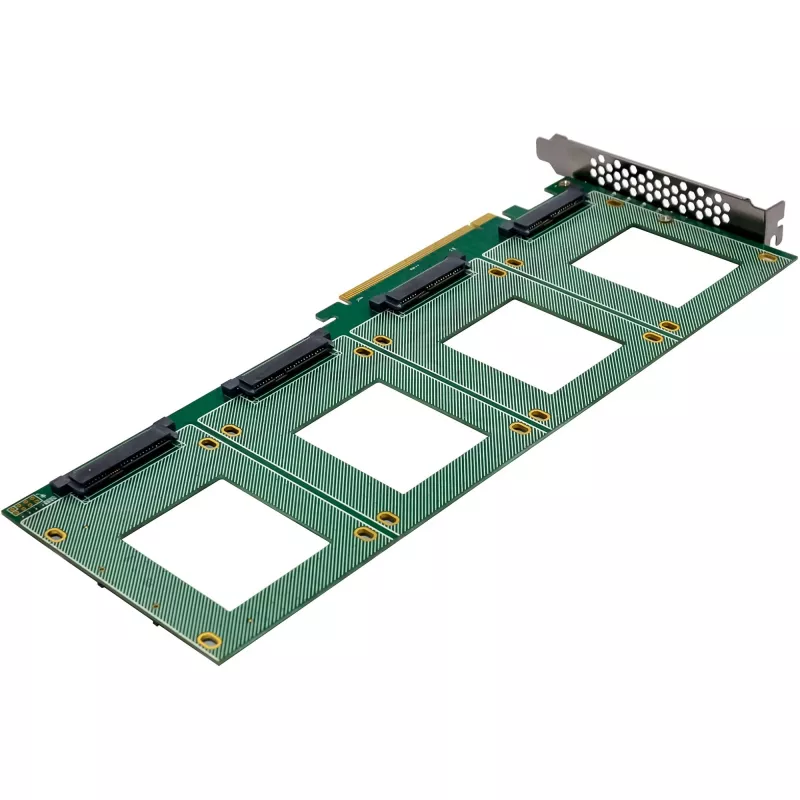

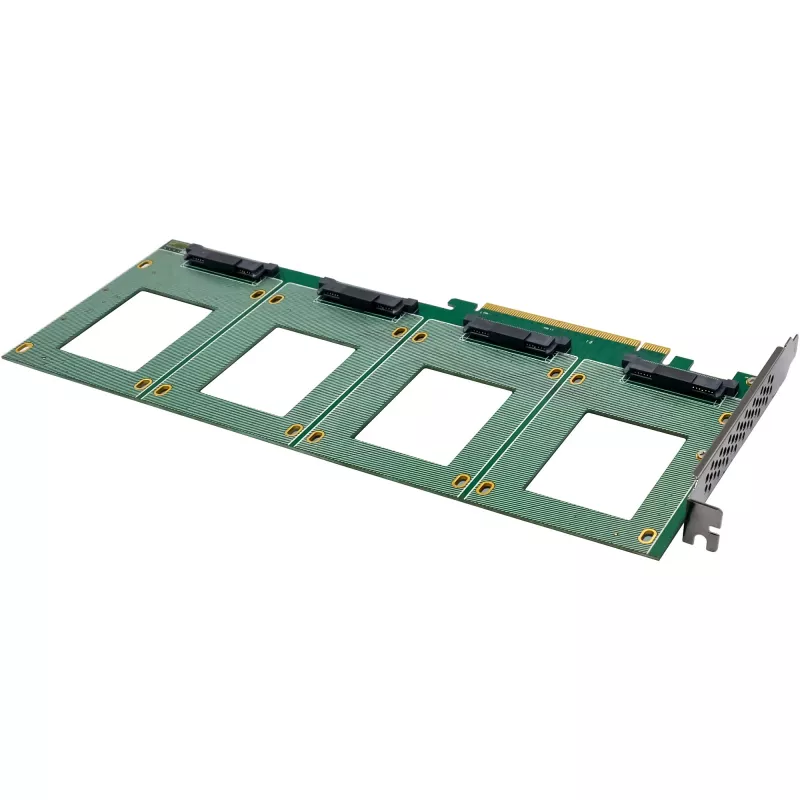

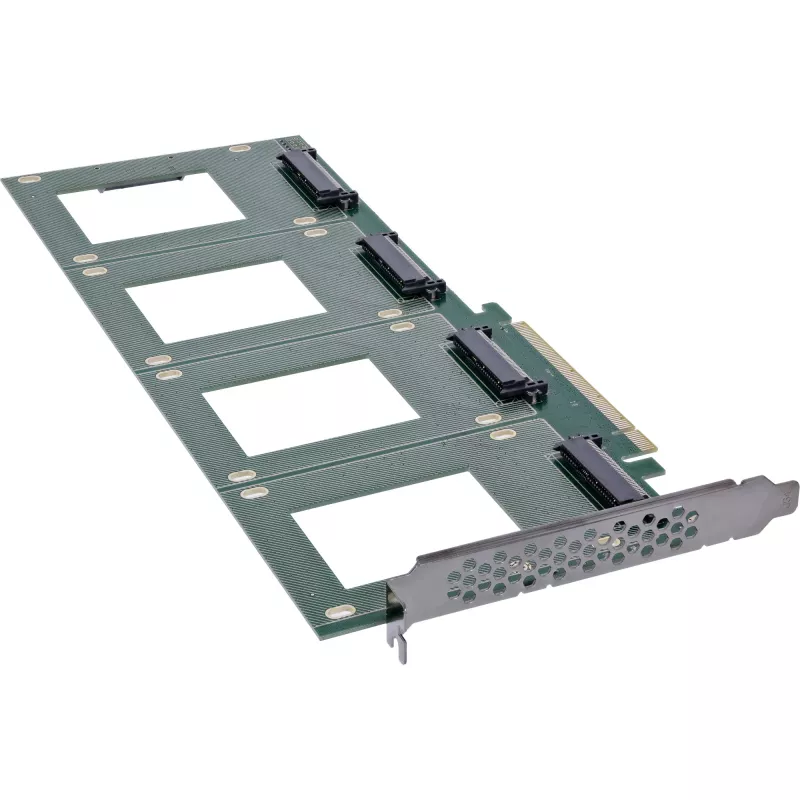

InLine 76660R Interne U.2-Schnittstellenkarte PCIe Male 4 Gbit/s

Unterstützt vier 2,5-Zoll-NVMe-SSDsfür maximale Leistung und Flexibilität
PCIe 3.0 x16 Verbindungmit bis zu 128 Gb/s Bandbreite
Automatische Lane-Erkennung (Bifurkation)für optimale Systemintegration
LED-Anzeigenfür einfache Fehlerdiagnose und Betriebsstatus
Kein zusätzlicher Treiber erforderlich- native Windows- und Linux-Unterstützung

Die InLine® PCI Express-Karte erweitert Ihr System um vier interne U.2 NVMe SSD-Steckplätze und ermöglicht den parallelen Betrieb von vier SSDs mit voller PCIe-Bandbreite. Dank automatischer Lane-Erkennung erfolgt die Konfiguration für eine optimale Systemintegration.
Mit einer PCIe 3.0 x16 Schnittstelle bietet die Karte eine maximale Bandbreite von bis zu 128 Gb/s, wobei jeder U.2-Anschluss eine Datenrate von bis zu 4 GB/s unterstützt. LED-Anzeigen für Lese- und Schreibaktivität ermöglichen eine einfache Überwachung des Betriebsstatus.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 (8 GT/s) x16 Lanes (bietet bis zu 128 Gb/s Bandbreite)
Anschluss-Schnittstellen: 4 x SFF-8639 Anschlüsse (für die Installation von 2,5-Zoll-NVMe-SSDs)
Chipsatz: PI6C20400BLE
Kompatible U.2-Geräte: Unterstützt 2,5-Zoll-NVMe-SSDs gemäß SFF-8639-Standard
Datenrate: Jeder Anschluss unterstützt Übertragungsraten von bis zu 4 GB/s
Abmessungen: 288 mm x 122 mm (PCIe-Platine)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeigen (2x Lese-/Schreibaktivitäts-LEDs)
Die U.2-SSDs werden direkt über den PCIe-Bus mit Strom versorgt (3,3 V)
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe 3.0 x16 (oder x16)-Steckplatz
Mainboard, das PCIe-Bifurkation unterstützt

BIOS/UEFI-Einstellungen für PCIe-Bifurkation:
Damit alle U.2-NVMe-SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Steckplatz oft im BIOS/UEFI auf den Bifurkationsmodus eingestellt werden. Dadurch werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z. B. ein x16-Steckplatz in vier x4-Kanäle).
Die genaue Bezeichnung variiert je nach Mainboard-Hersteller und BIOS-/UEFI-Version. Es können Begriffe wie "PCIe Bifurkation", "Lane Splitting" oder "PCIe Slot-Konfiguration" verwendet werden. Bitte konsultieren Sie das Handbuch Ihres Mainboards für die korrekte Einstellung und überprüfen Sie anschließend, ob alle NVMe-SSDs erkannt werden.
Unterstützung des Betriebssystems:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat)

Lieferumfang:

1 x InLine® PCI Express-Karte auf 4x interne U.2 NVMe SFF-8639
1 x Handschraubendreher
8 x Schrauben
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0 °C – 55 °C
Lagertemperatur: -40 °C – 70 °C
Luftfeuchtigkeit: 10 % – 90 % nicht kondensierend

InLine 76660R. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: U.2, Host-Schnittstelle Geschlecht: Male. Herkunftsland: Taiwan. Chipsatz: PI6C20400BLE, Datenübertragungsrate (max.): 4 Gbit/s, Bandbreite: 128 Gbit/s. Eingangsspannung der Stromversorgung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

So verwenden Sie

Installieren Sie die Karte in einen freien PCIe 3.0 x16-Steckplatz auf einem kompatiblen Mainboard und befestigen Sie sie mit den mitgelieferten Schrauben. Stecken Sie bis zu vier SFF-8639 (U.2) NVMe-SSDs in die Anschlüsse. Stellen Sie sicher, dass das System-BIOS/UEFI für PCIe-Bifurkation konfiguriert ist (z. B. x16 -> x4/x4/x4/x4), wenn Sie möchten, dass alle Laufwerke erkannt und gleichzeitig verwendet werden. Die Laufwerke werden über den PCIe-Bus mit Strom versorgt; es sind keine zusätzlichen Stromkabel oder Treiber für unterstützte Betriebssysteme erforderlich.

Empfehlungen

Überprüfen Sie das Handbuch Ihres Mainboards auf die genaue Bezeichnung der BIOS-/UEFI-Einstellung (z. B. "PCIe Bifurkation", "Lane Splitting" oder "PCIe Slot-Konfiguration") und stellen Sie sicher, dass das Board Bifurkation unterstützt. Überprüfen Sie die Kompatibilität des Betriebssystems (Windows 11/10/8/7, Windows Server 2012 R2 oder unterstützte Linux-Distributionen) und testen Sie die Laufwerkserkennung nach der Änderung der BIOS-Einstellungen.
