Interner M.2-Adapter InLine 76660S PCIe 1 Gbit/s 3,3 V

Unterstützt eine NVMe SSD (M.2 Key M)für kompakte Hochleistungsspeicherlösungen
PCIe 3.0 x1 Schnittstellemit bis zu 1 Gb/s effektiver Bandbreite
Automatische Lane-Erkennung beim Bootenfür einfache Systemintegration
LED-Anzeigezur Darstellung von Lese- und Schreibaktivitäten
Kein zusätzlicher Treiber erforderlich– native Unterstützung durch Windows und Linux

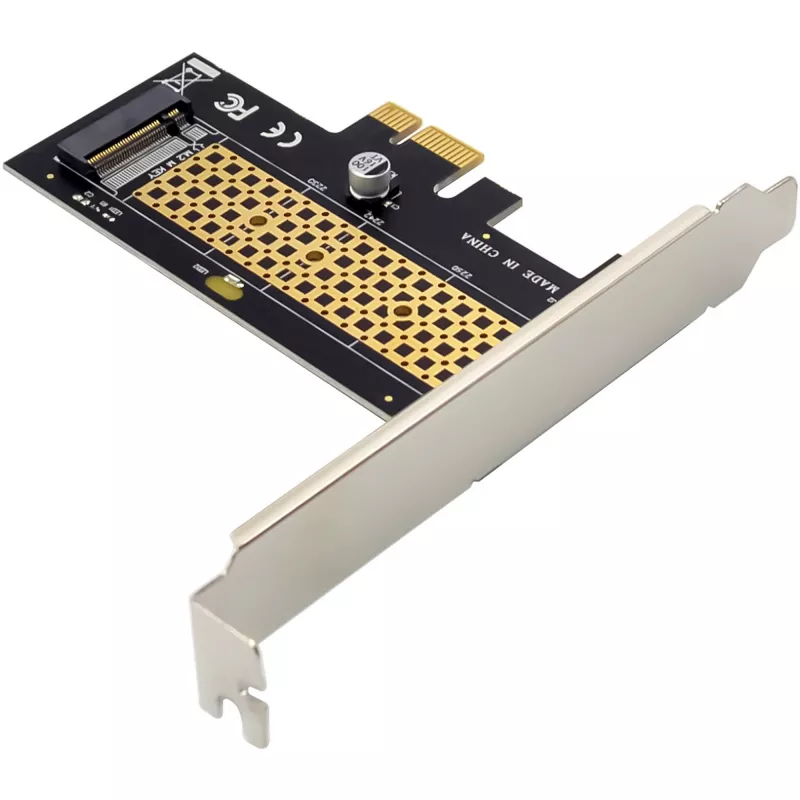

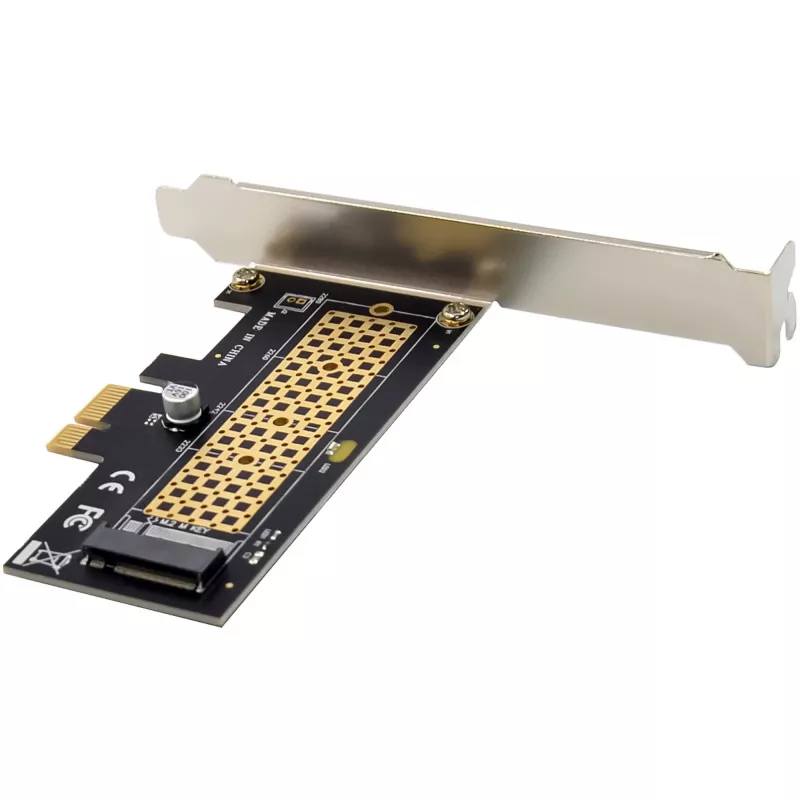

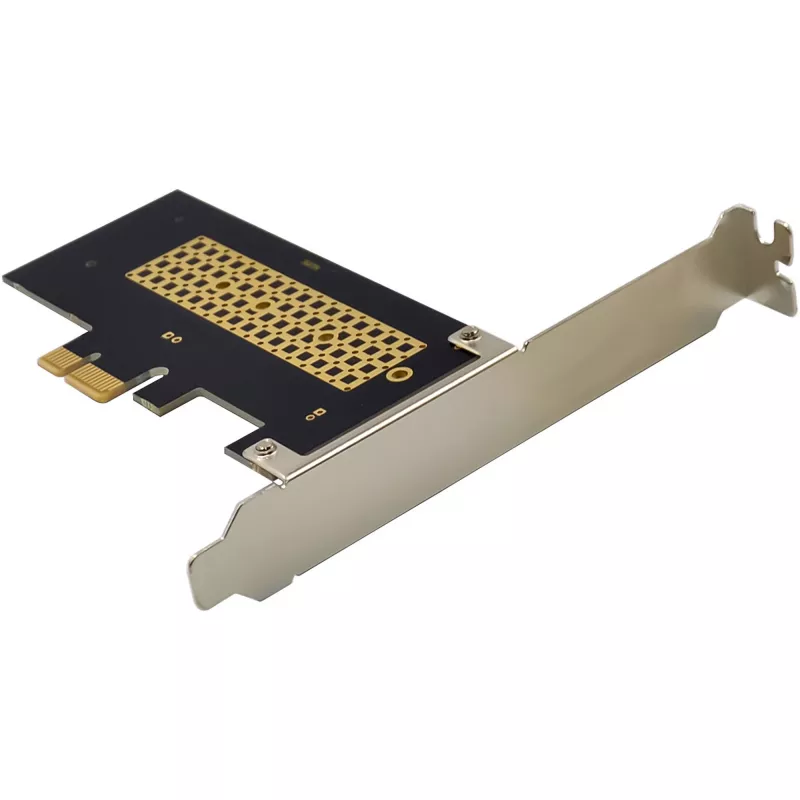

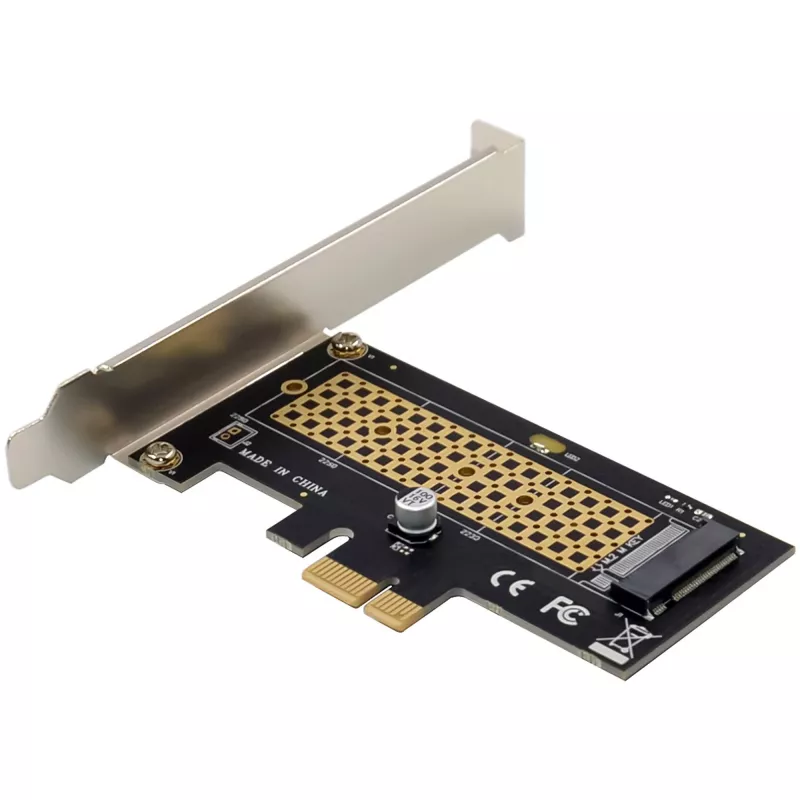

Die InLine® PCI-Express-Karte erweitert Ihr System um einen internen NVMe M.2-Steckplatz, der den Anschluss einer M.2 SSD (Key M) ermöglicht. Dank der PCIe 3.0 x1 Schnittstelle mit bis zu 1 Gb/s Übertragungsrate ist die Karte ideal für Systeme, die zusätzlichen schnellen Speicherplatz benötigen.
Die automatische Lane-Erkennung während des Bootvorgangs sorgt für eine optimale Integration in das System. Die M.2 SSD wird direkt über den PCIe-Bus (3,3 V) mit Strom versorgt, und eine LED-Anzeige informiert über den aktuellen Betriebs- und Aktivitätsstatus.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 x1 (betriebsfähig in x1-, x4-, x8- und x16-Steckplätzen)
Anschluss – Schnittstellen:
- 1 x M.2-Steckplatz (Key M) für NVMe SSDs

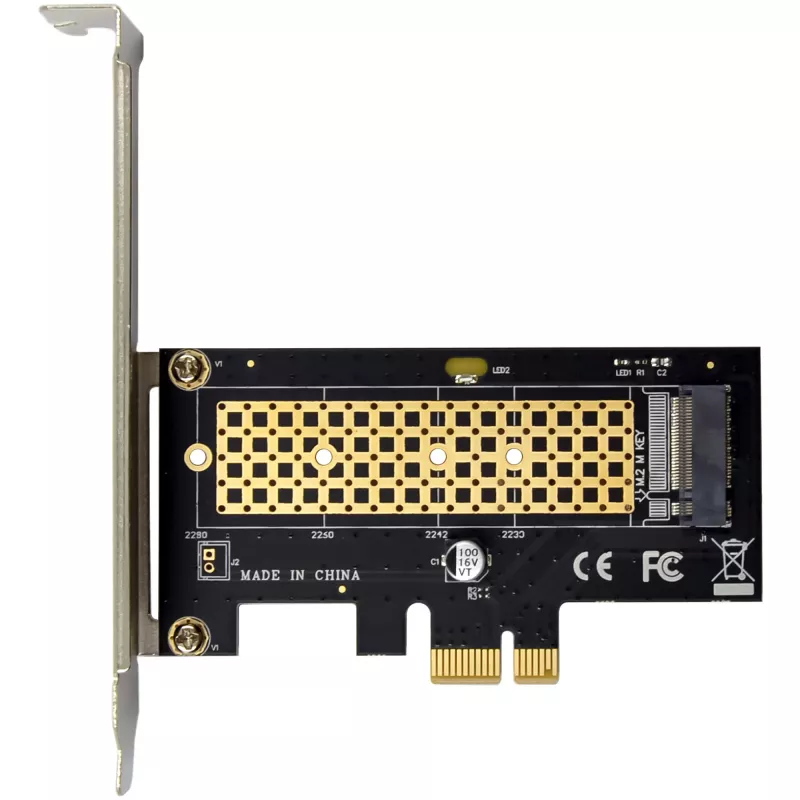

- Unterstützte Modulgrößen: 2230, 2242, 2260, 2280
Abmessungen: 95 mm x 52 mm (PCIe-Platine)
Datenrate: Maximal ca. 1 Gb/s

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Merkmale:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeige (1x Lese-/Schreibaktivitäts-LED)
Die M.2 NVMe SSD bezieht ihre Stromversorgung direkt vom PCIe-Bus (3,3 V)
Kein zusätzlicher Treiber erforderlich

Systemvoraussetzungen:
Hardware:

PC mit einem freien PCIe-Steckplatz (x1, x4, x8 oder x16)
Motherboard, das PCIe 3.0 oder höher unterstützt

Unterstützte Betriebssysteme:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Rot Hat)

Lieferumfang:

1 x InLine® PCI-Express-Karte auf 1x internes NVMe M.2

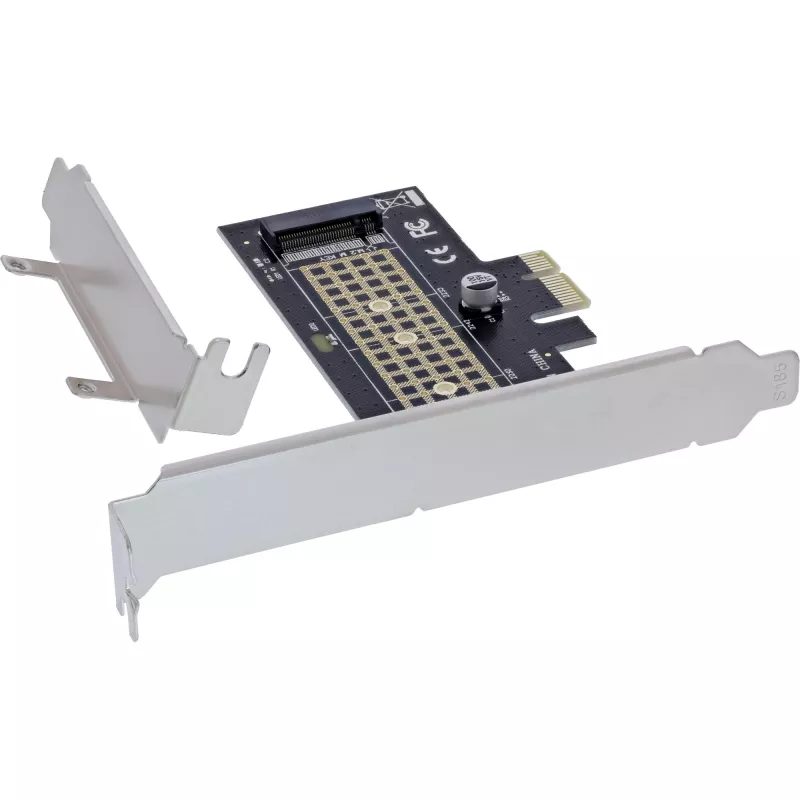

1 x Low-Profile-Slotblende
1 x Handschraubendreher
2 x Schrauben
1 x Wärmeleitpad
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0 °C – 55 °C
Lagertemperatur: -40 °C – 70 °C
Luftfeuchtigkeit: 10 % - 90 % nicht kondensierend

InLine 76660S. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, Host-Schnittstelle Geschlecht: Männlich. Herkunftsland: Taiwan. Datenübertragungsrate (max.): 1 Gbit/s. Stromversorgung Eingangsspannung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 8, Windows 8.1, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Verwendung

Schalten Sie den PC aus und trennen Sie ihn vom Stromnetz. Installieren Sie den Adapter in einen freien PCIe-Steckplatz (x1, x4, x8 oder x16) auf dem Motherboard. Setzen Sie eine kompatible NVMe M.2 SSD (Key M) in den M.2-Steckplatz ein und befestigen Sie sie mit der mitgelieferten Schraube und dem Wärmeleitpad, falls erforderlich. Tauschen Sie die Slotblende (Standard oder Low-Profile nach Bedarf), schließen Sie die Stromversorgung wieder an und starten Sie das System. Der Adapter erkennt die Lane-Konfiguration automatisch und das Betriebssystem (Windows 11/10/8/8.1/Server 2012 R2 oder unterstützte Linux-Distributionen) sollte das NVMe-Laufwerk ohne zusätzliche Treiber erkennen. Die Onboard-LED zeigt Lese-/Schreibaktivitäten während der Laufwerksnutzung an.

Empfehlungen

Stellen Sie sicher, dass das Motherboard PCIe 3.0 oder höher unterstützt, um einen optimalen Durchsatz zu erzielen. Verwenden Sie unterstützte M.2-Modulgrößen (2230–2280) und behandeln Sie die SSD und den Adapter mit ESD-Vorsichtsmaßnahmen. Überprüfen Sie die BIOS-/UEFI-Einstellungen, wenn das Laufwerk nicht erkannt wird, und konsultieren Sie die beiliegende Anleitung für Installationsdetails.
