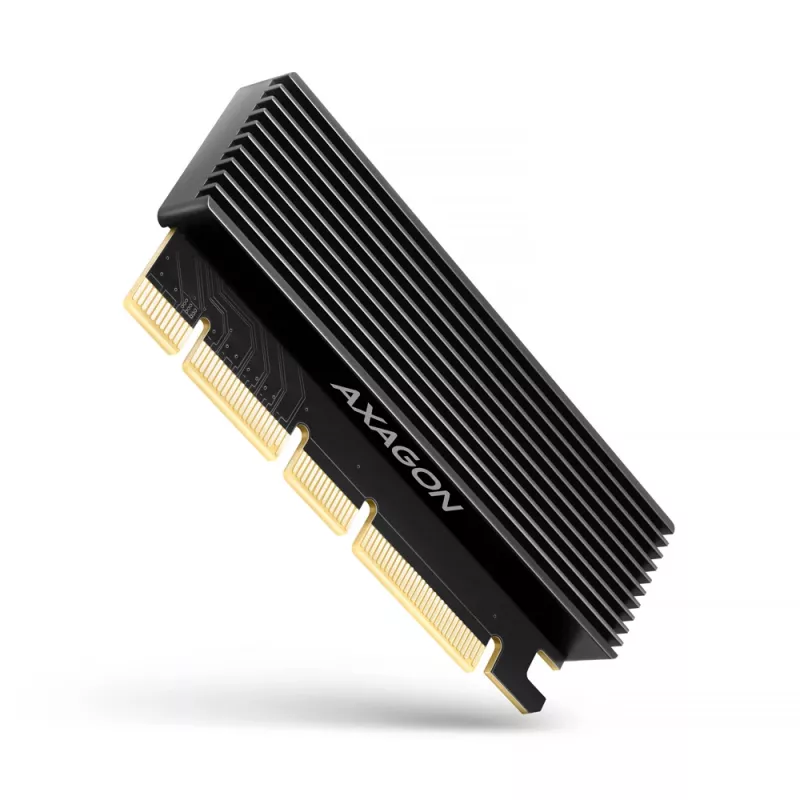

Axagon PCEM2-XS PCIe x16 - M.2 NVMe M-Key-Adapter, mit passivem Alu-Kühlkörper

Der interne Adapter AXAGON PCEM2-XS ermöglicht den Einbau einer NVMe M.2 SSD in einen Desktop-PC über einen PCI-Express-Steckplatz. Er unterstützt einseitige und doppelseitige NVMe (PCIe) M.2-Laufwerke bis 22x80 mm (2280) und bietet passive Kühlung durch eine gerippte Aluminiumabdeckung und Wärmeleitpads zur Verbesserung der Wärmeableitung. Der Adapter wird direkt über den PCIe-Bus mit Strom versorgt und bietet Plug-and-Play-Betrieb ohne zusätzliche Treiber.

Vorteile

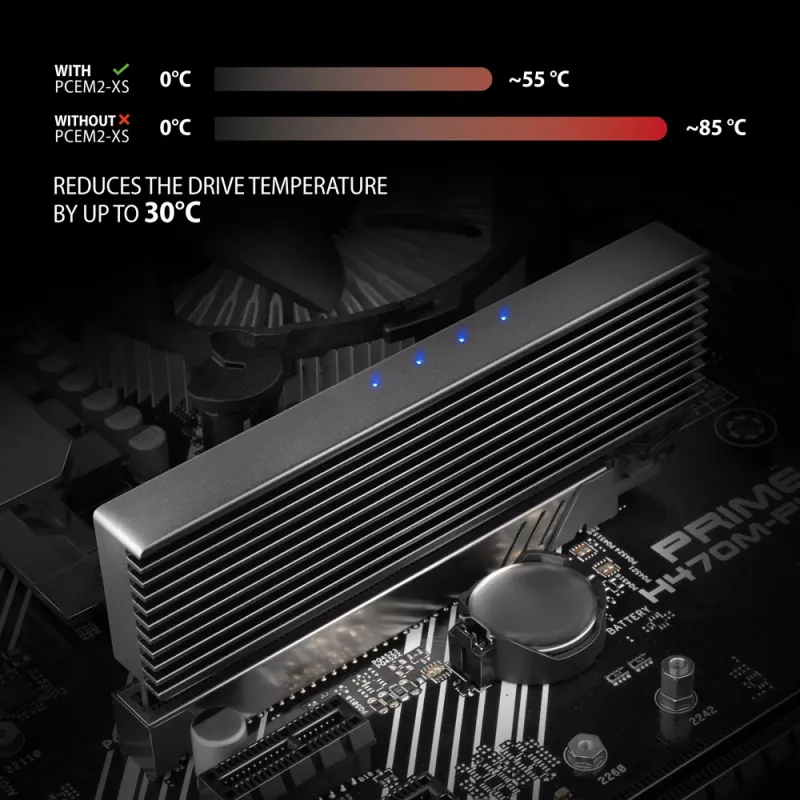

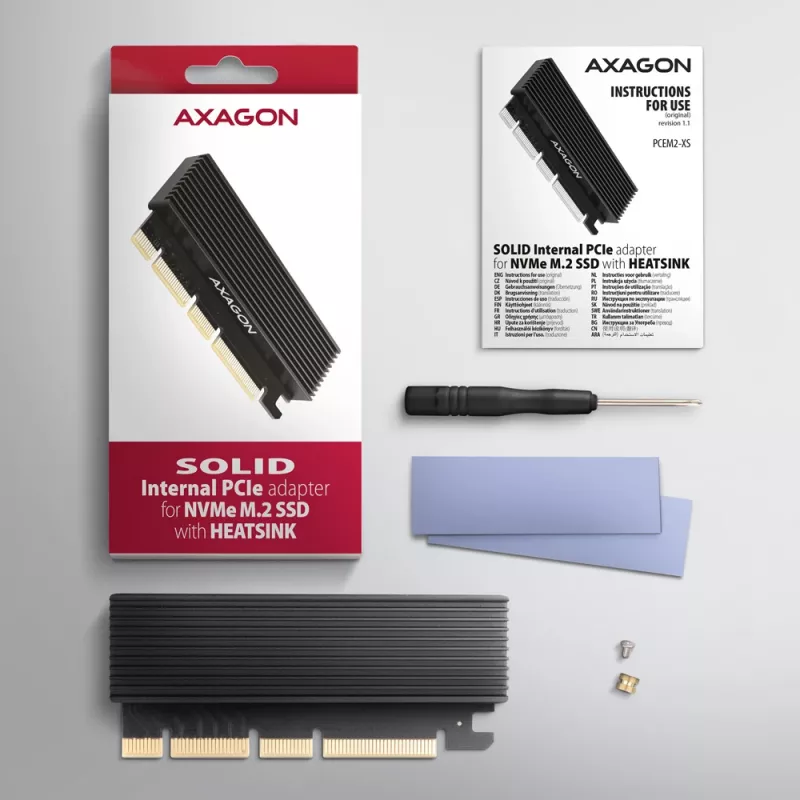

Der Adapter unterstützt PCI-Express-Versionen bis 5.0 und funktioniert in x4/x8/x16-Steckplätzen, wodurch maximale Übertragungsgeschwindigkeiten von NVMe-SSDs möglich sind. Sein Aluminium-Kühlkörper mit mitgelieferten Wärmeleitpads kühlt beide Seiten des M.2-Laufwerks und verbessert die Zuverlässigkeit unter Last. Eine LED-Anzeige zeigt den Verbindungs- und Datenübertragungsstatus an. Kompakte Abmessungen und ein mitgeliefertes Werkzeugset vereinfachen den Einbau in Desktop-Systeme ohne M.2-Steckplatz.

Geeignet für

• Aufrüstung eines Desktop-PCs ohne M.2-Steckplatz
• Einbau von NVMe M.2 SSDs (Größen 2230/2242/2260/2280)
• Verwendung mit PCIe 5.0/4.0/3.0-Systemen zur Erzielung hoher Übertragungsraten
• Umgebungen, die eine passive Kühlung für M.2-Laufwerke erfordern

Wichtige Spezifikationen

• Host-Schnittstelle: PCI-Express (kompatibel mit PCIe 5.0 / 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a)
• PCIe-Lane-Breite: 4-Lane (kompatibel mit x4 / x8 / x16 Steckplätzen)
• Ausgang: NGFF 75-Pin M-Key-Steckplatz für NVMe (PCIe) M.2 SSD
• Unterstützte M.2-Größen: 2230, 2242, 2260, 2280 (bis 22x80 mm)

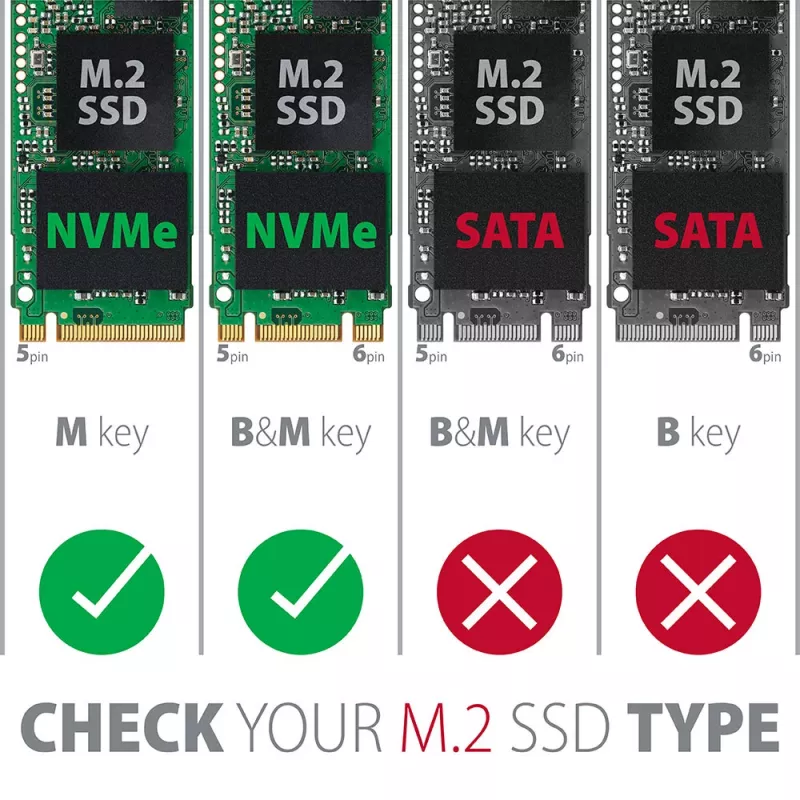

• Unterstützt M-Key und B+M-Key NVMe M.2 SSDs, einseitig und doppelseitig, keine Kapazitätsbegrenzung
• Passive Kühlung: gerippte Aluminiumabdeckung, Wärmeleitpads und Kupferlüftungen
• Plug and Play, unterstützt Booten von SSD

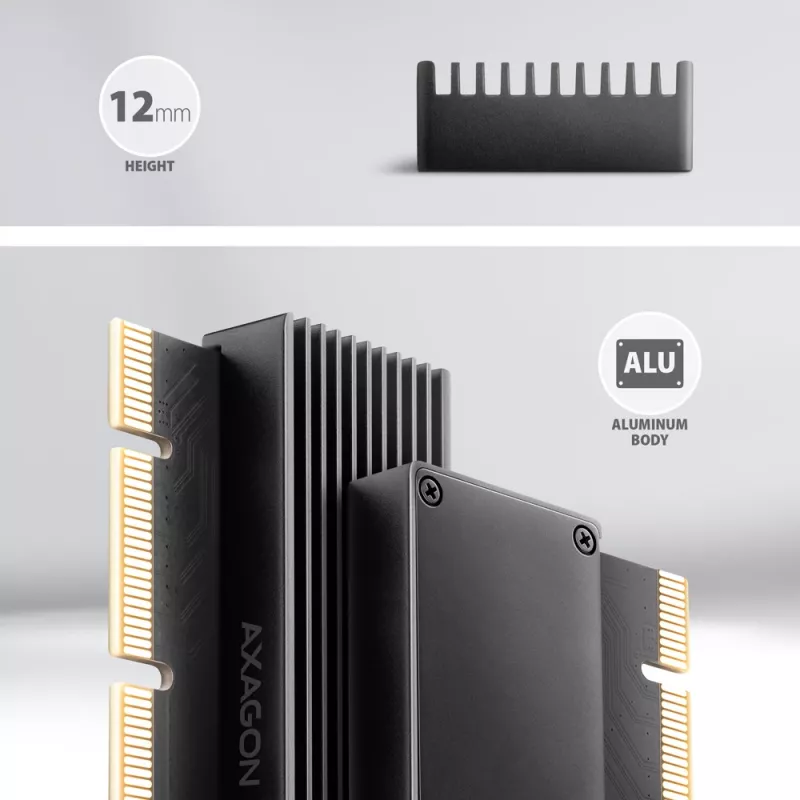

• Abmessungen: 105 x 45 x 12 mm; Gewicht: 50 g
• Stromversorgung: über PCI-Express-Steckplatz, keine externe Stromversorgung erforderlich
• Unterstützte Betriebssysteme: Windows, Linux (Windows 7-Unterstützung hängt vom SSD-Hersteller ab)

Verwendung

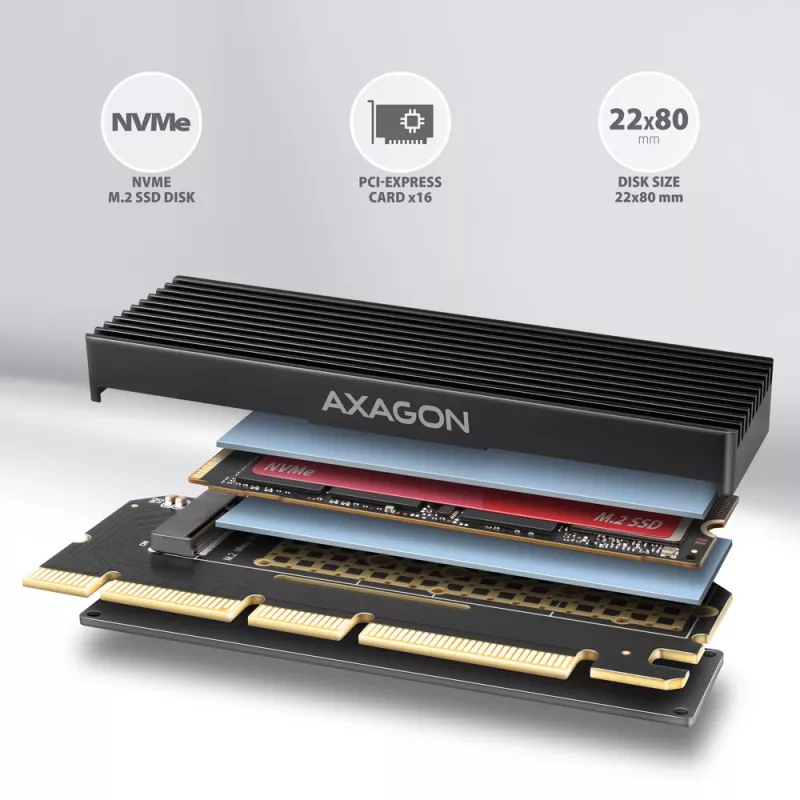

Schalten Sie den PC aus und ziehen Sie den Netzstecker, stecken Sie den AXAGON PCEM2-XS in einen freien PCIe x4/x8/x16-Steckplatz und befestigen Sie ihn. Setzen Sie die NVMe M.2 SSD im richtigen Winkel in den M-Key-Steckplatz ein und befestigen Sie sie mit der mitgelieferten Befestigungsschraube. Legen Sie die mitgelieferten Wärmeleitpads zwischen das Laufwerk und den Aluminium-Kühlkörper und befestigen Sie dann die gerippte Abdeckung, um den Kontakt mit den Pads sicherzustellen. Bauen Sie den PC wieder zusammen, schalten Sie ihn ein und überprüfen Sie die LED-Anzeige auf Verbindung. Installieren oder konfigurieren Sie bei Bedarf Ihr Betriebssystem, um das neue NVMe-Laufwerk zu erkennen.

Empfehlungen

Für eine optimale Kühlung sorgen Sie für ausreichenden Luftstrom im Gehäuse und verwenden Sie die mitgelieferten Wärmeleitpads korrekt. Bei Verwendung von Hochleistungs-PCIe 5.0 NVMe SSDs überprüfen Sie bei Bedarf die BIOS-Einstellungen des Motherboards und die SSD-Kompatibilität für das Booten.
