Schnittstellenadapter InLine 76619H – InLine 76619H Schnittstellenkarte/-adapter

Volle NVMe-Kompatibilität:Unterstützt M.2 Key M und B+M SSDs mit PCIe NVMe-Protokoll für maximale Leistung.
Einfache Nachrüstung:Ermöglicht die schnelle Installation einer NVMe SSD in PCs ohne M.2-Steckplatz – ideal für Upgrades.
Flexible Bauformunterstützung:Kompatibel mit gängigen SSD-Längen 2230, 2242, 2260 und 2280.
Stromversorgung direkt über PCIe:Kein separates Stromkabel erforderlich – die Stromversorgung erfolgt über den PCIe-Bus.
Universell einsetzbar:Funktioniert in x1-, x4-, x8- und x16-Steckplätzen unter Windows und Linux.

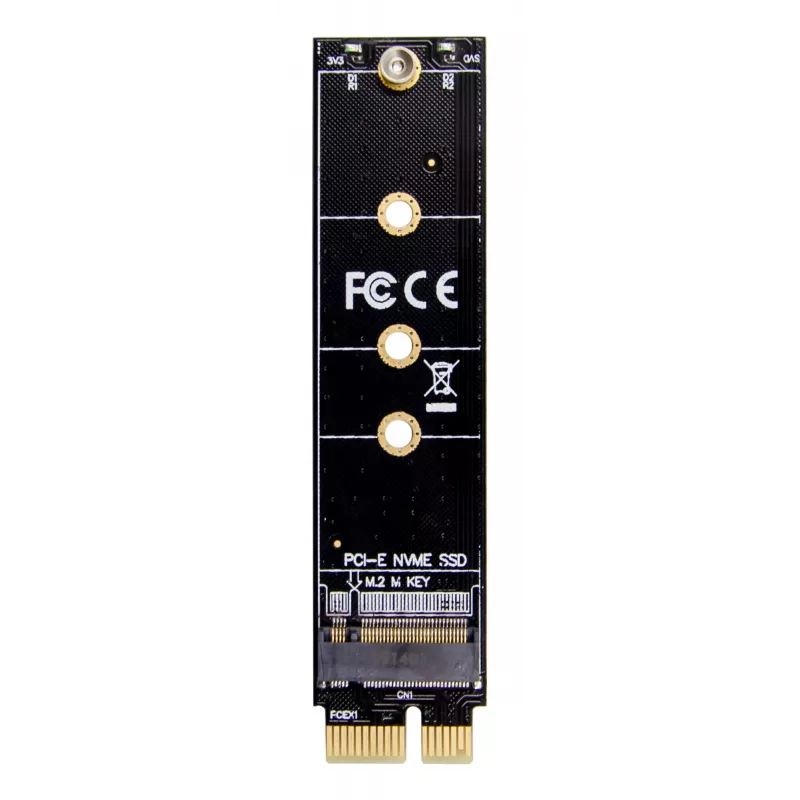

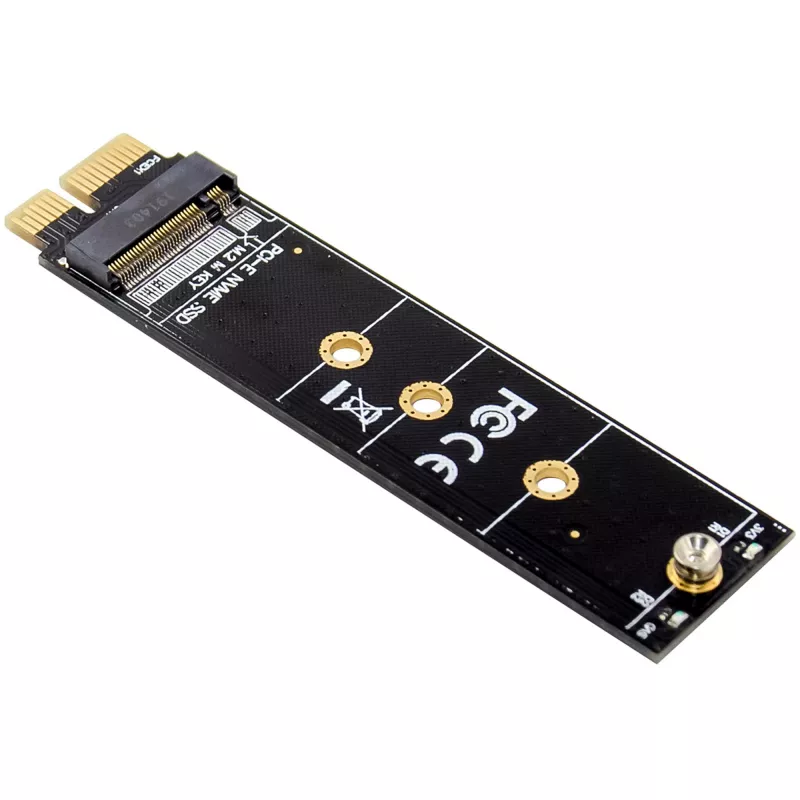

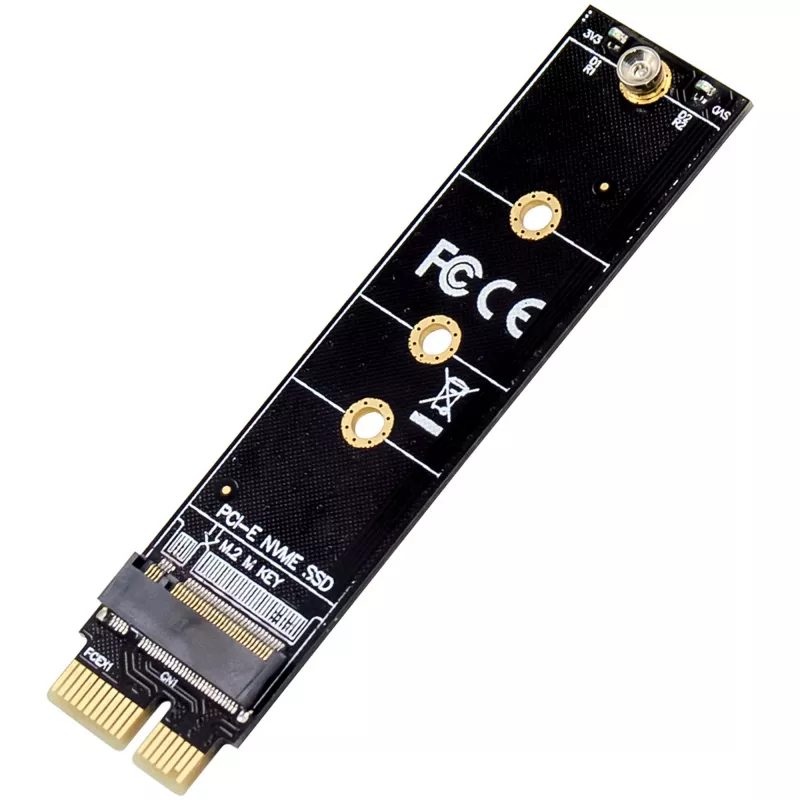

Die InLine® PCIe x1 auf M.2 Key M Schnittstellenkarte ermöglicht die schnelle und einfache Integration von NVMe SSDs in bestehende PC- oder Serversysteme. Der Adapter wurde für professionelle Anwendungen und anspruchsvolle Anwender entwickelt, die nicht auf moderne NVMe-Leistung verzichten möchten – auch wenn das Mainboard keinen eigenen M.2-Steckplatz bietet.
Die Karte unterstützt SSDs mit M.2 Key M und B+M Key, sofern diese das PCIe NVMe-Protokoll verwenden. SATA SSDs oder PCIe x2-Lösungen mit B-Key werden bewusst nicht unterstützt, um maximale Leistung und Kompatibilität zu gewährleisten. Die flexible Aufnahme von SSDs in den Formfaktoren 2230 bis 2280 erlaubt den Einsatz unterschiedlichster Module – von kompakten Industrieanwendungen bis hin zu leistungsstarken Desktop-Upgrades.
Ein zusätzliches Highlight: Die Stromversorgung erfolgt vollständig über den PCIe-Bus, wodurch eine externe Verkabelung entfällt. Das mechanische Design erlaubt den Einsatz in verschiedenen PCIe-Steckplätzen – von x1 bis x16. Die beiliegenden Komponenten wie Schraubendreher, Schraube und passiver Kühlkörper machen die Inbetriebnahme besonders komfortabel.
Dank Unterstützung aktueller Windows- und Linux-Versionen ist der Adapter vielseitig einsetzbar – beispielsweise in Workstations, Testsystemen oder als schnelle Speichererweiterung. Die InLine® PCIe x1 Schnittstellenkarte steht für Zuverlässigkeit, einfache Handhabung und hohe Datenraten – im kompakten Format.

PCIe-Version: PCIe v3.0 x1 Lane (abwärtskompatibel zu PCIe v2.0 / v1.0)
Schnittstelle: PCIe x1 Lane (mechanisch nutzbar in x4/x8/x16 Steckplätzen)
Unterstützte SSD-Formate: 2230 / 2242 / 2260 / 2280
Unterstützte SSD-Typen:
- M.2 Key M (NVMe)
- M.2 Key B+M (nur NVMe, kein SATA)
Nicht kompatibel:
- M.2 SATA SSDs (B-Key)
- M.2 PCIe x2 SSDs (B-Key)
Protokoll: NVMe (Non-Volatile Memory Express, optimiert für hohe I/O-Leistung)
Stromversorgung: Direkt über PCIe-Bus (3,3 V)
Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -40 °C bis +85 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend
Unterstützte Betriebssysteme:
Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 oder neuer
Linux (mit NVMe-Unterstützung)
Ein freier PCIe x1-, x4-, x8- oder x16-Steckplatz wird benötigt.

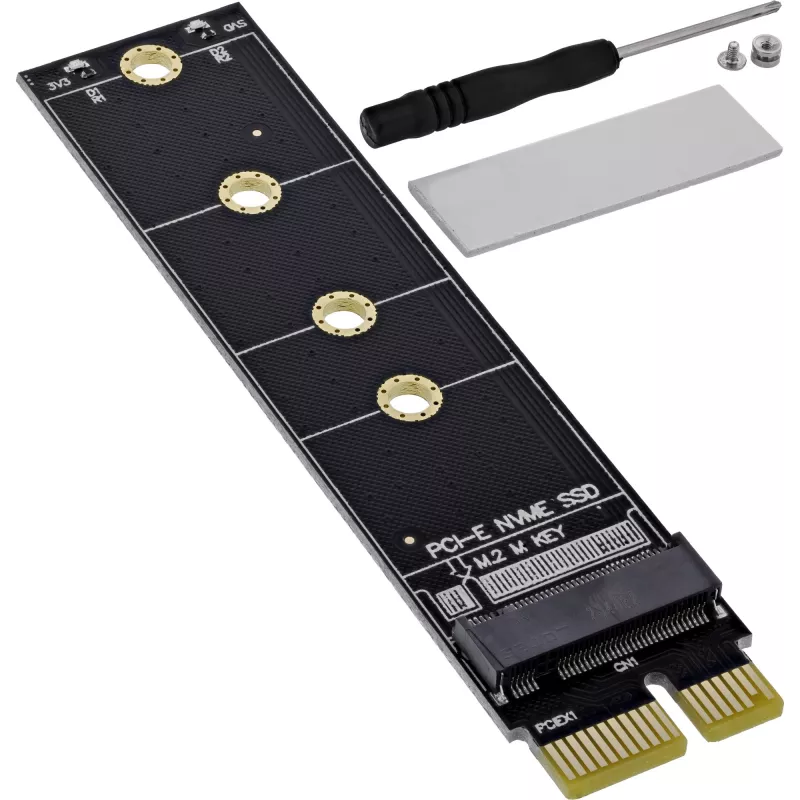

Lieferumfang:
1x InLine PCIe x1 Schnittstellenkarte auf M.2 Key M
1x Kühlkörper
1x Schraubendreher
1x Schraube
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619H. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, Host-Schnittstelle Geschlecht: Männlich. Herkunftsland: Taiwan. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 8, Windows 8.1, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Breite: 100 mm, Höhe: 24 mm, Gewicht: 700 g. Paketgewicht: 9 g, Paketvolumen: 1000 cm³

Verwendung

Setzen Sie den Adapter in einen freien PCIe x1-, x4-, x8- oder x16-Steckplatz auf dem Mainboard ein. Montieren Sie eine NVMe M.2 SSD (Key M oder B+M mit NVMe-Protokoll) in den M.2-Sockel und sichern Sie sie mit der mitgelieferten Schraube. Bringen Sie bei Bedarf den beiliegenden passiven Kühlkörper zur Wärmeregulierung an. Es ist kein zusätzliches Stromkabel erforderlich, da die Karte über den PCIe-Bus mit Strom versorgt wird. Starten Sie nach der Installation das System und überprüfen Sie, ob das Betriebssystem das NVMe-Laufwerk erkennt; installieren Sie bei Bedarf Treiber oder aktivieren Sie die NVMe-Unterstützung im Betriebssystem.

Empfehlungen

Verwenden Sie NVMe M.2 SSDs in den Formfaktoren Key M oder B+M (nur NVMe) für volle Kompatibilität und Leistung. Installieren Sie keine SATA M.2- oder B-Key PCIe x2-Module. Stellen Sie sicher, dass das System-BIOS/UEFI und das Betriebssystem NVMe unterstützen, und aktualisieren Sie bei Bedarf Treiber oder Firmware. Für anhaltend hohe Arbeitslasten installieren Sie den mitgelieferten Kühlkörper oder zusätzliche Kühlung, um optimale Temperaturen aufrechtzuerhalten.
