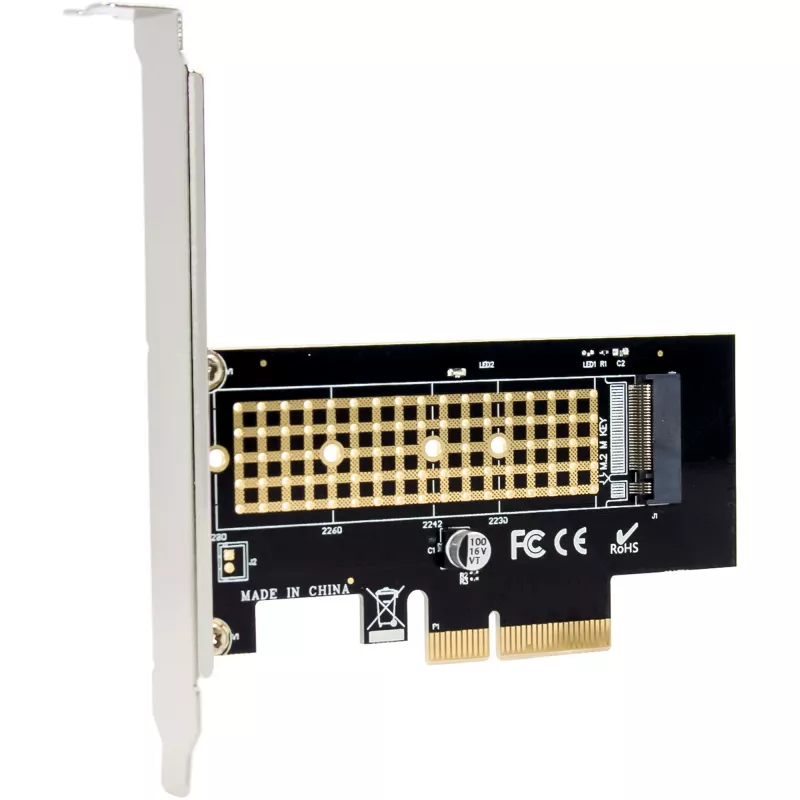

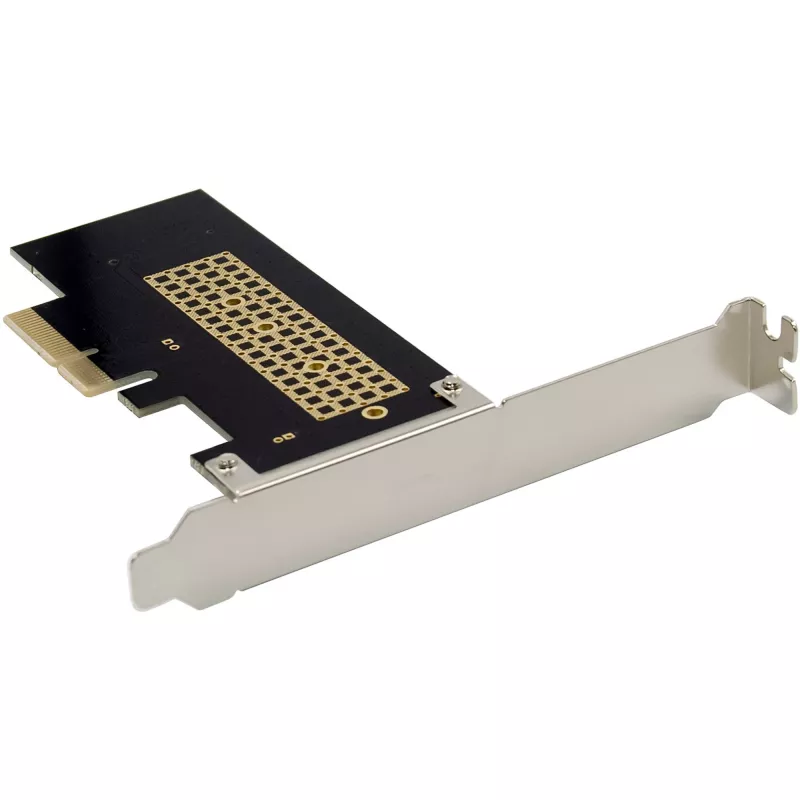

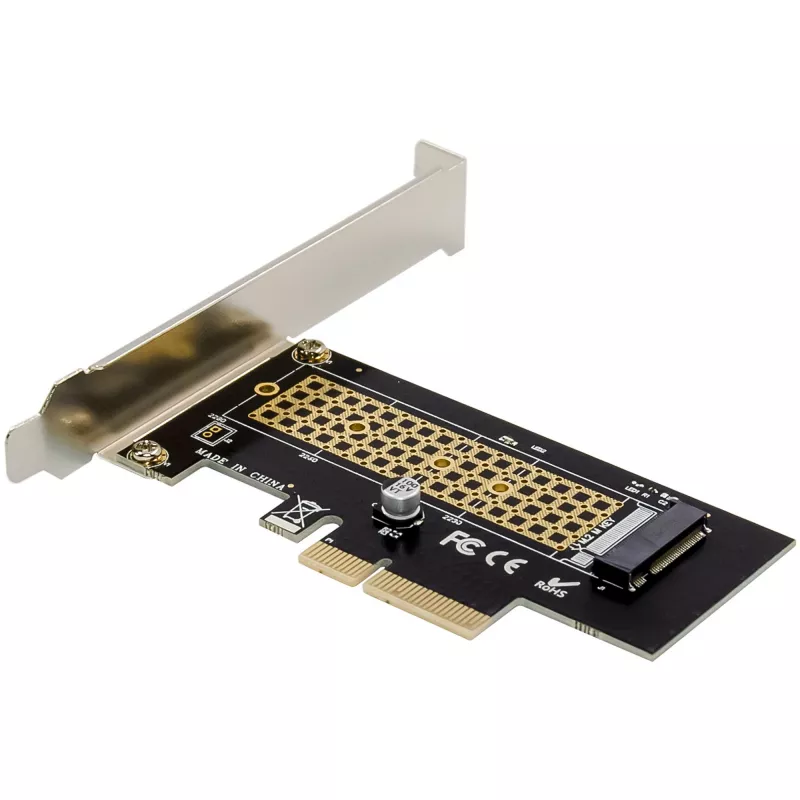

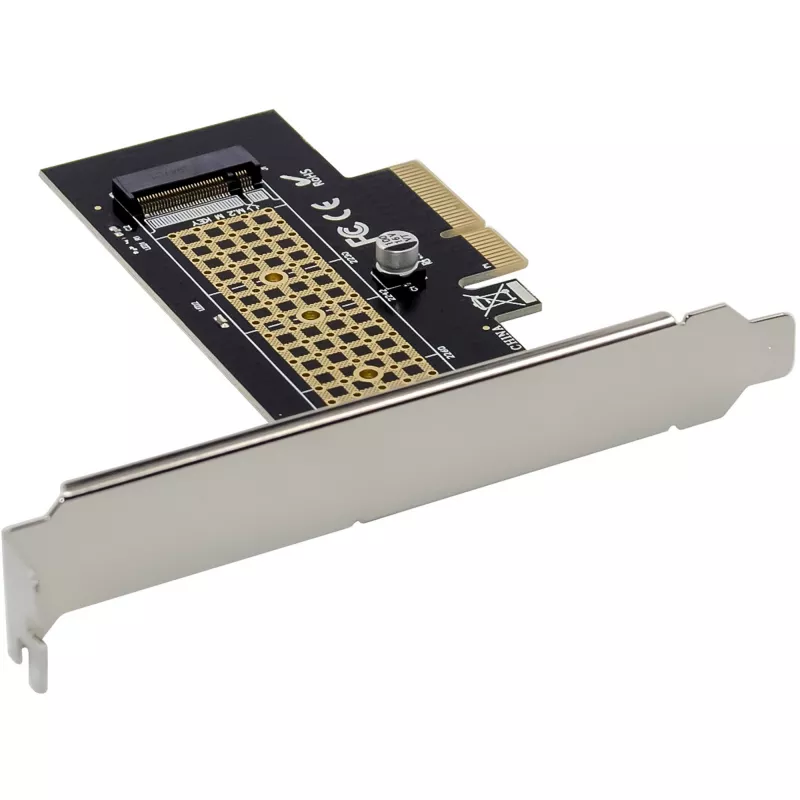

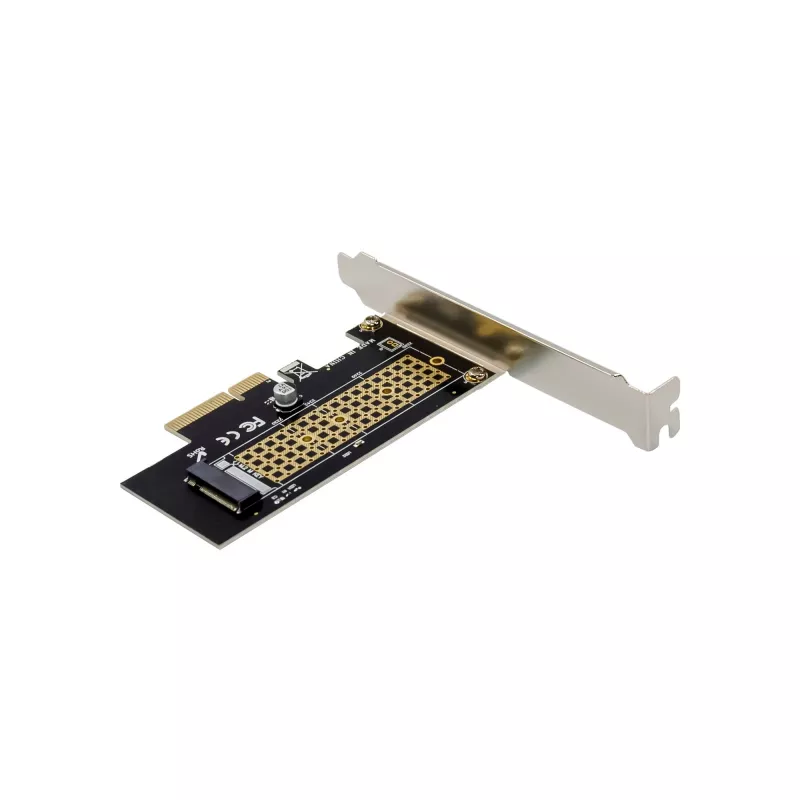

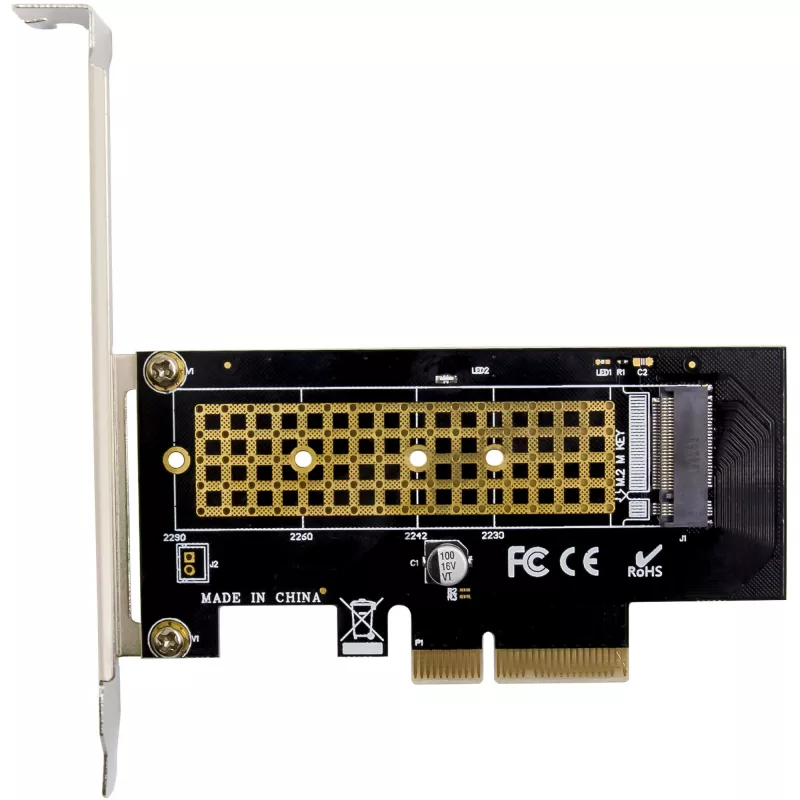

InLine 76660V Interne M.2 Schnittstellenkarte PCIe 4 Gbit/s

Unterstützt eine NVMe SSD (M.2 Key M) für schnelle Speichererweiterung
PCIe 3.0 x4 Schnittstelle mit einer maximalen Bandbreite von bis zu 32 Gb/s
Automatische Lane-Erkennung beim Booten für einfache Systemintegration
Onboard-LED-Anzeige zur Anzeige von Lese- und Schreibaktivitäten
Keine zusätzlichen Treiber erforderlich – sofort einsatzbereit

Die InLine® PCI Express-Karte ermöglicht den Betrieb einer NVMe SSD (M.2 Key M) über eine PCIe 3.0 x4 Schnittstelle mit bis zu 32 Gb/s Bandbreite, was schnelle Bootzeiten und optimierte Datenübertragungen ermöglicht.
Dank der automatischen Lane-Erkennung beim Booten ist die Karte einfach in das System integrierbar. Die Stromversorgung der NVMe SSD erfolgt direkt über den PCIe-Bus (3,3 V). Zusätzlich erleichtert eine LED-Anzeige die Fehlerdiagnose und zeigt den Betriebszustand der SSD an.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 x4 Lane (maximale Bandbreite bis zu 32 Gb/s)
Anschluss – Schnittstellen:
1 x M.2 Slot (Key M) für NVMe SSDs
Kompatible Modulgrößen: 2230, 2242, 2260, 2280

Datenrate: Jeder Port unterstützt Übertragungsraten von bis zu 4 Gb/s
Abmessungen: 95 mm x 52 mm (PCIe-Platine)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeige zur Anzeige der Lese-/Schreibaktivität
NVMe SSD bezieht ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe-Steckplatz (x4, x8 oder x16 – die Karte ist kompatibel)
Mainboard mit Unterstützung für PCIe 3.0 oder höher

Unterstützung von Betriebssystemen:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: ab Kernel 2.6

Lieferumfang:

1 x InLine® PCI Express-Karte auf 1x interne NVMe M.2

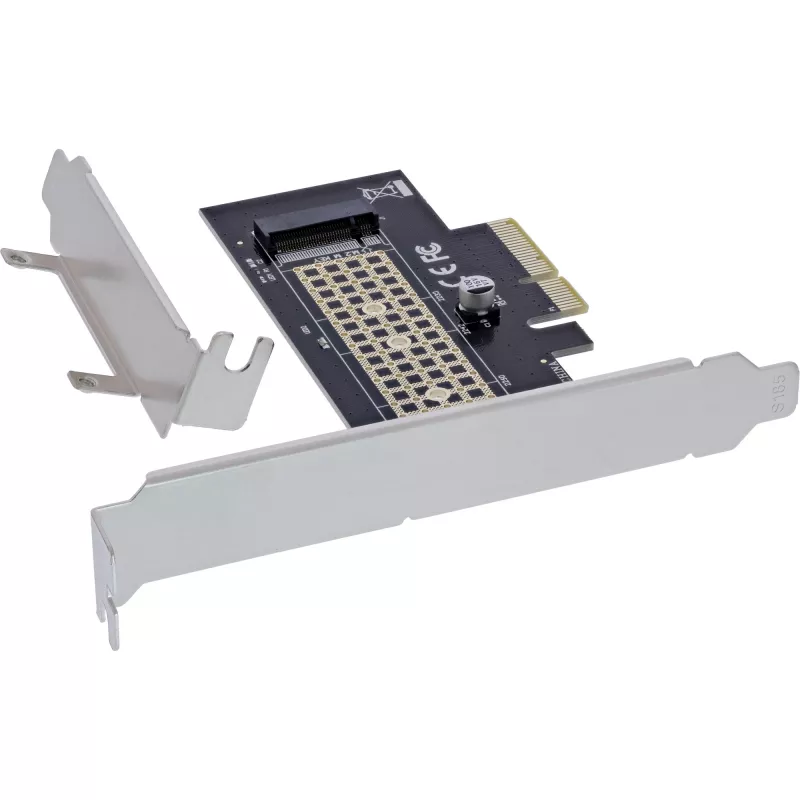

1 x Low-Profile-Slotblende
1 x Handschraubendreher
2 x Schrauben
1 x Wärmeleitpad
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10 % – 90 % nicht kondensierend

InLine 76660V. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, Host-Schnittstelle Geschlecht: Männlich. Ursprungsland: Taiwan. Datenübertragungsrate (max.): 4 Gbit/s, Bandbreite: 32 Gbit/s. Stromversorgung Eingangsspannung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 8, Windows 8.1, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Verwendung

Installieren Sie die InLine 76660V-Karte in einen verfügbaren PCIe x4-, x8- oder x16-Steckplatz auf einem kompatiblen Mainboard. Befestigen Sie die NVMe SSD im M.2 Key M-Steckplatz und sichern Sie sie bei Bedarf mit den mitgelieferten Schrauben und dem Wärmeleitpad. Bringen Sie bei Bedarf die Low-Profile-Blende für kleinere Gehäuse an. Die Stromversorgung erfolgt automatisch über den PCIe-Bus; nach dem Zusammenbau erkennt das System die SSD mithilfe der automatischen Lane-Erkennung beim Booten. Für unterstützte Betriebssysteme ist keine zusätzliche Treiberinstallation erforderlich.

Empfehlungen

Stellen Sie sicher, dass Ihr Mainboard-BIOS NVMe-Geräte und PCIe 3.0-Betrieb unterstützt. Sorgen Sie für eine ausreichende Kühlung der NVMe SSD und verwenden Sie das mitgelieferte Wärmeleitpad, wenn es vom SSD-Hersteller empfohlen wird.
