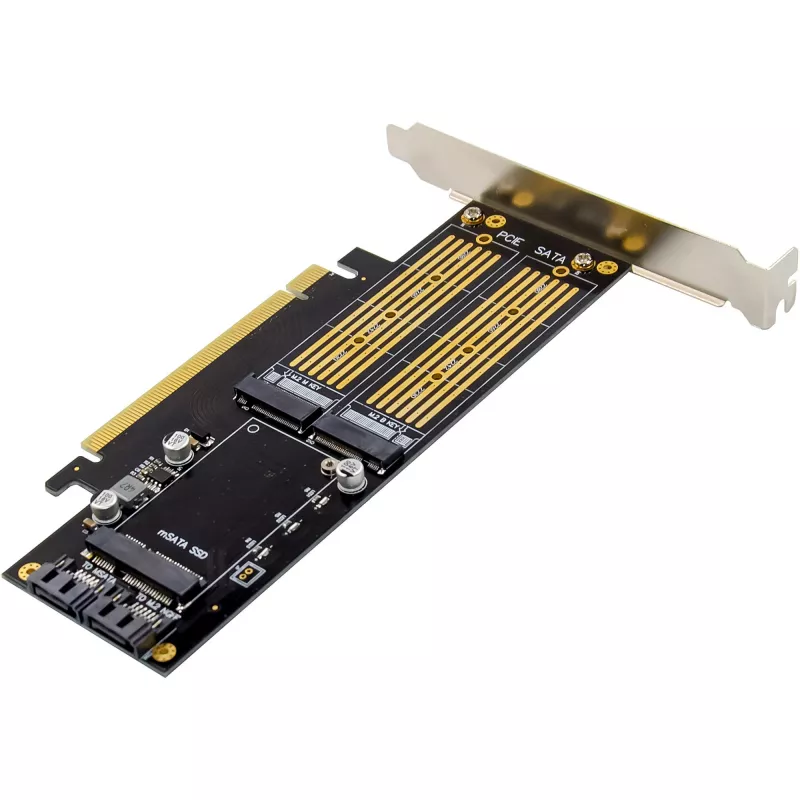

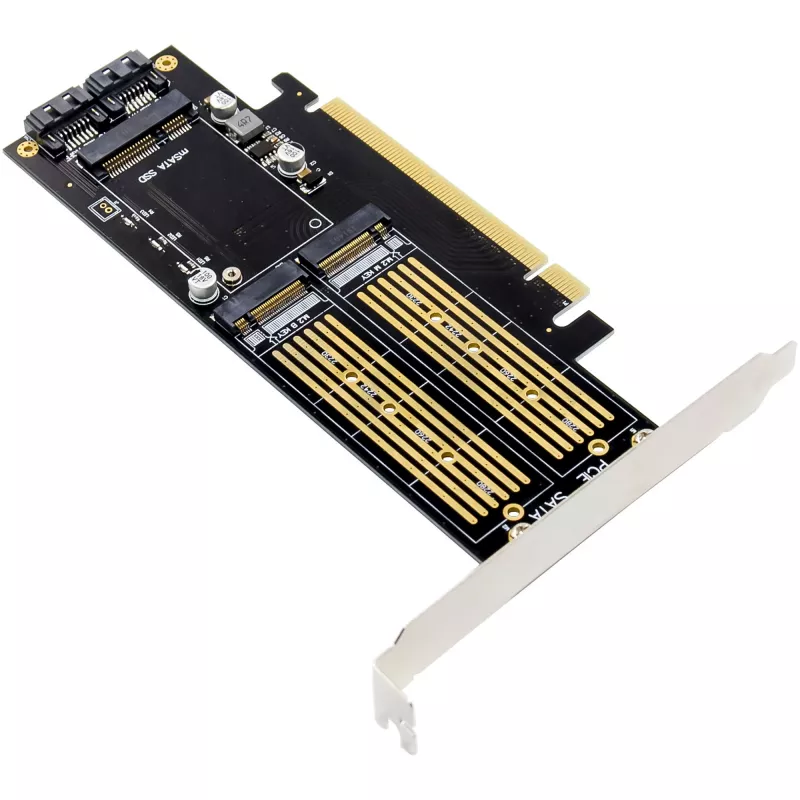

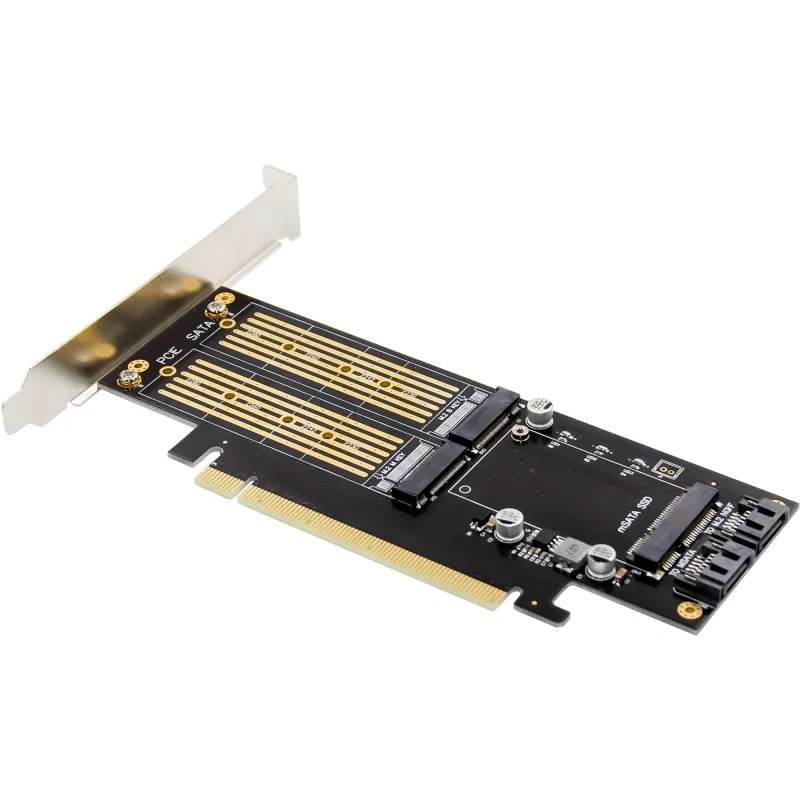

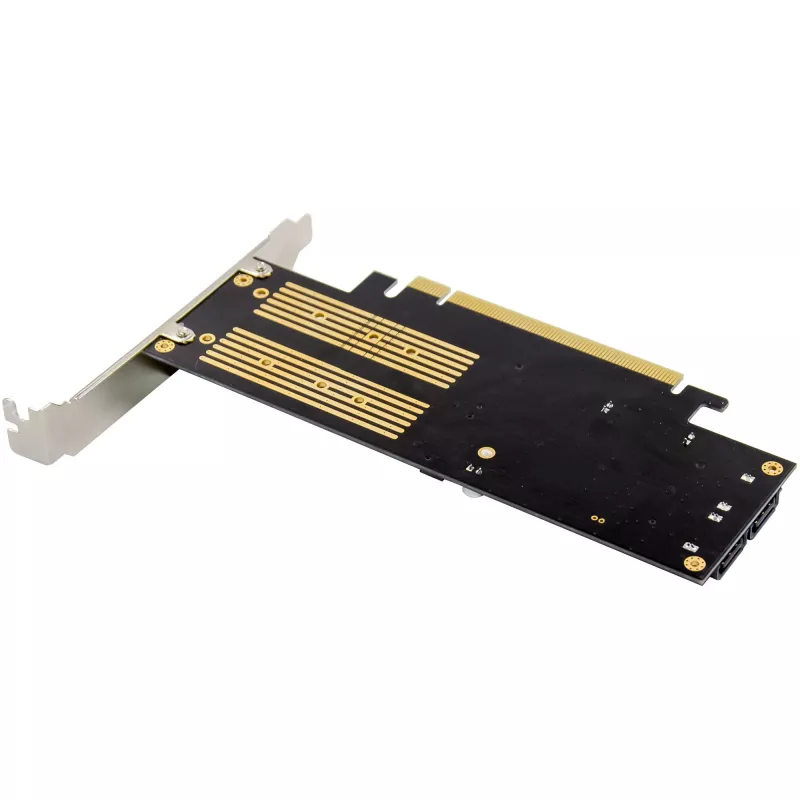

InLine 76660T Schnittstellenkarten/Adapter Intern M.2, mSATA

Multifunktionale PCIe-Karte zur Erweiterung des internen Speichers mit M.2 NVMe, M.2 SATA und mSATA
PCIe 3.0 x16 Schnittstelle für maximale Kompatibilität und Geschwindigkeit
M.2 Key B unterstützt sowohl SATA als auch NVMe SSD im SATA-Modus (bis zu 6 Gb/s)
M.2 Key M unterstützt NVMe SSDs im PCIe-Modus mit bis zu 4 Gb/s
mSATA-Anschluss für zusätzlichen Speicherplatz (SATA-Kabel erforderlich)
Onboard LED-Anzeigen zur Anzeige des Betriebsstatus aller Schnittstellen

Die InLine® PCI Express-Karte ermöglicht die gleichzeitige Nutzung von drei verschiedenen SSD-Typen auf einer einzigen PCIe-Karte. Mit einem M.2 NVMe Key M-Steckplatz, einem M.2 SATA/NVMe Key B-Steckplatz und einem mSATA-Steckplatz bietet sie eine vielseitige Speicherlösung für Systeme, die hohe Leistung und maximale Flexibilität erfordern.
Der M.2 Key B-Steckplatz unterstützt M.2 SATA SSDs und NVMe SSDs im SATA-Modus, während der M.2 Key M-Steckplatz ausschließlich für NVMe SSDs im PCIe-Modus vorgesehen ist. Der mSATA-Steckplatz wird über ein SATA-Kabel mit dem Mainboard verbunden und ermöglicht so zusätzlichen Speicherplatz.
Die NVMe SSD wird direkt über den PCIe-Bus (3,3 V) mit Strom versorgt, während M.2 SATA und mSATA SSDs über separate SATA-Anschlüsse mit dem Mainboard verbunden werden. LED-Anzeigen für alle Schnittstellen erleichtern die Überwachung der Betriebsaktivität.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 x16 (nutzt einen PCIe x16-Steckplatz; ultraschnelle PCIe v3.0-Lanes, die den Betrieb von NVMe und SATA ermöglichen)

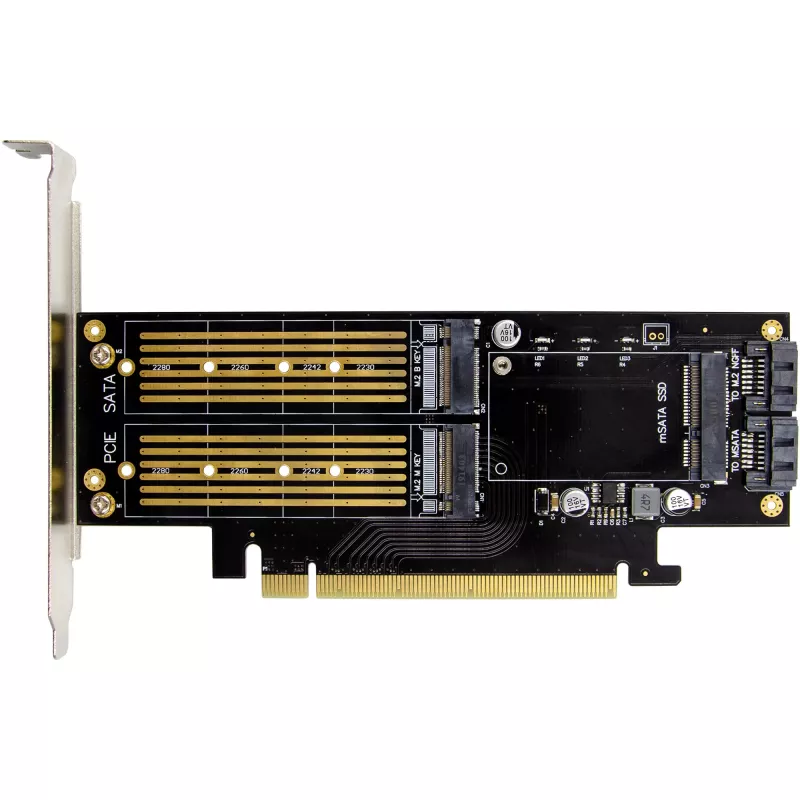

Anschluss – Schnittstellen:
1 x M.2-Steckplatz (Key B) – für NVMe (SATA-Modus) und M.2 SATA SSDs
1 x M.2-Steckplatz (Key M) – für NVMe SSDs im PCIe-Modus
1 x mSATA-Steckplatz – für mSATA-Module
2 x SATA 6 Gb/s 7-polige Anschlüsse – zum Anschluss von mSATA- und M.2 SATA-Modulen an das Motherboard

Abmessungen: 169 mm x 68 mm (PCIe-Karte)
Kompatible Module:
M.2 SSDs (Key B, Key M oder B+M) in den Größen 2230, 2242, 2260, 2280
mSATA SSDs (halbe oder volle Größe)

Datenrate:
M.2 NVMe (Key M und Key B+M): bis zu 4 Gb/s
M.2 SATA (Key B) & mSATA: bis zu 6 Gb/s (über SATA)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Anzeigen (3x Statusanzeige für jede Schnittstelle)
NVMe SSDs (Key M) erhalten ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
M.2 SATA und mSATA Module benötigen eine SATA-Datenverbindung zum Mainboard
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe 3.0 x16-Steckplatz
Motherboard mit Unterstützung für PCIe NVMe & SATA

Betriebssystemunterstützung:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: ab Kernel 2.6.30

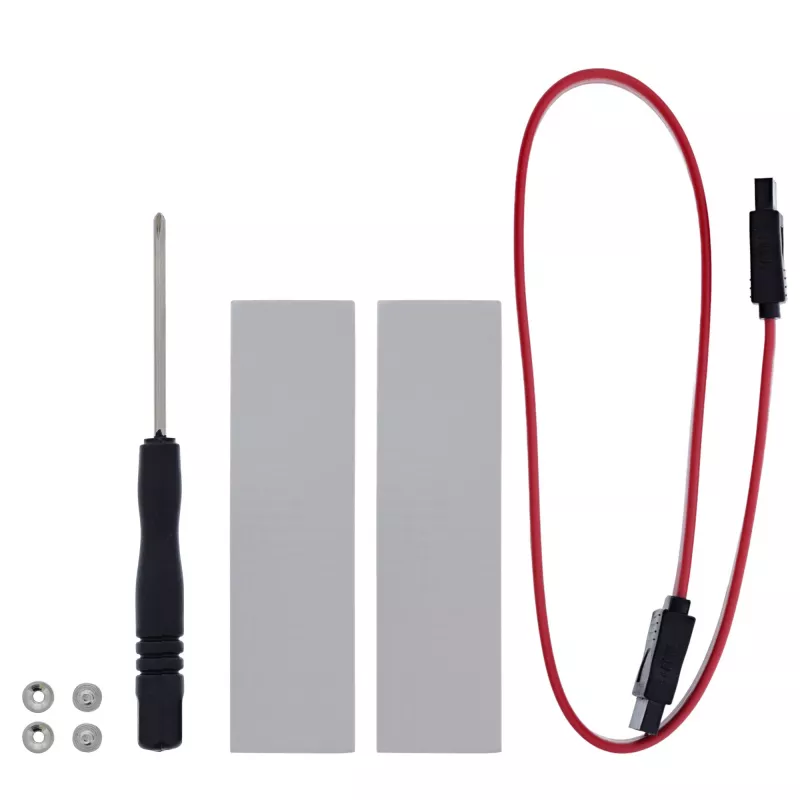

Lieferumfang:

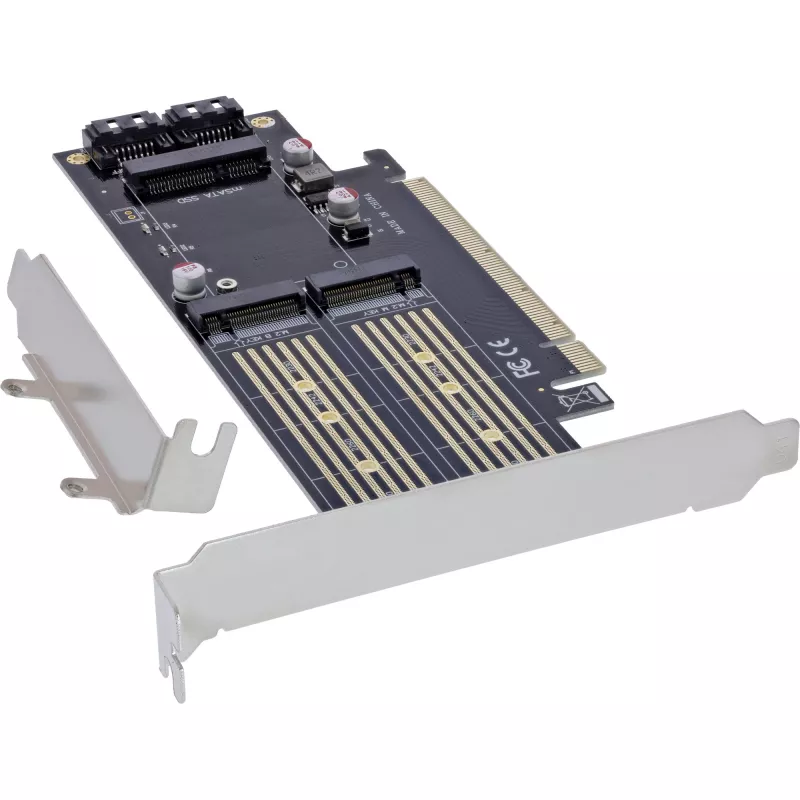

1 x InLine® PCI Express-Karte x16 auf 2x M.2, 1x mSATA
1 x Low-Profile-Slotblende
1 x SATA-Kabel
1 x Handschraubendreher
4 x Schrauben
2 x Wärmeleitpads
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0 °C – 55 °C
Lagertemperatur: -40 °C – 70 °C
Luftfeuchtigkeit: 10 % – 90 % nicht kondensierend

InLine 76660T. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, mSATA, Host-Schnittstelle Geschlecht: Male. Herkunftsland: Taiwan. Eingangsspannung der Stromversorgung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 8, Windows 8.1, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2012 R2. Breite: 169 mm, Tiefe: 68 mm

Verwendung

Installieren Sie die Karte in einen verfügbaren PCIe 3.0 x16-Steckplatz auf dem Motherboard. Montieren Sie kompatible M.2- oder mSATA-Module in die entsprechenden Steckplätze und sichern Sie sie mit Schrauben und Wärmeleitpads, falls vorhanden. Verbinden Sie das mitgelieferte SATA-Kabel von den SATA-Anschlüssen der Karte mit dem Motherboard für M.2 SATA und mSATA-Module. Nach dem Zusammenbau starten Sie das System; die Karte erkennt die Lane-Konfiguration automatisch und die Onboard-LEDs zeigen den Schnittstellenstatus an. Für die unterstützten Betriebssysteme ist keine zusätzliche Treiberinstallation erforderlich.

Empfehlungen

Stellen Sie sicher, dass das Motherboard-BIOS NVMe und SATA über PCIe unterstützt und genügend physischer Platz für die Karte und Verkabelung vorhanden ist. Verwenden Sie die mitgelieferte Low-Profile-Blende, wenn Sie sie in Small-Form-Factor-Gehäusen einbauen. Für ein optimales Wärmeverhalten bringen Sie die mitgelieferten Wärmeleitpads bei Bedarf an und sorgen Sie für einen ausreichenden Luftstrom um die installierten SSDs.
