InLine 76619K Schnittstellenkarte/-adapter Intern PCI

Ergänzt moderne Systeme um zwei klassische PCI-Steckplätze:Ideal, um bewährte PCI-Erweiterungskarten in neuen PC- oder Industriesystemen weiterzuverwenden.
Zuverlässige Signalübertragung per Verbindungskabel:60 cm langes Kabel verbindet PCIe-Hauptkarte mit Zusatzkarte und gewährleistet stabile Datenkommunikation.

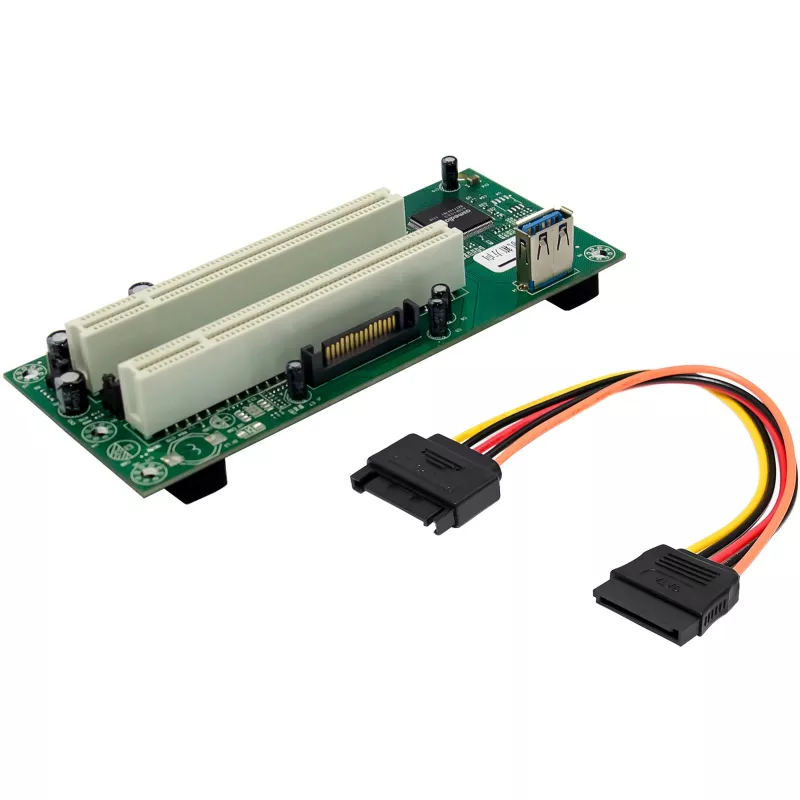

Flexible Stromversorgung über SATA-15-Pin-Anschluss:Stromversorgung direkt an der Hauptkarte – kein zusätzlicher Adapter nötig.
Treiberlose Installation für maximale Kompatibilität:Das Betriebssystem erkennt die Karte automatisch – keine manuelle Einrichtung erforderlich.

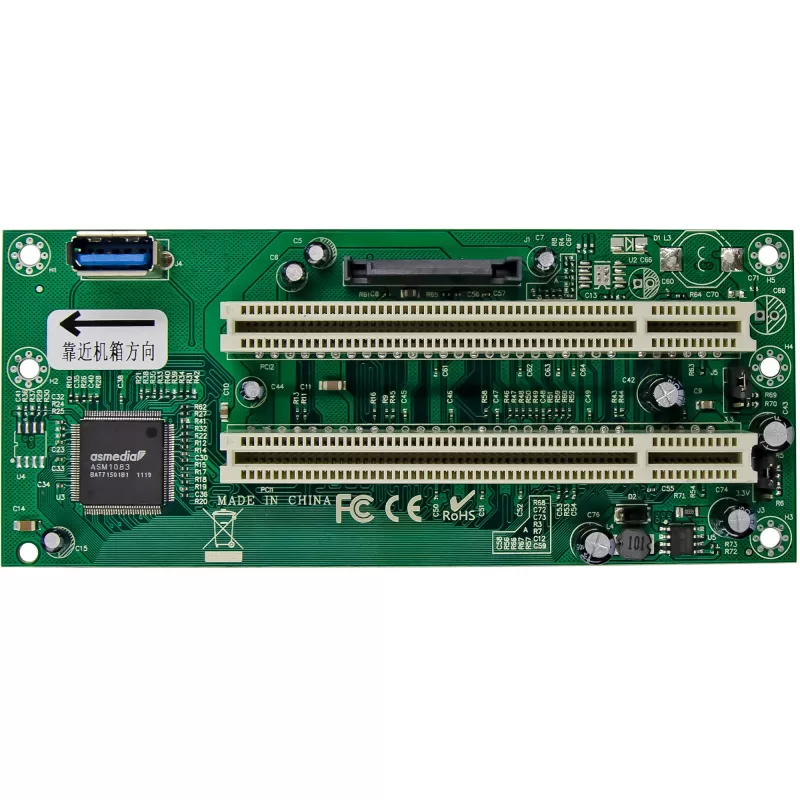

ASMedia-Bridge-Chip für hohe Kompatibilität:Der integrierte ASM1083-Chipsatz sorgt selbst unter älteren Betriebssystemen für stabile PCIe-zu-PCI-Umsetzung.

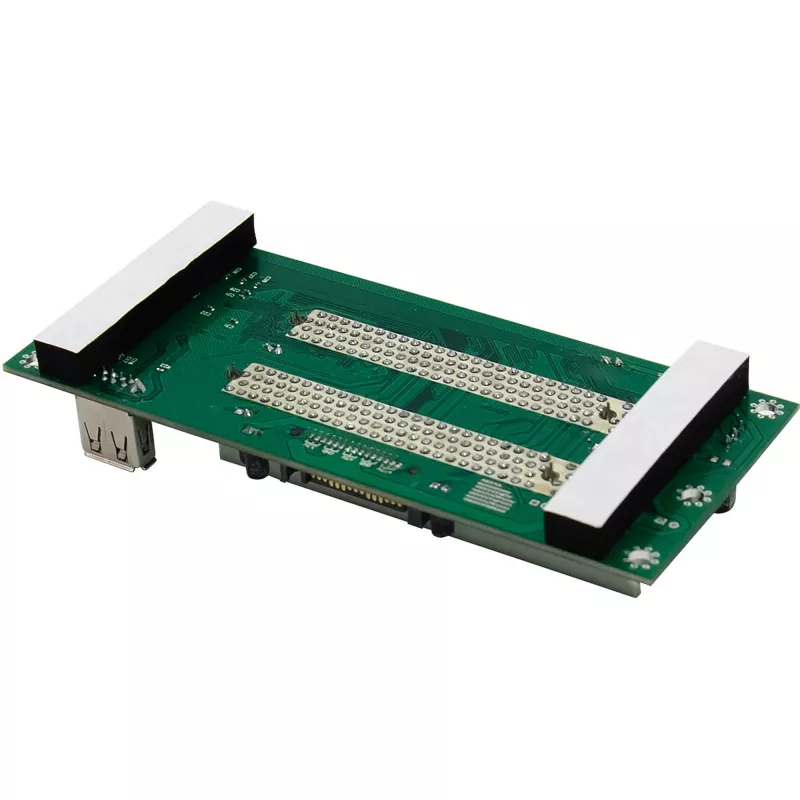

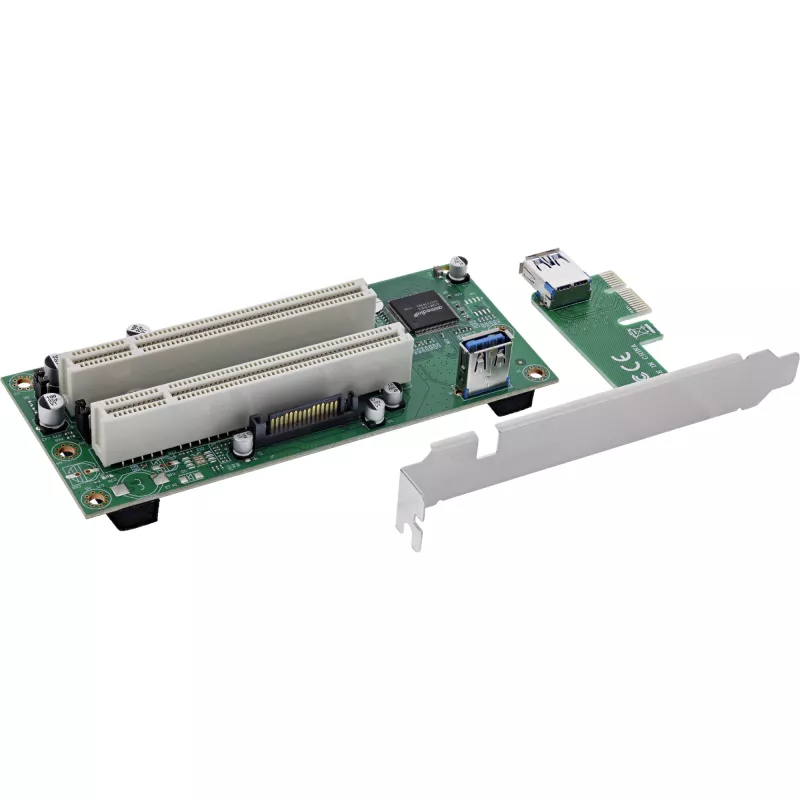

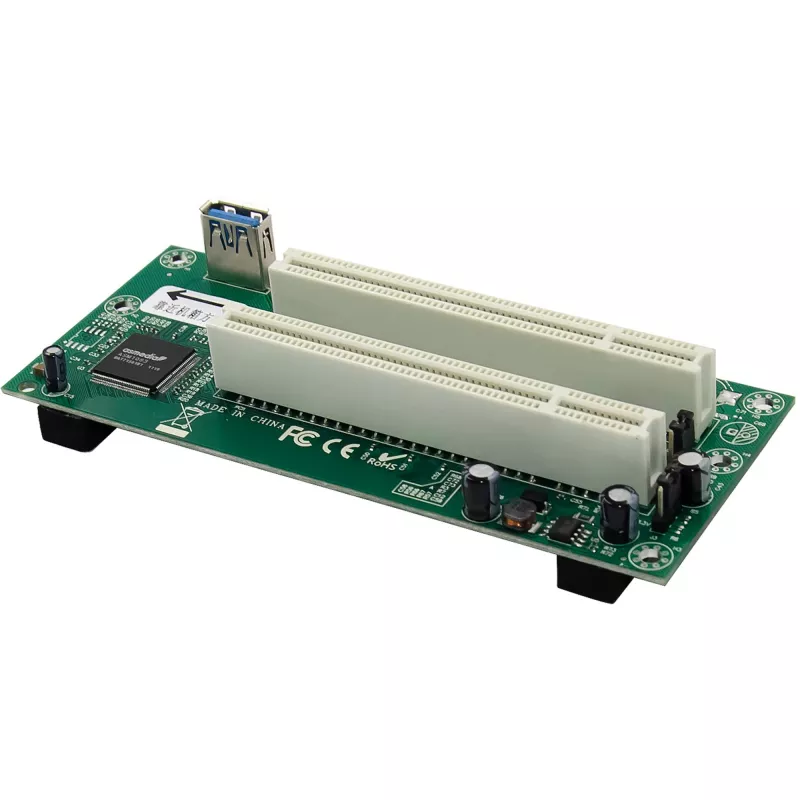

Mit der InLine® Schnittstellenkarte, PCIe x1 auf 2x PCI 32-Bit, rüsten Sie moderne Computer um zwei klassische PCI-Steckplätze auf. Das System besteht aus einer PCIe-Hauptkarte mit ASMedia ASM1083 Bridge-Chip und einer über ein 60-cm-Kabel verbundenen Zusatzkarte. Dadurch eignet sich die Karte ideal, um ältere, aber funktional relevante PCI-Erweiterungskarten weiterzuverwenden – beispielsweise in Industrie-PCs, Prüfsystemen oder Spezialanwendungen, bei denen PCIe kein Ersatz ist.
Die Karte arbeitet treiberlos und ist mit einer Vielzahl von Betriebssystemen kompatibel, darunter alle Windows-Versionen ab XP sowie Linux-Kernel ab Version 2.4. Die Stromversorgung erfolgt über einen standardisierten SATA-15-Pin-Anschluss, was eine einfache Integration in bestehende Setups ermöglicht. Die PCI-Signale werden über das Verbindungskabel, das über zwei 32-Bit-Steckplätze verfügt, zuverlässig an die Zusatzkarte übertragen.
Ob im professionellen Umfeld oder in ambitionierten DIY-Projekten – diese Lösung bietet eine hochwertige und langlebige Möglichkeit, bewährte PCI-Hardware weiterzuverwenden – ohne Kompromisse bei Systemaktualisierungen.
Technische Daten

PCIe-Standard: PCIe v1.1 x1 Lane (Verbindung zur Hauptkarte)
Schnittstellen: 2× PCI 32-Bit, 33/66 MHz (auf der Zusatzkarte bereitgestellt)
Chipsatz: ASMedia ASM1083 (PCIe-zu-PCI-Brücke)
Stromversorgung: SATA-15-Pin-Stromanschluss an der Hauptkarte
Treiber: Keine Treiberinstallation erforderlich

Unterstützte Betriebssysteme

Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 (32/64-Bit)
Windows Server 2003 / 2008 / 2012 / 2016
Linux-Kernel 2.4 oder neuer

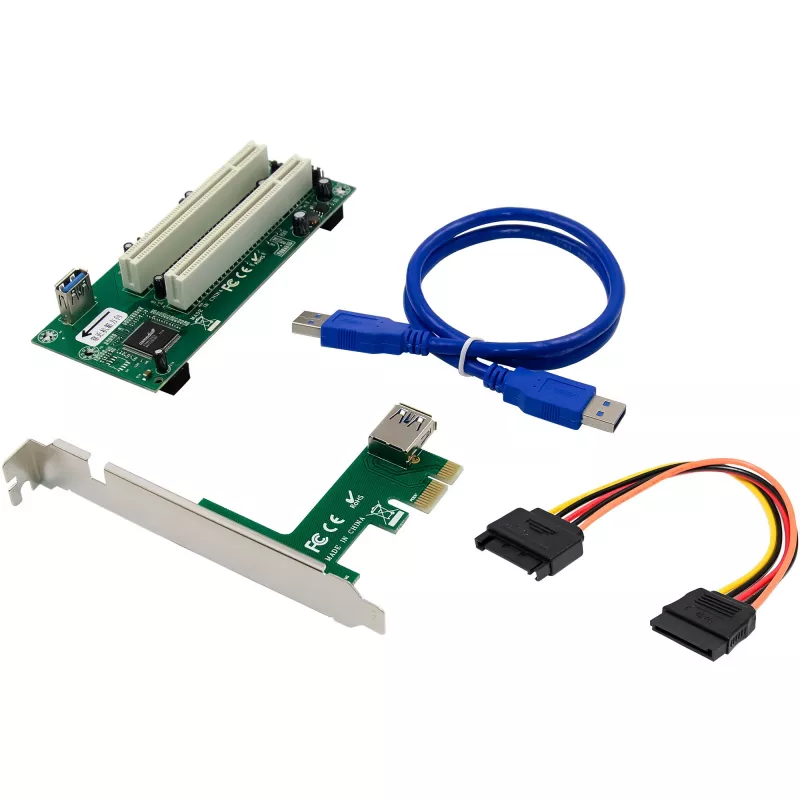

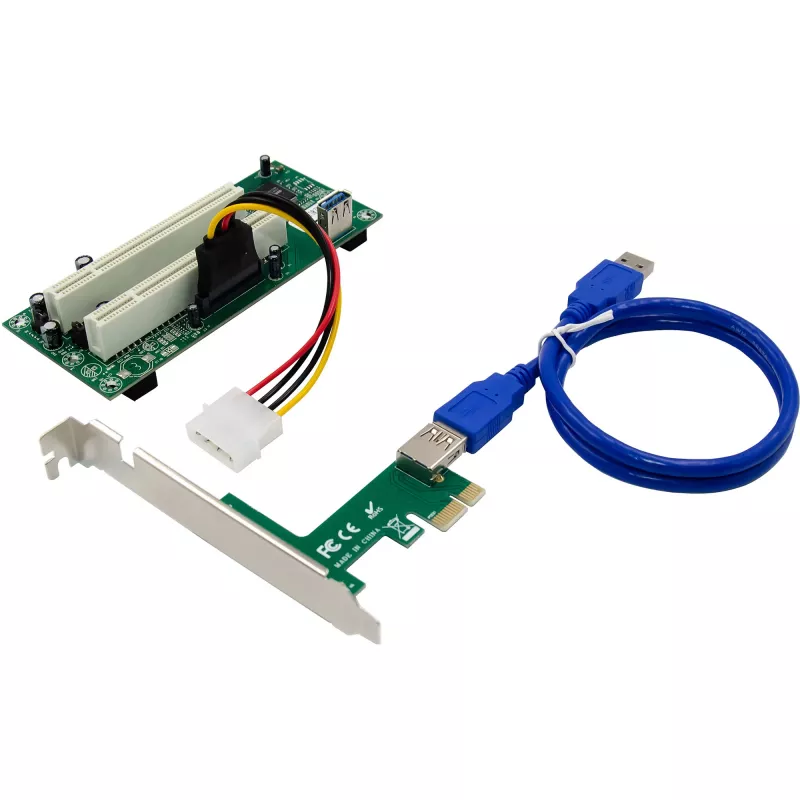

Lieferumfang

1x InLine PCIe x1 auf 2× PCI Schnittstellenkarte (Hauptkarte, mit PCIe-Steckkarte)
1x Zusatzkarte mit 2× PCI-Steckplätzen
1x 60 cm Verbindungskabel zwischen Haupt- und Zusatzkarte
1x SATA-15-Pin-Stromkabel (ca. 5 cm)
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619K. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: PCI, Host-Schnittstelle Geschlecht: Männlich. Chipsatz: ASMedia ASM1083. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Unterstützte Server-Betriebssysteme: Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016. Breite: 132 mm, Tiefe: 1,84 mm, Höhe: 60 mm. Mitgelieferte Kabel: SATA, USB, Paketbreite: 125 mm, Pakettiefe: 180 mm

Verwendung

Installieren Sie die Hauptkarte in einen verfügbaren PCIe-x1-Steckplatz auf dem Motherboard, verbinden Sie die Zusatzkarte mit dem mitgelieferten 60-cm-Kabel und versorgen Sie die Hauptkarte über das SATA-15-Pin-Stromkabel mit Strom. Das Betriebssystem sollte den Adapter automatisch erkennen; installieren und konfigurieren Sie dann alle älteren PCI-Erweiterungskarten in den Steckplätzen der Zusatzkarte gemäß der Dokumentation der Karten.

Empfehlungen

Verbinden Sie das SATA-Stromkabel für einen zuverlässigen Betrieb mit einer stabilen Stromquelle und sichern Sie beide Karten im Gehäuse, um die Steckverbinder nicht zu belasten. Überprüfen Sie die Kompatibilität des Betriebssystems mit der ASMedia-ASM1083-Brücke bei älteren Systemen und platzieren Sie die Zusatzkarte so, dass sie weder den Luftstrom noch andere Komponenten behindert.
