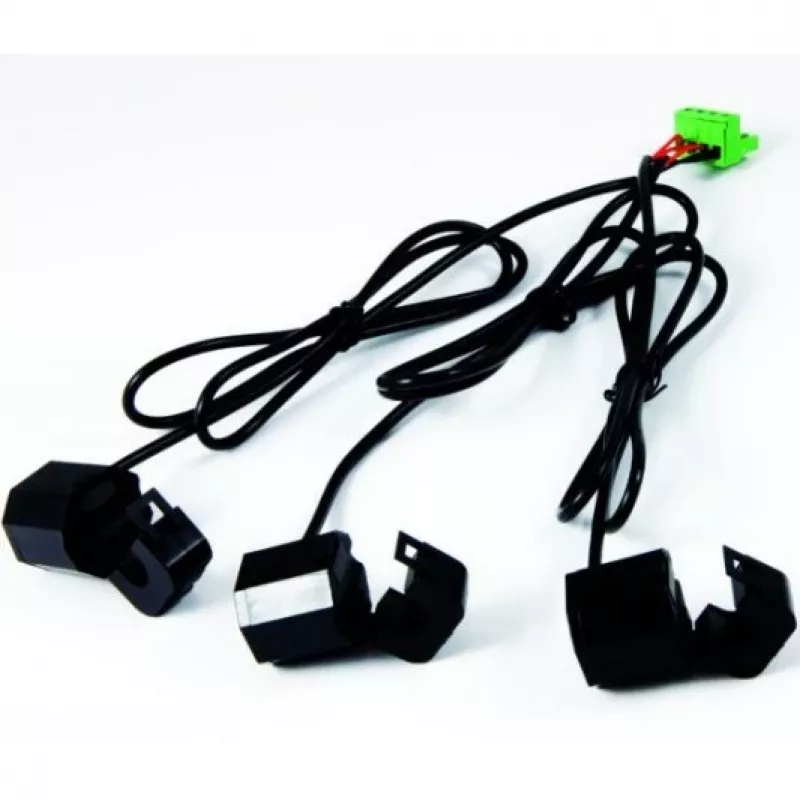

Klemme ALLNET ALL369X-A050 1 cm Schwarz

Satz von drei Induktionsstromklemmen zur Verwendung mit den ALLNET-Strommessgeräten ALL3690 / ALL3691. Jede Klemme hat einen Innendurchmesser (Öffnung) von 10 mm und ist für die Messung von Strömen bis zu 50 A pro Phase über alle drei Phasen ausgelegt. Diese Klemmen dürfen nur bei angeschlossener Last verwendet werden und dürfen nicht ohne einen vorhandenen Strompfad betrieben werden.

Vorteile

Die ALLNET ALL369X-A050 Klemmen bieten eine kompakte 1 cm Öffnung in einem schwarzen Gehäuse und stellen eine platzsparende und einheitliche Lösung für die Drehstrommessung dar. Ihr Design gewährleistet eine einfache Befestigung um Leiter und die Kompatibilität mit den Strommessgeräten ALL3690/ALL3691. Die Klemmen sind leicht und einfach zu positionieren, um zuverlässige Strommesswerte bis zu 50 A pro Phase zu erhalten.

Geeignet für

• Drehstromüberwachung mit ALLNET ALL3690 / ALL3691 Strommessgeräten
• Messung von Leiterströmen bis zu 50 A pro Phase
• Anwendungen, die eine kompakte 10 mm Klemmöffnung erfordern

Technische Daten

• Modell: ALLNET ALL369X-A050
• Innendurchmesser (Öffnung): 10 mm (1 cm)
• Farbe: Schwarz
• Maximaler Strom: 50 A pro Phase
• Menge: Satz mit 3 Klemmen (für drei Phasen)
• Kompatibilität: ALLNET ALL3690, ALL3691 Strommessgeräte
• MPN: ALL369x-A050
• EAN: 4038816000118

Verwendung

Platzieren Sie jede Klemme um den Leiter der entsprechenden Phase und sichern Sie die Klemme so, dass der Leiter innerhalb der 10 mm Öffnung sitzt. Schließen Sie die Klemmen gemäß den Anweisungen des Messgeräts an das ALL3690 oder ALL3691 Strommessgerät an. Stellen Sie sicher, dass das Messsystem für Drehstromeingang konfiguriert ist, und überprüfen Sie die Messwerte, während der Stromkreis unter Last steht. Schließen Sie die Klemmen nicht an das Messgerät an, wenn kein Strom durch den Leiter fließt.

Empfehlungen

Installieren und entfernen Sie die Klemmen nach Möglichkeit immer im spannungslosen Zustand und befolgen Sie die elektrischen Sicherheitsvorschriften. Betreiben Sie die Klemmen oder das Messgerät niemals ohne Last, gemäß dem Produkthinweis: "Stromklemmen NIEMALS ohne Last anschließen (ALL369x)".
