InLine 76660P Interner U.2-Adapter PCIe Stecker 4 Gbit/s 3,3 V

Unterstützt zwei 2,5-Zoll-NVMe-SSDsfür maximale Leistung und Flexibilität
PCIe 3.0 x8-Verbindungmit bis zu 64 Gb/s Bandbreite
Automatische Lane-Erkennung (Bifurkation)für optimale Systemintegration
LED-Anzeigenfür einfache Fehlerdiagnose und Betriebsstatus
Keine zusätzlichen Treiber erforderlich- native Windows- und Linux-Unterstützung

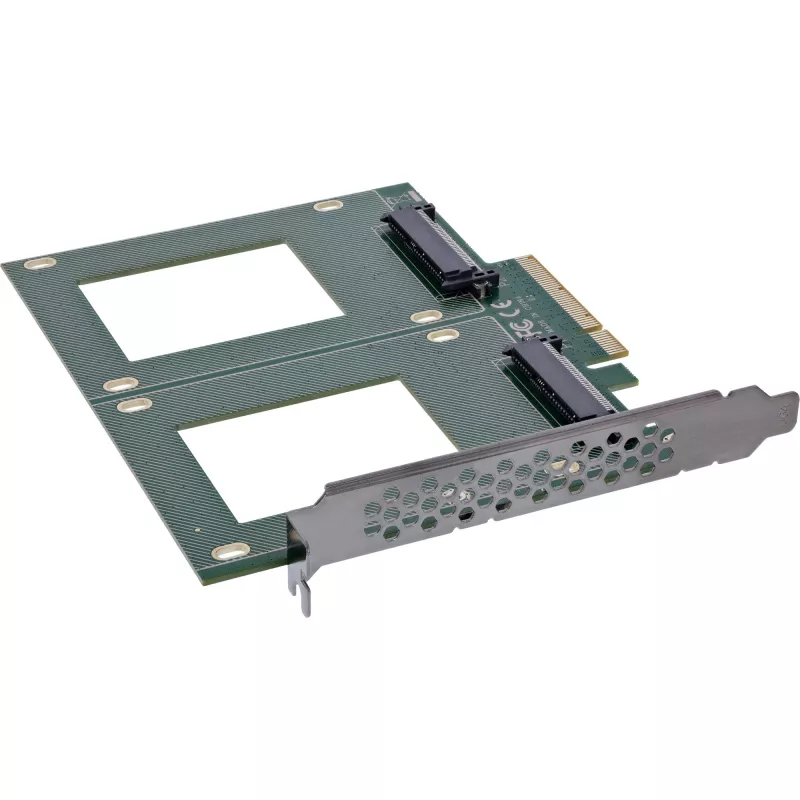

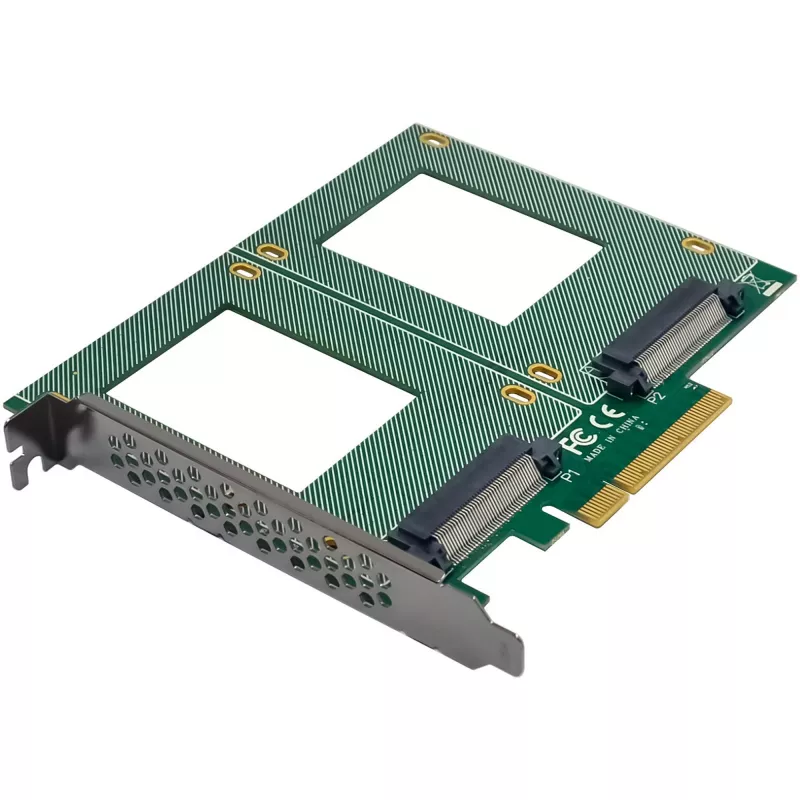

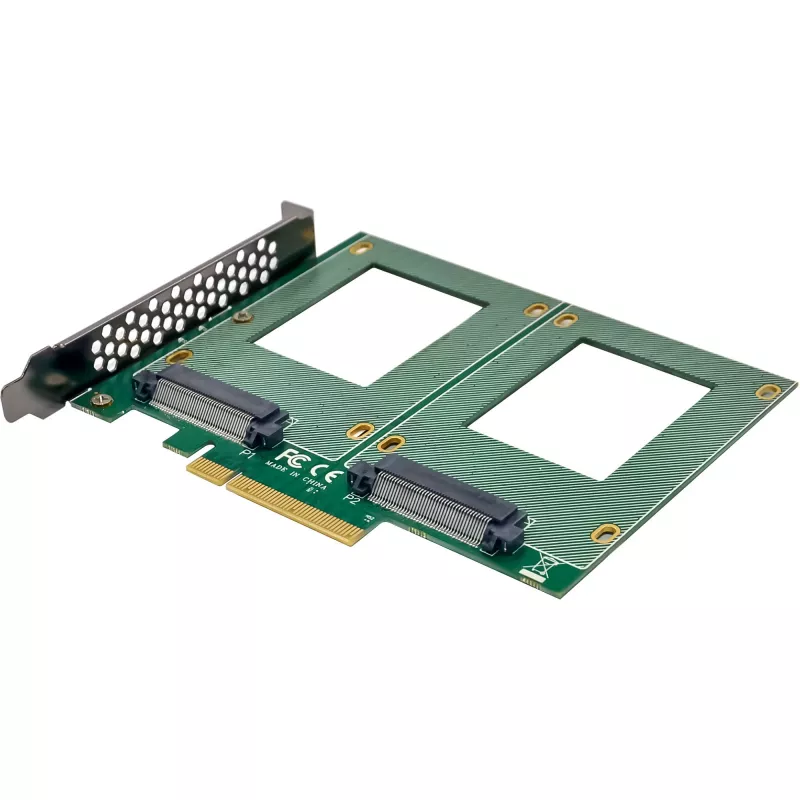

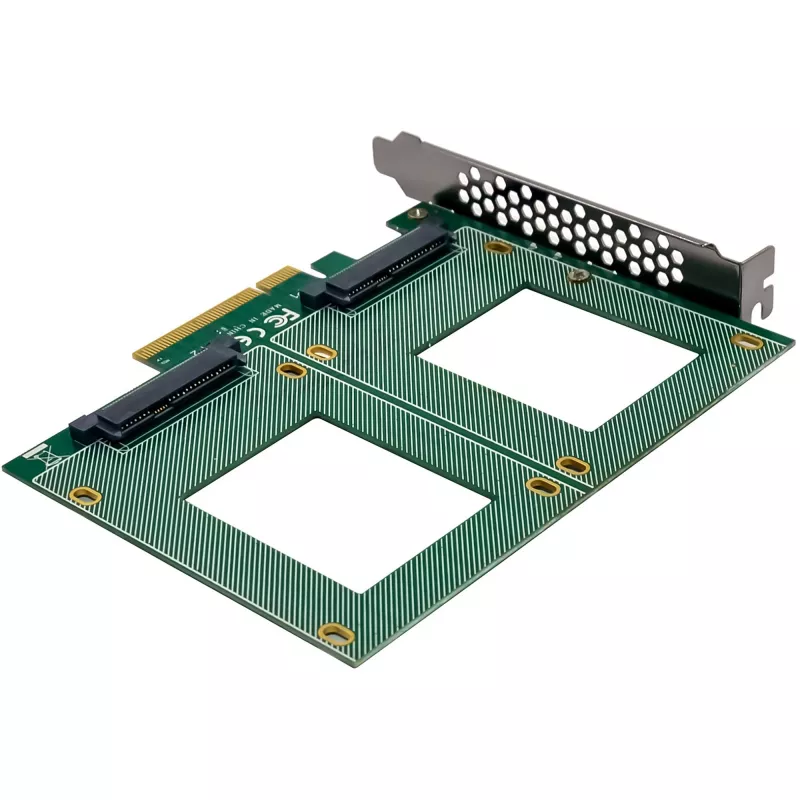

Die InLine® PCI Express-Karteerweitert Ihr System um zwei interne U.2-NVMe-SSD-Steckplätzeund ermöglicht den parallelen Betrieb von zwei SSDsmit voller PCIe-Bandbreite. Dank der automatischen Lane-Erkennungerfolgt die Konfiguration für eine optimale Systemintegration.
Mit einer PCIe 3.0 x8-Schnittstellebietet die Karte eine maximale Bandbreite von bis zu 64 Gb/s, wobei jeder U.2-Port eine Datenrate von bis zu 4 GB/sunterstützt. LED-Anzeigen für Lese- und Schreibaktivitätermöglichen eine einfache Überwachung des Betriebsstatus.
Hinweis zu den Abmessungen:
Die Karte hat eine Länge von 143 mmund eine Breite von 122 mm. Bitte stellen Sie sicher, dass Ihr Gehäuse ausreichend Platz für die Installation bietet und eine ausreichende Belüftung gewährleistet ist.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 (8 GT/s) x8 Lanes (bietet bis zu 64 Gb/s Bandbreite)

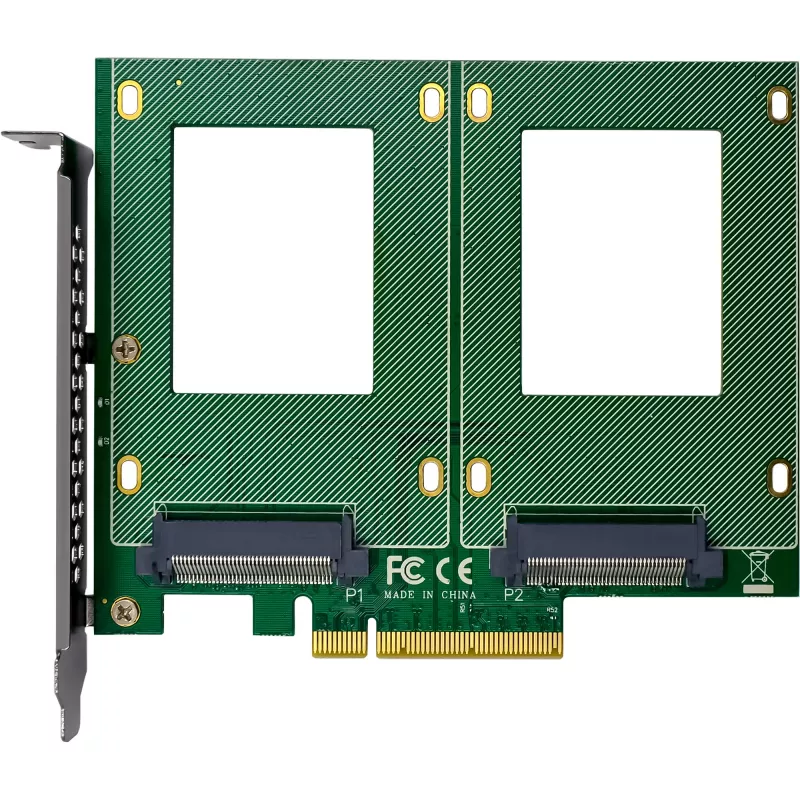

Anschluss-Schnittstellen: 2 x SFF-8639-Anschlüsse (für die Installation von 2,5-Zoll-NVMe-SSDs)

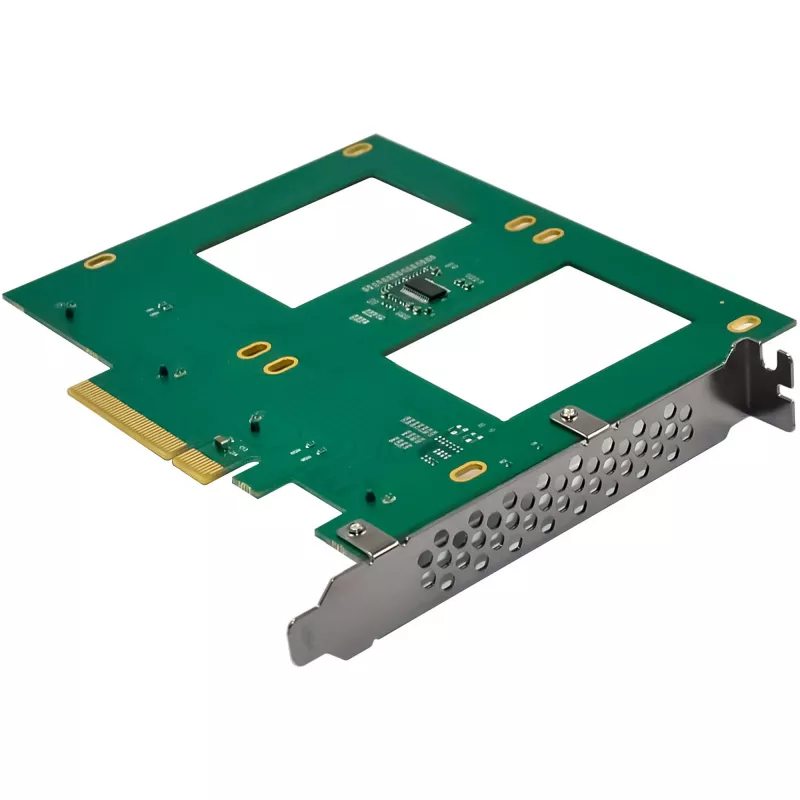

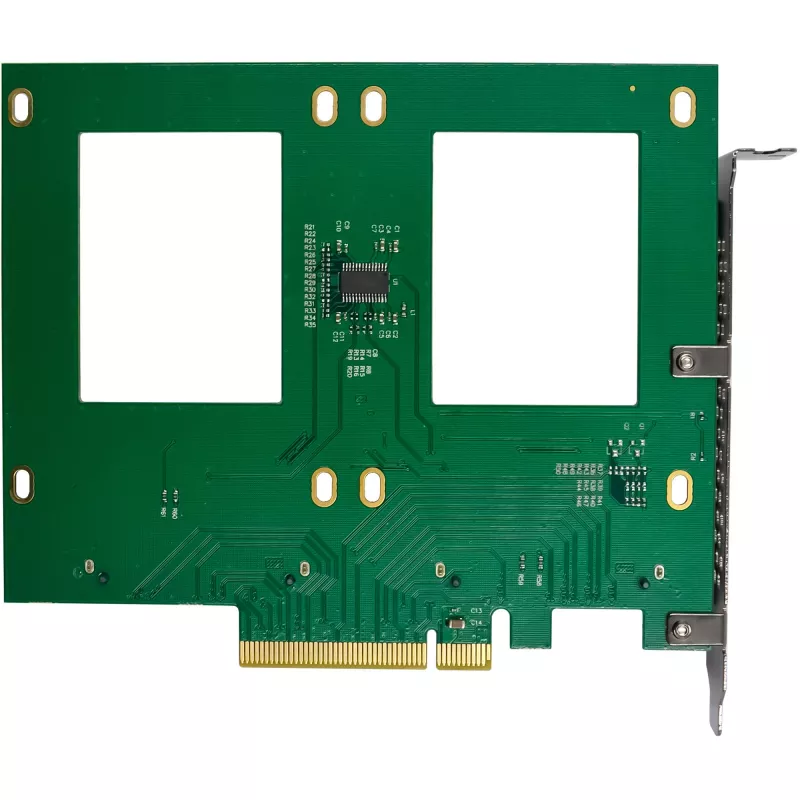

Chipsatz: PI6C20400BLE
Kompatible U.2-Geräte: Unterstützt 2,5-Zoll-NVMe-SSDs gemäß SFF-8639-Standard
Datenrate: Jeder Port unterstützt Übertragungsraten von bis zu 4 GB/s
Abmessungen: 143 mm x 122 mm (PCIe-Platine)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration während des Starts
Onboard-LED-Anzeigen (2x Lese-/Schreibaktivitäts-LEDs)
Die U.2-SSDs beziehen ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
Keine zusätzlichen Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien PCIe 3.0 x8- (oder x16-)Steckplatz
Mainboard, das PCIe-Bifurkation unterstützt

BIOS-/UEFI-Einstellungen für PCIe-Bifurkation:
Damit beide U.2-NVMe-SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Steckplatz im BIOS/UEFI häufig auf den Bifurkationsmoduseingestellt werden. Dadurch werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z. B. ein x8-Steckplatz in zwei x4-Kanäle).
Die genaue Bezeichnung variiert je nach Motherboard-Hersteller und BIOS-/UEFI-Version. Es können Begriffe wie "PCIe Bifurcation", "Lane Splitting"oder "PCIe Slot Configuration"verwendet werden. Bitte konsultieren Sie Ihr Mainboard-Handbuch für die korrekte Einstellung und überprüfen Sie dann, ob beide NVMe-SSDs erkannt werden.
Betriebssystemunterstützung:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat)

Lieferumfang:

1 x InLine® PCI Express-Karte auf 2x interne U.2 NVMe SFF-8639
1 x Handschraubendreher
8 x Schrauben
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0 °C – 55 °C
Lagertemperatur: -40 °C – 70 °C
Feuchtigkeit: 10 % – 90 % nicht kondensierend

InLine 76660P. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: U.2, Host-Schnittstellen-Steckertyp: Stecker. Herkunftsland: Taiwan. Datenübertragungsrate (max.): 4 Gbit/s, Bandbreite: 64 Gbit/s. Eingangsspannung Stromversorgung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Verwendung

Installieren Sie die InLine PCIe-Karte in einen freien PCIe 3.0 x8- oder x16-Steckplatz auf einem kompatiblen Motherboard. Befestigen Sie die Karte und schließen Sie zwei 2,5-Zoll U.2 NVMe SSDs an die SFF-8639-Anschlüsse an. Stellen Sie sicher, dass das Gehäuse ausreichend Platz (143 mm × 122 mm) und Belüftung bietet. Die Stromversorgung der Laufwerke erfolgt über den PCIe-Steckplatz; es sind keine zusätzlichen Stromkabel erforderlich. Starten Sie das System und überprüfen Sie im BIOS/UEFI, ob die Geräte erkannt werden.

Empfehlungen

Um beide U.2-NVMe-SSDs gleichzeitig zu betreiben, aktivieren Sie bei Bedarf die PCIe-Bifurkation (Lane-Splitting) im Motherboard-BIOS/UEFI. Die BIOS-Einstellung kann "PCIe Bifurcation", "Lane Splitting" oder "PCIe Slot Configuration" heißen; konsultieren Sie Ihr Mainboard-Handbuch für genaue Anweisungen. Überprüfen Sie nach der Konfiguration der Bifurkation, ob beide NVMe-Laufwerke vom Betriebssystem erkannt werden.
