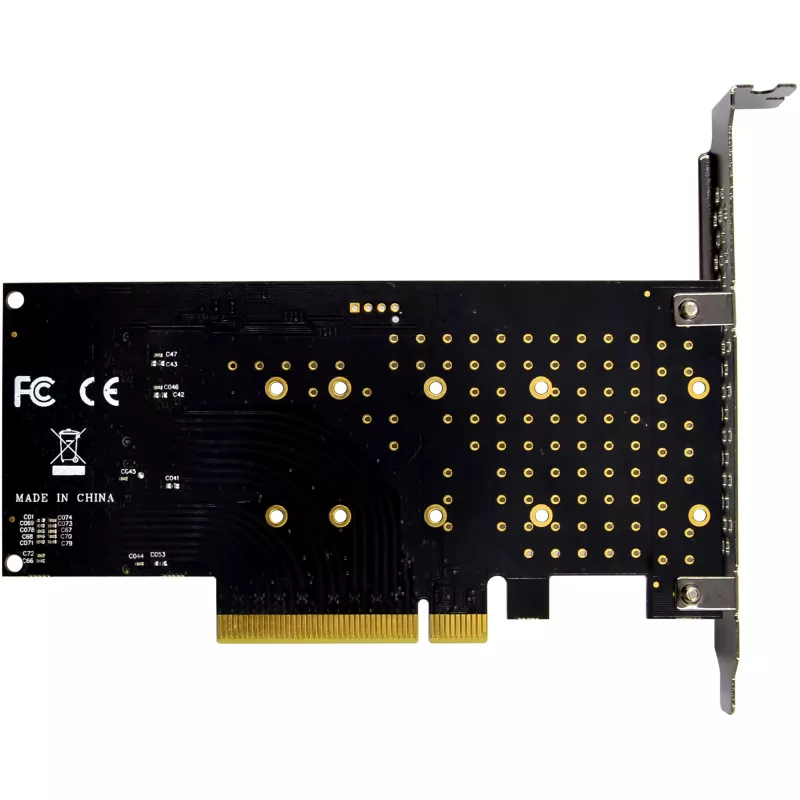

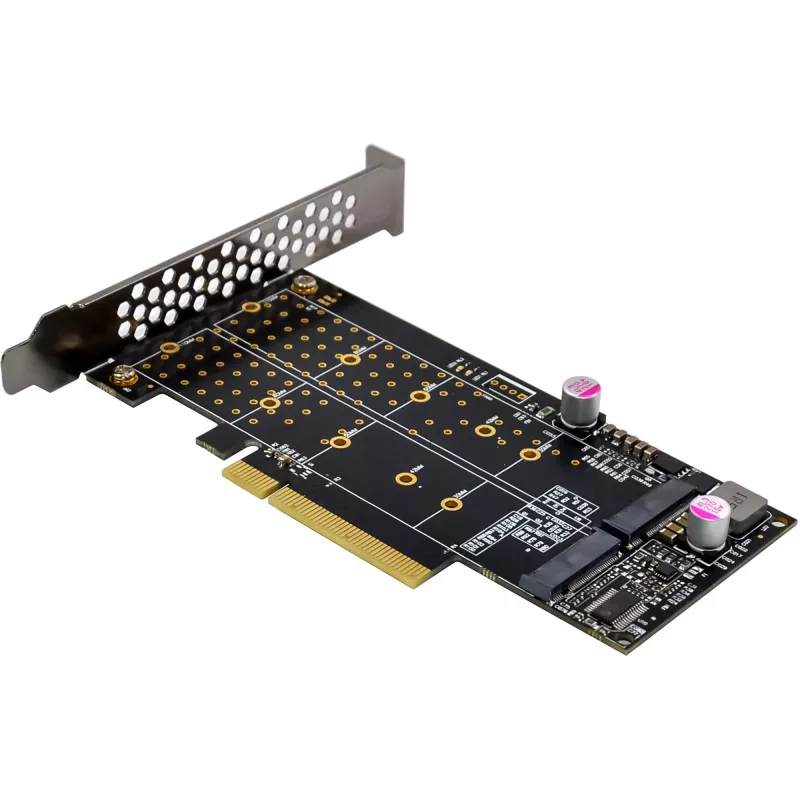

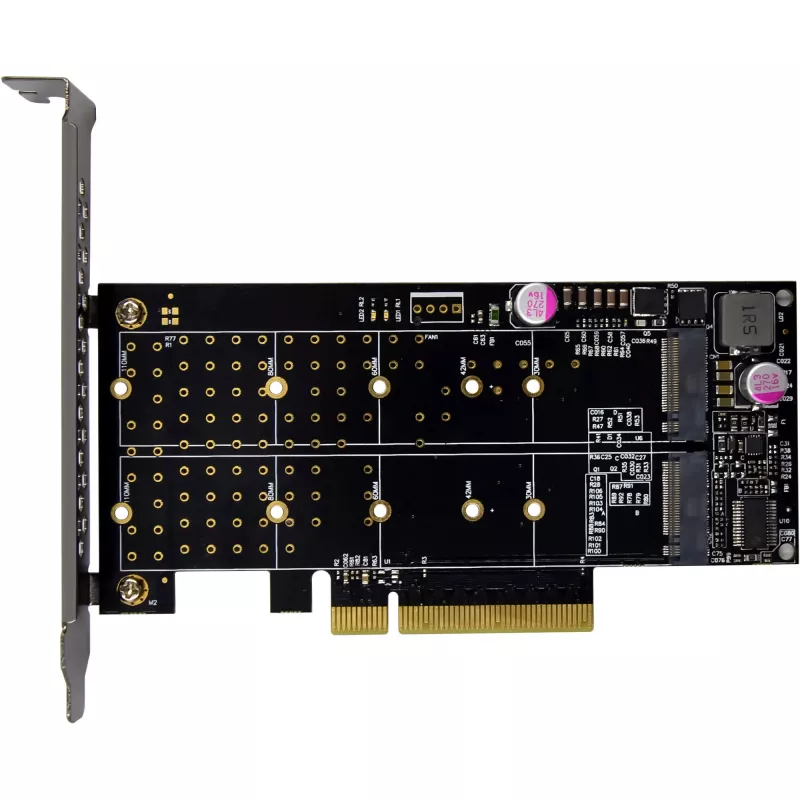

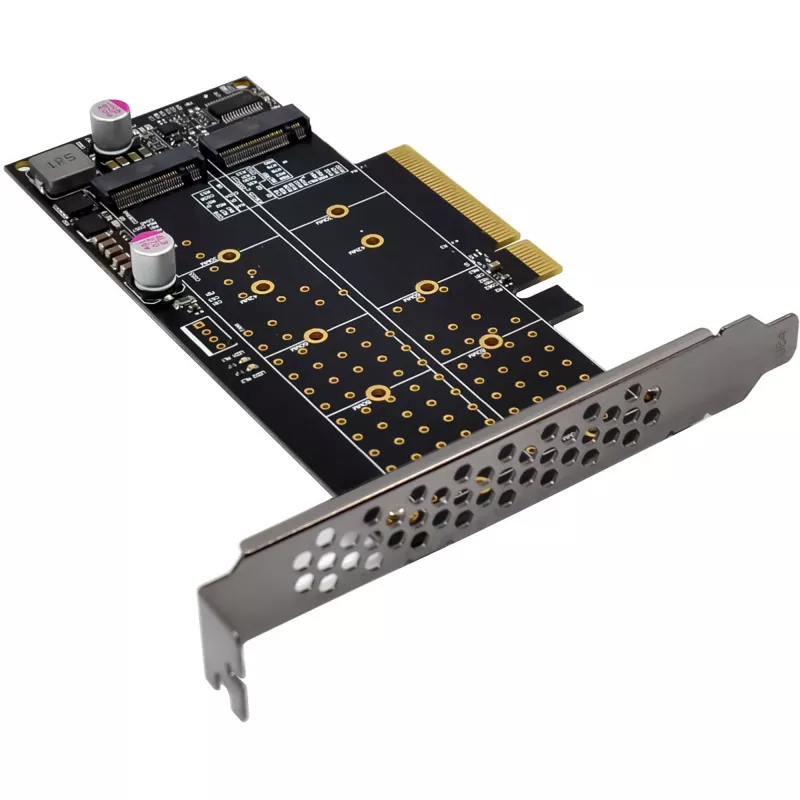

InLine 76660N Interne M.2 Interface-Karte PCIe Männlich 64 Gbit/s

Unterstützt zwei NVMe M.2 SSDsfür maximale Leistung und Flexibilität
PCIe 3.0 x8 Anbindungmit bis zu 64 Gb/s Bandbreite
Hyper M.2 Technologiefür automatische Lane-Konfiguration
LED-Anzeigenfür einfache Fehlerdiagnose und Betriebszustand
Kein zusätzlicher Treiber erforderlich- nativer Windows- und Linux-Support

Die InLine® PCI Express-Karte erweitert Ihr System um zwei interne NVMe M.2-Steckplätze und ermöglicht den parallelen Betrieb von zwei NVMe SSDs mit voller PCIe-Bandbreite. Dank der Hyper M.2 Technologie wird die Lane-Konfiguration beim Booten automatisch erkannt, für eine optimale Systemintegration.
Mit einer PCIe 3.0 x8 Schnittstelle bietet die Karte eine maximale Bandbreite von bis zu 64 Gb/s, wobei jeder M.2-Steckplatz eine Datenrate von bis zu 4 GB/s unterstützt. LED-Anzeigen für Lese- und Schreibaktivität erleichtern die Überwachung des Betriebszustands.
Technische Daten:

Bus-Typ & PCIe: PCIe 3.0 (8 GT/s) x8 Lanes (für bis zu 64 Gb/s Bandbreite)
Anschluss - Schnittstellen: 2 x M.2 Key M Steckplätze - für den Einbau von NVMe SSDs
Chipsatz: PI6C20400BLE
Kompatible M.2 Modulgrößen: Unterstützt 2230, 2242, 2260, 2280, 22110 SSDs
Datenrate: Jeder Steckplatz unterstützt Transferraten von bis zu 4 GB/s
Abmessungen: 135 mm x 68 mm (PCIe-Karte)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Anzeigen (2 x Lese-/Schreibaktivitäts-LEDs)
M.2 SSDs beziehen ihre Stromversorgung direkt über den PCIe-Bus
Kein zusätzlicher Treiber erforderlich - native Unterstützung durch das Betriebssystem

Systemvoraussetzungen Hardware:

PC mit einem freien PCIe 3.0 x8 (oder x16) Steckplatz
Mainboard, das PCIe Bifurcation unterstützt

PCIe Bifurcation für optimale Nutzung der Karte:
Damit beide M.2 SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Steckplatz häufig im BIOS/UEFI auf den Bifurcation-Modus eingestellt werden. Dadurch werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z.B. ein x8-Steckplatz in zwei x4-Kanäle). Die genaue Bezeichnung variiert je nach Mainboard-Hersteller und BIOS-/UEFI-Version. Es können Begriffe wie "PCIe Bifurcation", "Lane Splitting" oder "PCIe Slot Configuration" verwendet werden. Konsultieren Sie das Handbuch Ihres Mainboards für die korrekte Einstellung und prüfen Sie dann, ob beide NVMe SSDs erkannt werden.
Betriebssystemunterstützung:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat) - kein zusätzlicher Treiber erforderlich

Lieferumfang:

1 x InLine® PCI Express-Karte auf 2x interne NVMe M.2
1 x Low-Profile-Slotblende
1 x Handschraubendreher
4 x Schrauben
2 x Wärmeleitpads
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10 % - 90 % nicht kondensierend

InLine 76660N. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, Host-Schnittstelle Geschlecht: Männlich. Herkunftsland: Taiwan. Chipsatz: PI6C20400BLE, Datenübertragungsrate (max.): 64 Gbit/s. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2. Breite: 135 mm, Tiefe: 68 mm

Verwendung

Installieren Sie die InLine 76660N in einen freien PCIe 3.0 x8 (oder x16) Steckplatz auf dem Mainboard und befestigen Sie sie mit der mitgelieferten Blende und den Schrauben. Setzen Sie NVMe M.2 SSDs in die beiden M.2 Key M Steckplätze ein und fixieren Sie sie bei Bedarf mit den beiliegenden Schrauben und Wärmeleitpads. Wenn Ihr Mainboard PCIe Bifurcation für den gleichzeitigen Betrieb beider M.2-Geräte erfordert, aktivieren Sie die entsprechende Bifurcation- oder Lane-Splitting-Option im BIOS/UEFI (überprüfen Sie das Mainboard-Handbuch für die genaue Einstellung). Starten Sie nach der Installation das System; die Karte nutzt die Hyper M.2 Technologie, um die Lane-Konfiguration automatisch zu erkennen, und das Betriebssystem sollte die Laufwerke ohne zusätzliche Treiber erkennen.

Empfehlungen

Für optimale Leistung beim parallelen Betrieb von zwei NVMe SSDs stellen Sie sicher, dass Ihr Mainboard PCIe Bifurcation unterstützt und der Zielsteckplatz im BIOS/UEFI entsprechend konfiguriert ist (z.B. x8 → zwei x4-Kanäle). Überprüfen Sie die Kompatibilität mit Ihren NVMe-Laufwerken und konsultieren Sie das Mainboard-Handbuch, falls beide SSDs nicht erkannt werden.
