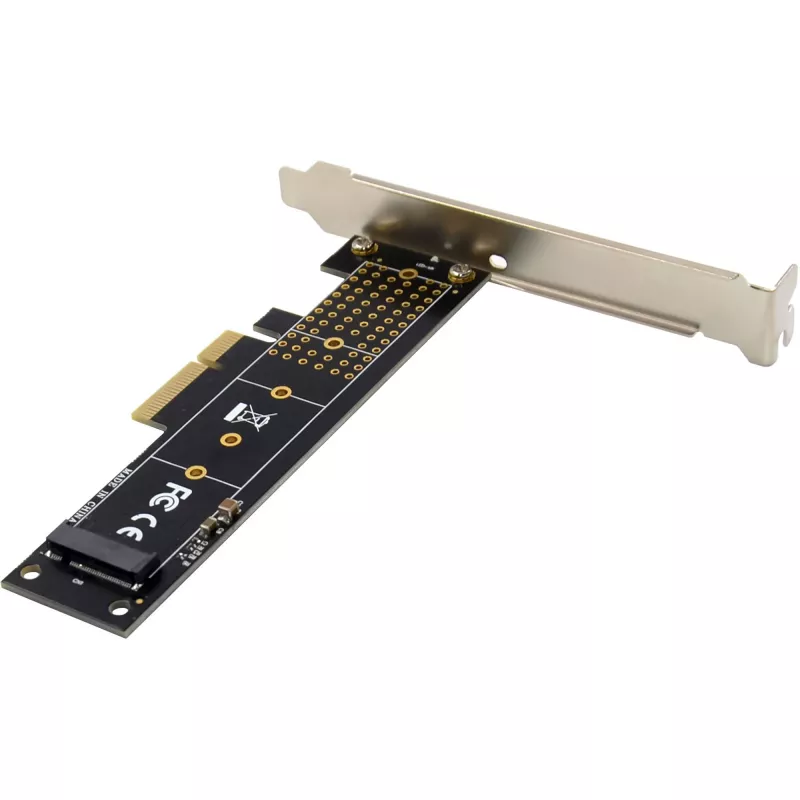

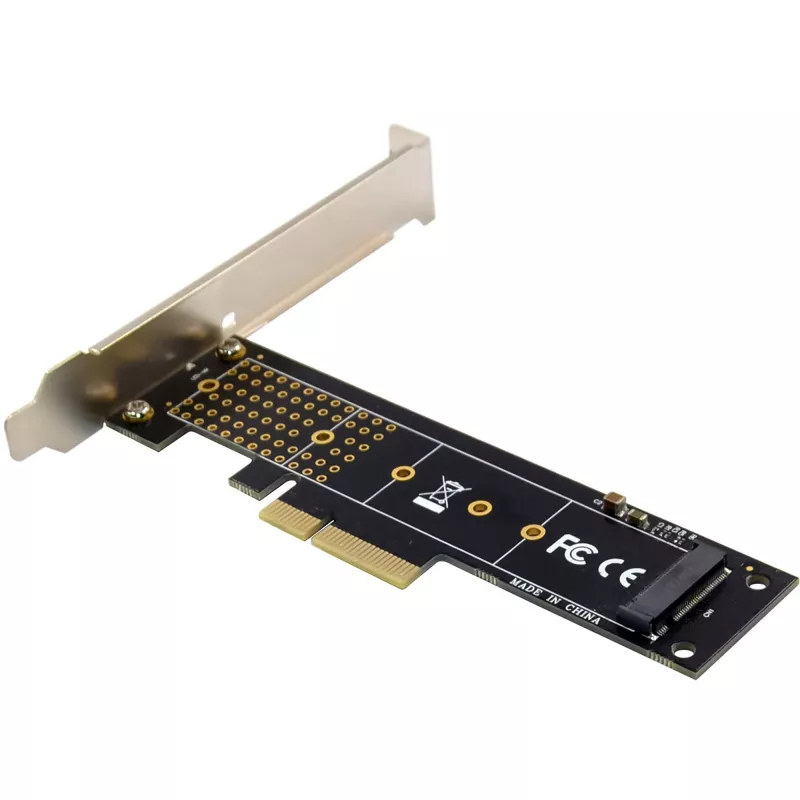

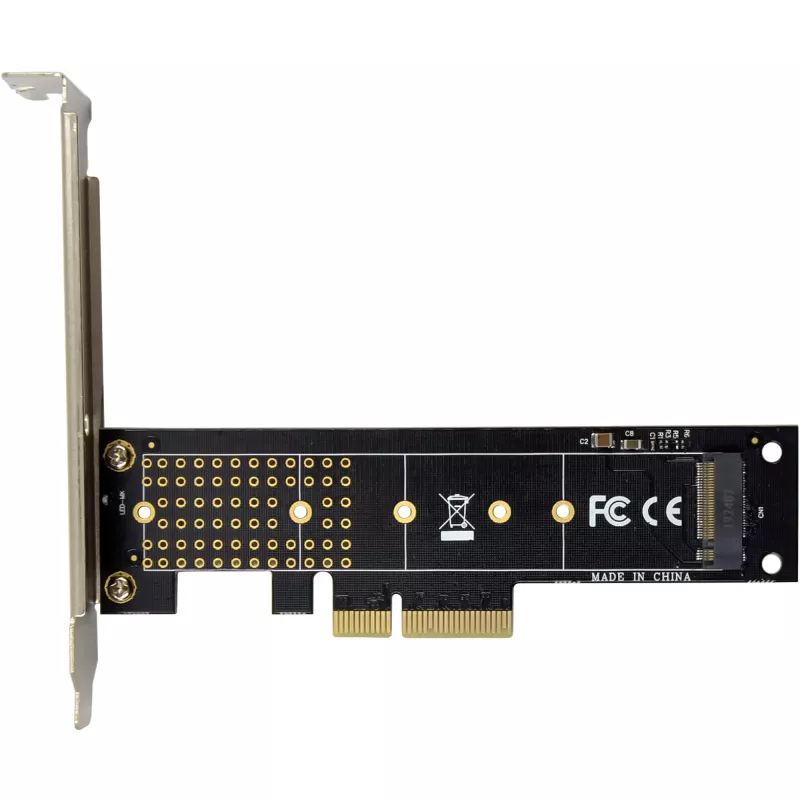

Schnittstellenadapter InLine 76619I — InLine 76619I externe Schnittstellenkarte/Adapter

Flexible SSD-Kompatibilität:Unterstützt M.2 SSDs mit Key M und B+M Keys auf Basis von NVMe – ideal für leistungsstarke Speicherlösungen.
Breite Gehäusekompatibilität:Dank flachem Blech auch für kompakte Computergehäuse und Serverumgebungen geeignet.
Keine zusätzliche Verkabelung erforderlich:Die Stromversorgung erfolgt direkt über den PCIe-Bus – einfache Integration ohne zusätzlichen Aufwand.
Hohe Leistungsreserven:PCIe v3.0 x4 für schnelle Datenübertragung mit niedriger Latenz – ideal für anspruchsvolle Anwendungen.
Umfangreiche Unterstützung von SSD-Formfaktoren:Kompatibel mit SSD-Längen von 2230 bis 22110 – maximale Flexibilität beim Systemdesign.

Die InLine PCIe x4 Schnittstellenkarte bietet eine leistungsstarke Lösung zur Integration moderner NVMe SSDs in bestehende Systeme. Entwickelt gemäß PCI Express v3.0, ermöglicht sie die Verwendung von M.2 SSDs mit Key M und B+M Key, sofern diese auf dem NVMe-Protokoll basieren. SATA- oder PCIe x2-Varianten werden konsequent ausgeschlossen, um maximale Leistung und Kompatibilität sicherzustellen.
Besonders praktisch: Die Karte unterstützt SSD-Längen von 2230 bis 22110 und eignet sich damit für zahlreiche Anwendungen – von kompakten Mini-PCs bis hin zu Hochleistungs-Workstations. Die Stromversorgung erfolgt vollständig über den PCIe-Bus mit 3,3 V, sodass keine separate Stromversorgung erforderlich ist. Dies erleichtert die Installation erheblich, insbesondere in beengten Systemumgebungen.
Die mechanische Integration ist ebenfalls flexibel: Die Karte passt in PCIe-Steckplätze ab x4 aufwärts (x4, x8, x16) und wird mit einem Low-Profile-Slotblech geliefert, was den Einbau in kleine Gehäuse erleichtert. Der mitgelieferte Kühlkörper unterstützt einen thermisch stabilen Betrieb auch unter Volllast.
Die Kompatibilität mit aktuellen Betriebssystemen wie Windows 10/11, Windows Server und Linux (mit NVMe-Unterstützung) rundet das Profil dieser leistungsstarken Schnittstellenkarte ab – ideal für professionelle Anwender und ambitionierte Technik-Enthusiasten gleichermaßen.
Technische Daten

PCIe-Version: PCIe v3.0 x4 Lanes (abwärtskompatibel zu PCIe v2.0 / v1.0)
Schnittstelle: PCIe x4 (mechanisch nutzbar in x4/x8/x16)
Unterstützte SSD-Formate: 2230 / 2242 / 2260 / 2280 / 22110
Unterstützte SSD-Typen:
- M.2 Key M (NVMe)
- M.2 Key B+M (nur NVMe, kein SATA)
Nicht kompatibel:
- M.2 SATA SSDs (B-Key)
- M.2 PCIe x2 SSDs (B-Key)
Protokoll: NVMe (optimiert für hohe I/O-Leistung und niedrige Latenz)
Stromversorgung: direkt über PCIe-Bus (3,3 V)
Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -40 °C bis +85 °C
Maximale Luftfeuchtigkeit: 90%, nicht kondensierend

Unterstützte Betriebssysteme

Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 oder neuer
Linux (mit NVMe-Unterstützung)

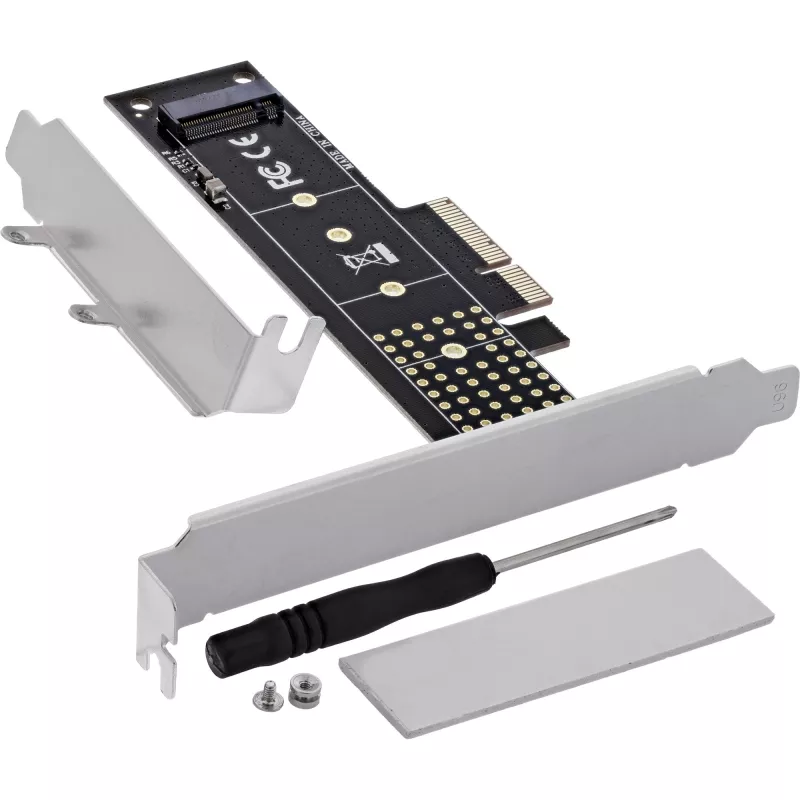

Lieferumfang

1x InLine PCIe x4 Schnittstellenkarte auf M.2 Key M (NVMe)
1x Low-Profile-Slotblech
1x Kühlkörper
1x Schraubendreher
1x Schraube
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619I. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, Host-Schnittstelle Geschlecht: Male. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Unterstützte Server-Betriebssysteme: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Breite: 145 mm, Tiefe: 145 mm, Höhe: 120 mm. Paketgewicht: 30 g, Paketvolumen: 700 cm³

Verwendung

Installieren Sie die Karte in einen freien PCIe x4 (oder größeren) Steckplatz auf dem Motherboard, befestigen Sie bei Bedarf das Low-Profile-Blech am Gehäuse und montieren Sie die M.2 NVMe SSD in der richtigen Längenposition am Adapter. Bringen Sie den mitgelieferten Kühlkörper über der SSD an, um die thermische Stabilität zu verbessern. Es sind keine zusätzlichen Stromanschlüsse erforderlich, da der Adapter über den PCIe-Steckplatz mit Strom versorgt wird. Starten Sie nach der physischen Installation das System und überprüfen Sie die Erkennung des NVMe-Geräts im Betriebssystem; installieren Sie Treiber, falls das Betriebssystem diese benötigt.

Empfehlungen

Verwenden Sie für beste thermische Leistung und anhaltenden Durchsatz den mitgelieferten Kühlkörper und sorgen Sie für ausreichenden Luftstrom im Gehäuse. Stellen Sie sicher, dass das installierte M.2-Modul NVMe-fähig ist (nicht SATA) und dass Motherboard-BIOS und Betriebssystem NVMe-Geräte unterstützen.
