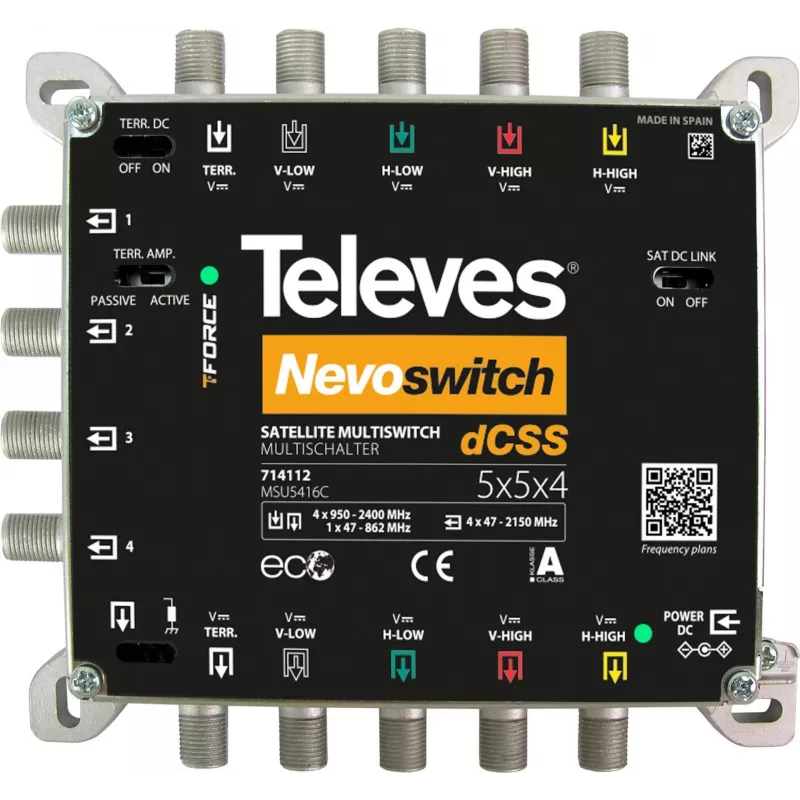

Satelliten-Multischalter Televes 714112 5 Eingänge 4 Ausgänge

Der Satelliten-Multischalter Televes 714112 verfügt über fünf Eingänge (einen terrestrischen und vier Satelliten-Polarisationsebenen) und vier Teilnehmerausgänge. Er unterstützt SCR I (EN50494), SCR II (EN50607) und Legacy-Modi und akzeptiert Eingangsfrequenzen von 950 bis 2150 MHz bei einem Eingangsspannungsbereich von 11–20 V. Das Gerät kann als Endgerät in einer Stern-Topologie oder in Kaskade über einen einfachen Schalter installiert werden. Die integrierte DCFLEX-Funktion ermöglicht es, den Multischalter von jedem Punkt im System aus mit Strom zu versorgen, was Installateuren Flexibilität bei der Wahl der Stromversorgungsmethode bietet.

Vorteile

Der Multischalter unterstützt sowohl moderne SCR-Standards als auch Legacy-Receiver und gewährleistet so die Kompatibilität mit einer Vielzahl von Set-Top-Boxen. Sein Design mit fünf Eingängen (darunter ein passiver terrestrischer Eingang) und vier Ausgängen ermöglicht eine zuverlässige Verteilung von Satelliten- und terrestrischen Signalen. DCFLEX bietet anpassbare Stromversorgungsoptionen, und das Gerät kann hinsichtlich des Stroms von der Kaskade getrennt oder mit ihr verbunden werden, was die Installation in verschiedenen Systemarchitekturen vereinfacht.

Geeignet für

• Kleine Satelliten-TV-Installationen mit bis zu vier Receivern
• Setups, die SCR I (EN50494) oder SCR II (EN50607) erfordern
• Installationen, die terrestrische und Satellitensignale kombinieren
• Stern- oder kaskadierte Multischalter-Topologien

Wichtige technische Daten

• Marke: Televes
• Modell: 714112 (MPN MSU5416C, EAN 8424450186695)
• Eingänge: 5 (1 terrestrisch passiv + 4 Satelliten-Polarisationsebenen)
• Ausgänge: 4 Teilnehmerausgänge
• Unterstützte Modi: SCR I (EN50494), SCR II (EN50607), Legacy
• Frequenzbereich: 950–2150 MHz
• Eingangsspannung: 11–20 V

Verwendung

Schließen Sie die Satelliten-LNB-Polarisationsebenen und die terrestrische Antenne an die entsprechenden Eingänge an und verbinden Sie dann die vier Teilnehmerausgänge mit Receivern oder Verteilerpunkten. Wählen Sie je nach Installationslayout eine Stern- oder Kaskadentopologie; bei Verkabelung in Kaskade stellen Sie den Geräteschalter auf den Kaskadenmodus. Konfigurieren Sie die Receivereinstellungen nach Bedarf für SCR I, SCR II oder Legacy-Betrieb. Versorgen Sie den Multischalter von einem beliebigen geeigneten Punkt im System mit Strom und nutzen Sie DCFLEX, um den bevorzugten Stromversorgungsort auszuwählen.

Empfehlungen

Überprüfen Sie vor der Installation die Kompatibilität des Receivers mit den SCR-Standards und stellen Sie sicher, dass Kabellängen und Steckverbinder den bewährten Verfahren für die Satellitenverteilung entsprechen. Bestätigen Sie bei Verwendung des Kaskadenmodus die ordnungsgemäße Trennung oder Verbindung des Multischalter-Strompfads, um Versorgungskonflikte zu vermeiden.
