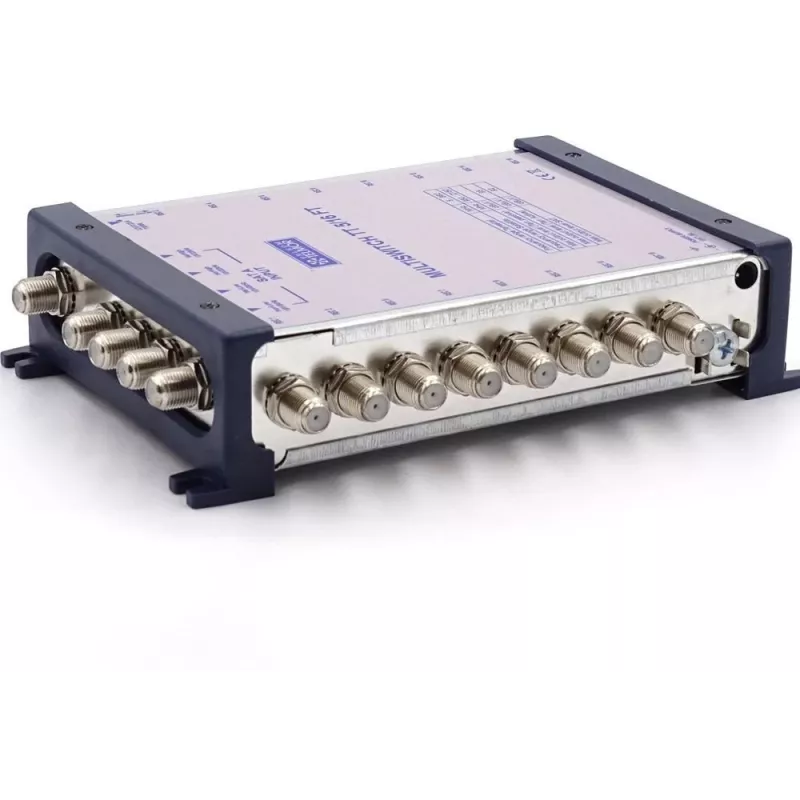

TELMOR Multiswitch TT 5/16 Terminal 4 SAT-Eingänge 16 Ausgänge

Der TELMOR Multiswitch TT 5/16 ist ein leistungsstarker Terminal-Multiswitch zur Verteilung von Satelliten- und terrestrischen Signalen in modernen Mehrfamilienhäusern. Mit 4 SAT-Eingängen (HL, HH, VL, VH) und 1 terrestrischen Eingang bietet er 16 Teilnehmerausgänge und ist ideal für mittlere bis große Installationen. Das Gerät unterstützt DiSEqC 2.0/1.0-Steuerung und arbeitet über den gesamten SAT-ZF-Frequenzbereich (950-2150 MHz) und TER-Frequenzbereich (47-862 MHz). Das kompakte Terminal-Design ermöglicht eine einfache Integration in bestehende Verteilnetze.

Vorteile

• Unterstützt bis zu 16 Teilnehmer mit individueller Signalverteilung
• Kompatibel mit DiSEqC 2.0/1.0 für erweiterte Satellitensteuerung
• Hohe Isolation zwischen Ein- und Ausgängen minimiert Interferenzen
• Stromversorgung über Receiver oder optionales externes Netzteil für Flexibilität
• Robuste F-Steckverbinder für zuverlässige Signalübertragung

Geeignet für

• Apartmentgebäude und Mehrfamilienhäuser, die Satelliten- und terrestrische TV-Verteilung benötigen
• Installationen, bei denen ein Terminal-Multiswitch für einfache Integration erforderlich ist
• Systeme mit DiSEqC-gesteuerten LNBs und Antennen

Wichtige Spezifikationen

• Anzahl SAT-Eingänge: 4 (HL, HH, VL, VH)
• Anzahl TER-Eingänge: 1
• Anzahl Teilnehmerausgänge: 16
• SAT-ZF-Frequenzbereich: 950 - 2150 MHz
• TER-Frequenzbereich: 47 - 862 MHz
• SAT-ZF-Verstärkung (Teilnehmer): 0 dB (±2 dB)
• TER-Verstärkung (Teilnehmer): -2 dB (±2 dB)
• SAT-ZF-Eingangsisolation: >30 dB
• TER-Eingangsisolation: >30 dB
• Teilnehmerausgangsisolation: >25 dB
• Maximaler Ausgangspegel (SAT): 95 dBµV
• Maximaler Ausgangspegel (TER): 85 dBµV
• Steuerprotokoll: DiSEqC 2.0 / 1.0
• Schaltspannungen: 13V / 18V
• Schalttöne: 0 kHz / 22 kHz
• Stromversorgung: Receiver-gespeist / Externes Netzteil (optional)
• Stromaufnahme (von Receivern): < 100 mA
• Anschlusstyp: F-Stecker
• Multiswitch-Typ: Terminal
• Betriebstemperatur: -20°C bis +50°C

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige F-Steckverbinder und sorgen Sie für ordnungsgemäße Erdung. Der Multiswitch kann von jedem angeschlossenen Receiver mit Strom versorgt werden; wenn mehr als 16 Receiver verwendet werden, wird ein externes Netzteil empfohlen. Kompatibel mit allen Standard-DiSEqC 2.0/1.0-Geräten.
