Multiswitch Televes MSU5216C 5 in 2x16 dCSS — Multiswitch für Satelliten- und terrestrische Verteilung

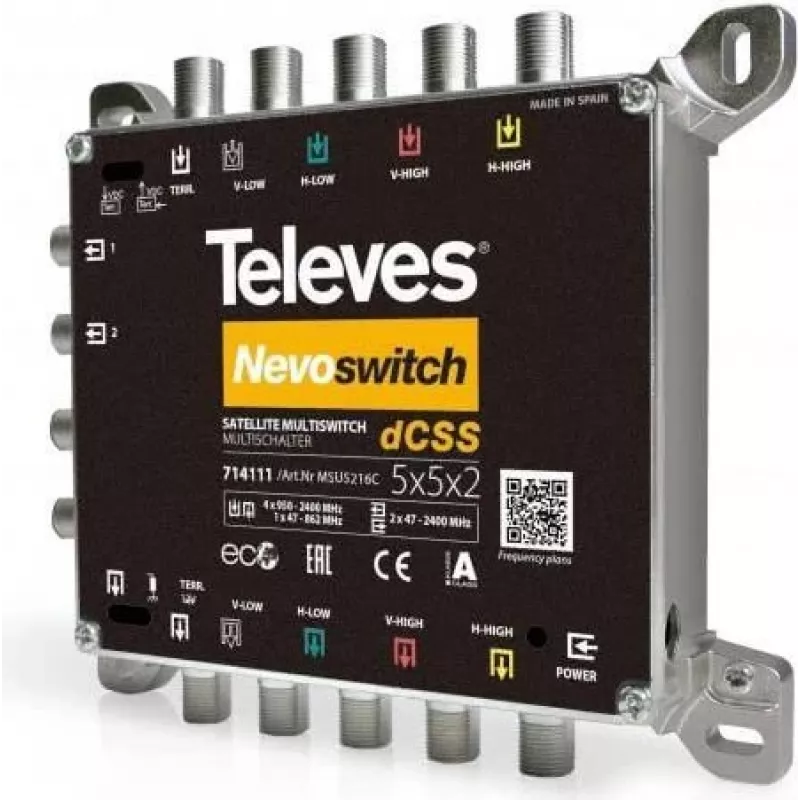

Televes MSU5216C ist ein 5-Eingangs-Multiswitch, der für die zentrale Verteilung von Satelliten- und terrestrischen Fernsehsignalen entwickelt wurde. Das Gerät nimmt vier Satelliten-LNB-Polarisationen und einen terrestrischen Antenneneingang auf und kombiniert sie zu zwei dCSS-kompatiblen Ausgangsleitungen mit jeweils 16 unabhängigen Nutzerkanälen. Konzipiert für Mehrfamilienhäuser und kleine gewerbliche Installationen, bietet der Multiswitch eine stabile Signalführung und ermöglicht es angeschlossenen dCSS-Empfängern, Kanäle unabhängig über eine gemeinsame Koaxialinfrastruktur auszuwählen.

Vorteile

Der Multiswitch unterstützt die dCSS-Technologie auf zwei Ausgängen und erlaubt so mehreren Empfängern die gleichzeitige unabhängige Kanalwahl ohne die üblichen Einschränkungen herkömmlicher Frequenzbandumschaltungen. Das kompakte Gehäuse und die unkomplizierten Anschlüsse vereinfachen die Installation und sparen Platz im Verteiler. Die Signalkombination von Satelliten- und terrestrischen Eingängen macht zusätzliche externe Kombinierer überflüssig, und das Gerät ist mit gängigen Einzelkabel-Verteiltopologien kompatibel, wie sie in Wohn- und kleinen Gewerbeimmobilien eingesetzt werden.

Geeignet für

• Mehrfamilien- und Wohnanlagen
• Kleine Hotels, Pensionen und Bürogebäude
• Gemeinschaftsantennenanlagen mit Bedarf an unabhängiger Kanalwahl je Empfänger
• Nachrüstprojekte zur Aufrüstung vorhandener Multiswitche auf dCSS-kompatible Infrastruktur

Wesentliche Spezifikationen

• Eingänge: 4 Satelliten-Polarisationen + 1 terrestrische Antenne
• Ausgänge: 2 dCSS-kompatible Ausgangsleitungen, jede stellt bis zu 16 unabhängige Kanäle bereit
• Technologie: dCSS (digital channel stacking switch) Unterstützung für unabhängigen Teilnehmerzugriff
• Signalkombination: Integrierter Kombinierer für Satelliten- und terrestrische Signale
• Formfaktor: Kompaktes Multiswitch-Gehäuse, geeignet für Geräteracks oder Verteilerkästen

Anwendung

Installieren Sie den Multiswitch an einem zentralen Verteilerpunkt und verbinden Sie die vier Ausgänge des Satelliten-LNB mit den Satelliteneingangsports und die terrestrische Antenne mit dem terrestrischen Eingang. Führen Sie Koaxialkabel von jedem der beiden dCSS-Ausgänge zu Verteilverstärkern oder direkt zu den Steigleitungen, die die Wohnungen oder Räume der Teilnehmer versorgen. Stellen Sie sicher, dass die angeschlossenen Empfänger dCSS unterstützen, um eine unabhängige Kanalwahl zu ermöglichen; bei Empfängern ohne dCSS-Unterstützung gilt das herkömmliche Umschaltverhalten. Befolgen Sie bei der Installation die üblichen Sicherheits- und Erdungsvorschriften für Antennen- und Verteilergeräte.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb hochwertige Koaxialkabel (75 Ω) mit guter Schirmung und halten Sie die Kabellängen möglichst kurz. Überprüfen Sie die Empfängerkompatibilität mit dCSS und konfigurieren Sie die Empfängereinstellungen gemäß den Vorgaben des Satellitenbetreibers oder der Kopfstelle. Falls eine Pegelanpassung erforderlich ist, setzen Sie geeignete Inline-Verstärker oder -Dämpfungsglieder ein, die für kombinierte Satelliten- und terrestrische Verteilung ausgelegt sind.
