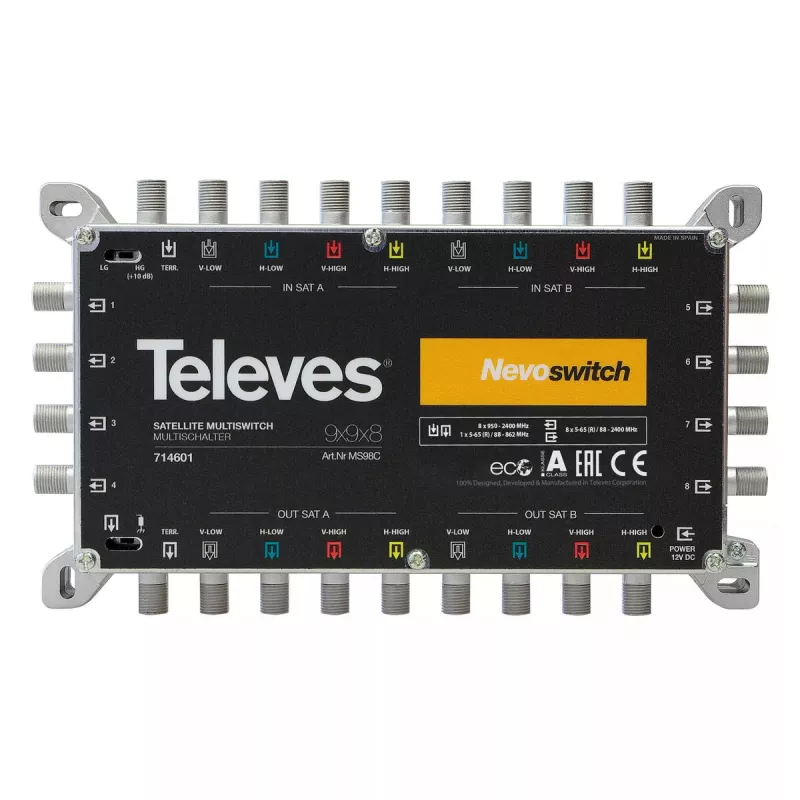

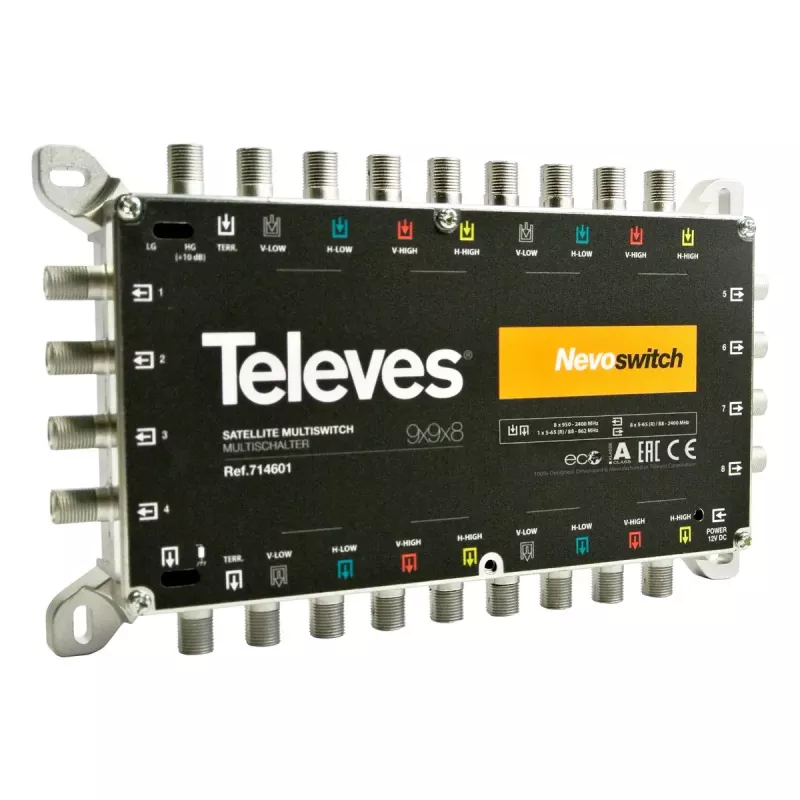

Satelliten-Multischalter Televes 714601 9 Eingänge 17 Ausgänge

Der Satelliten-Multischalter Televes 714601 bietet 9 Eingänge und 17 Ausgänge, um Satellitensignale auf mehrere Empfänger zu verteilen. Er unterstützt einen Frequenzbereich von 950–2400 MHz und ist für kompakte Installationen mit den Abmessungen 206 mm × 29 mm × 121 mm und einem Gewicht von 0,56 kg ausgelegt. Das Gerät arbeitet mit einem 12-V-Eingang und verarbeitet Signalpegel im Bereich von 90–112 dBμV bei einem typischen Stromverbrauch von 85 mA.

Vorteile

Der Multischalter verfügt über einen 10-dB-Low-Gain- (LG) / High-Gain- (HG) Schalter, um das Satelliteneingangssignal pro 8-Benutzer-Gruppe zu dämpfen und so eine Pegelanpassung an unterschiedliche Installationsbedingungen zu ermöglichen. Er unterstützt die Fernspeisung über die VL-Leitung und sorgt für eine Stromzirkulation zwischen allen Eingängen und Kaskaden. Das Gerät ist kompatibel mit Rückkanalanwendungen und entspricht europäischen Design- und Fertigungsstandards.

Geeignet für

• Kleine bis mittlere gemeinsame Satellitenverteilsysteme
• Mehrfamilienhäuser und Mehrwohnungseinheiten mit bis zu 17 Empfängern
• Installationen, die Fernspeisung und Rückkanalunterstützung erfordern

Wichtige Spezifikationen

• Modell: Televes 714601
• Eingänge / Ausgänge: 9 Eingänge, 17 Ausgänge
• Frequenzbereich: 950–2400 MHz
• Betriebsspannung: 12 V
• Signalpegelbereich: 90–112 dBμV
• Stromverbrauch: 85 mA
• Abmessungen (B×T×H): 206 × 29 × 121 mm
• Gewicht: 0,56 kg
• MPN: 714601, EAN: 8424450173077

Verwendung

Montieren Sie den Multischalter gemäß den örtlichen Installationsstandards und schließen Sie die neun Satelliten- und Terrestrischen Eingänge wie vom Hersteller angegeben an. Verwenden Sie Koaxialkabel geeigneter Qualität, um die Ausgänge mit den Empfängern zu verbinden. Stellen Sie den 10-dB-Low-Gain- / High-Gain-Schalter für jede 8-Benutzer-Gruppe ein, um die Ausgangspegel je nach Kabellänge und Empfängerempfindlichkeit anzupassen. Aktivieren Sie die Fernspeisung über die VL-Leitung, wenn eine kompatible Kopfstelle oder ein LNB dies erfordert.

Empfehlungen

Überprüfen Sie für einen stabilen Betrieb die Eingangssignalpegel vor der Installation und verwenden Sie geeigneten Überspannungsschutz und Erdung. Stellen Sie bei der Verwendung mehrerer Kaskaden die Kompatibilität der Stromzirkulation und der Fernspeisung über die gesamte Kette sicher.
