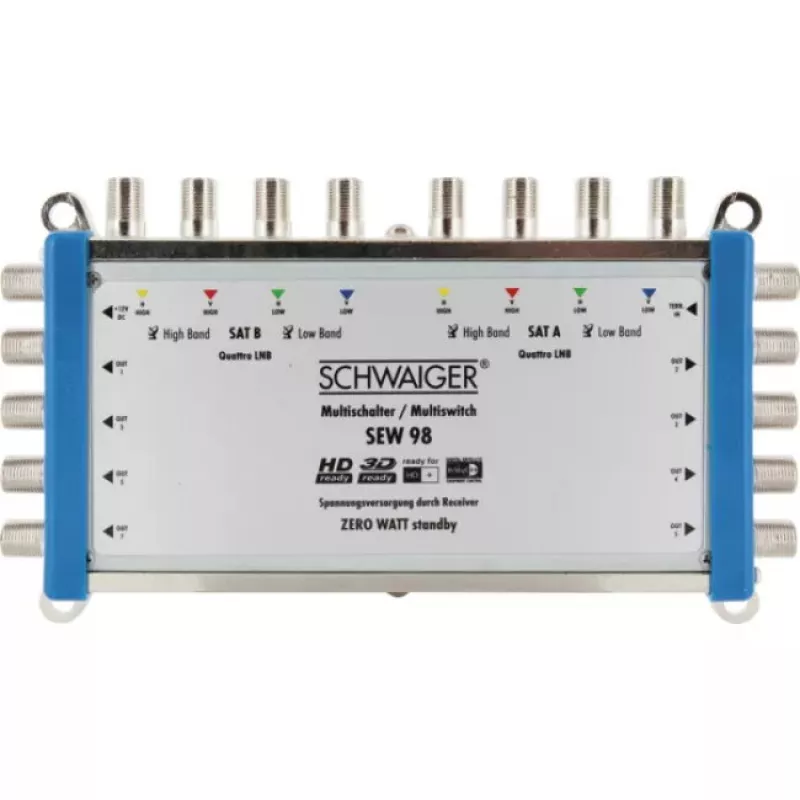

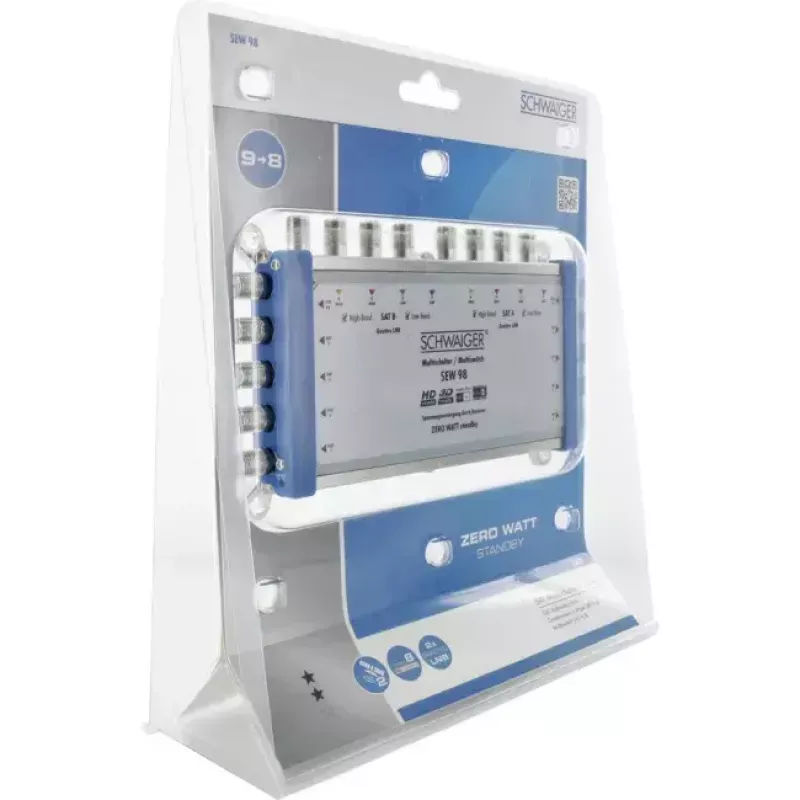

Satelliten-Multischalter Schwaiger SEW98 531

Der SCHWAIGER Satelliten-Multischalter SEW98 531 verteilt digitale Signale von zwei Satellitenpositionen an bis zu acht Receiver. Als Signalquelle wird ein Quattro-LNB benötigt und er bietet jedem angeschlossenen Receiver einen unabhängigen Programmzugriff. Das Gerät wird passiv über die angeschlossenen Receiver mit Strom versorgt und schaltet gemeinsam mit dem LNB in einen 0-W-Schlafzustand, wenn keine Receiver Strom anfordern.

Vorteile

Der Multischalter bietet neun Eingänge und acht Ausgänge, unterstützt einen Eingangsfrequenzbereich von 950–2150 MHz und liefert LNB-Strom mit 14 V und 18 V. Seine kompakten Abmessungen (155 mm × 20 mm × 80 mm) ermöglichen den Einbau auf begrenztem Raum. Das Gerät ermöglicht die gleichzeitige, unabhängige Programmauswahl auf allen angeschlossenen Receivern und benötigt im Normalbetrieb kein separates Netzteil.

Geeignet für

• Kleine bis mittlere Satelliten-TV-Installationen mit mehreren Räumen
• Verteilung von zwei Satellitenpositionen an bis zu acht Teilnehmer
• Installationen mit einem Quattro-LNB
• Installationen mit begrenztem Platzangebot, die einen kompakten Multischalter erfordern

Technische Daten

• Marke: SCHWAIGER
• Modell / MPN: SEW98 531
• EAN: 4004005370324
• Eingänge / Ausgänge: 9 Eingänge, 8 Ausgänge
• Eingangsfrequenzbereich: 950–2150 MHz
• LNB-Stromversorgung: 14 V / 18 V (gespeist durch angeschlossene Receiver)
• Abmessungen (B × T × H): 155 mm × 20 mm × 80 mm

Verwendung

Verbinden Sie die vier Ausgänge eines Quattro-LNBs (zwei Satellitenpositionen, vertikale und horizontale Polarisation) mit den entsprechenden Eingängen des Multischalters. Führen Sie Koaxialkabel von den Ausgängen des Multischalters zu jedem Receiver. Die Receiver versorgen den Multischalter und den LNB automatisch mit Strom; im Normalbetrieb ist kein externes Netzteil erforderlich. Überprüfen Sie die Kabelverbindungen und die Receivereinstellungen und wählen Sie dann auf jedem Receiver unabhängig die Programme aus.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb hochwertige Koaxialkabel und stellen Sie sicher, dass der Quattro-LNB korrekt installiert und ausgerichtet ist. Wenn mehrere Receiver nicht angeschlossen sind, verbleiben Multischalter und LNB im 0-W-Schlafmodus, bis ein Receiver Strom anfordert.
