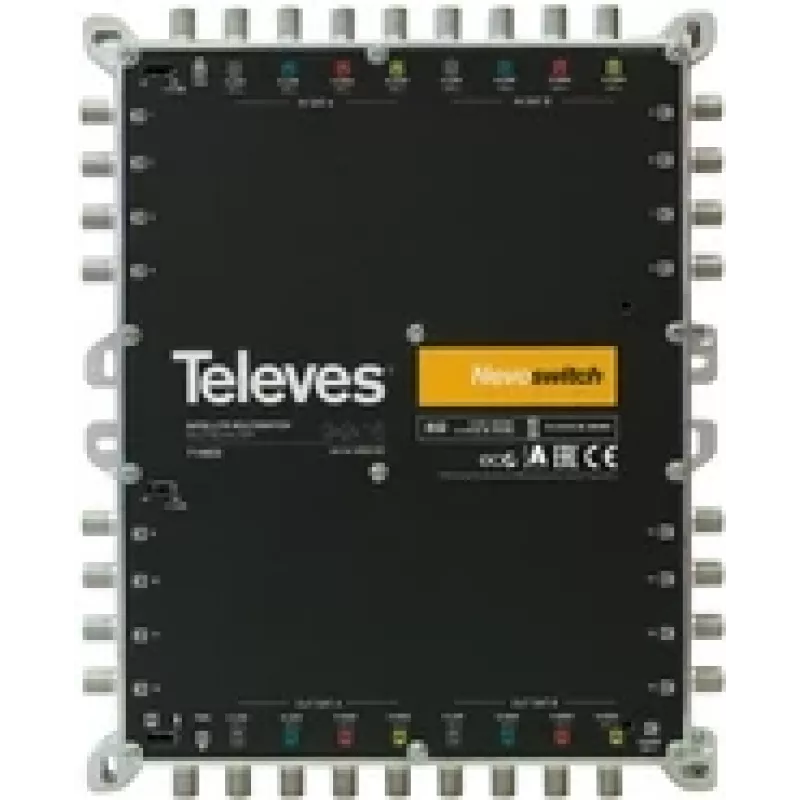

Satelliten-Multischalter Televes 714603 9 Eingänge 25 Ausgänge

Der Satelliten-Multischalter Televes 714603 bietet 9 Eingänge (einen terrestrischen und acht Satelliteneingänge für jeweils vier Polarisationen) und 25 Ausgänge zur Verteilung von Satelliten- und terrestrischen Signalen. Er unterstützt einen Frequenzbereich von 950–2400 MHz und wird mit 12 V betrieben, was ihn für Mehrteilnehmerinstallationen geeignet macht, bei denen ein kompakter, professioneller Multischalter erforderlich ist.

Vorteile

Das Gerät verfügt über eine wählbare 10 dB Dämpfung (Low-Gain/High-Gain) für jede 8-Teilnehmergruppe, Fernspeisung über VL und Stromzirkulation zwischen Eingängen und Kaskaden sowie Kompatibilität mit Rückkanalanwendungen. Das europäische Design und die Fertigung gewährleisten eine gleichbleibende Verarbeitungsqualität und zuverlässige Signalverteilung über alle 25 Ausgänge.

Geeignet für

• Mehrfamilienhäuser und Wohnanlagen
• Satellitenverteilung in KMU und kleinen Büros
• Gemeinschaftsinstallationen mit terrestrischen und Satellitensignalen
• Installationen mit Rückkanalunterstützung

Technische Daten

• Modell: Televes 714603
• Eingänge: 9 (1 terrestrisch + 8 Satellit)
• Ausgänge: 25
• Frequenzbereich: 950–2400 MHz
• Versorgungsspannung: 12 V
• Signalpegelbereich: 90–112 dBμV
• Stromaufnahme: 180 mA
• Abmessungen (B×T×H): 206 × 29 × 255 mm
• Gewicht: 1,186 kg

Verwendung

Installieren Sie den Multischalter an einem trockenen, belüfteten Ort und verbinden Sie die terrestrische Antenne mit dem terrestrischen Eingang und die beiden Satellitenschüsseln (oder Dual-LNB-Ausgänge) entsprechend der Polarisation mit den acht Satelliteneingängen. Verbinden Sie die Koaxialkabel von den Multischalterausgängen mit jeder Teilnehmerdose. Stellen Sie den 10 dB LG/HG-Schalter nach Bedarf ein, um die Satelliteneingangsdämpfung pro 8-Teilnehmergruppe anzupassen. Stellen Sie sicher, dass das Gerät mit 12 V versorgt wird, und aktivieren Sie bei Bedarf die Fernspeisung über VL, um vorgeschaltete Geräte mit Strom zu versorgen.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und eine ordnungsgemäße Erdung, um Signalverluste zu minimieren und die Systemzuverlässigkeit zu erhalten. Überprüfen Sie bei kaskadierten Konfigurationen die Stromzirkulation und Polaritätskonsistenz zwischen den Einheiten und vermeiden Sie eine Überschreitung des angegebenen Eingangspegelbereichs (90–112 dBμV), um Überlastung oder Leistungseinbußen zu vermeiden.
