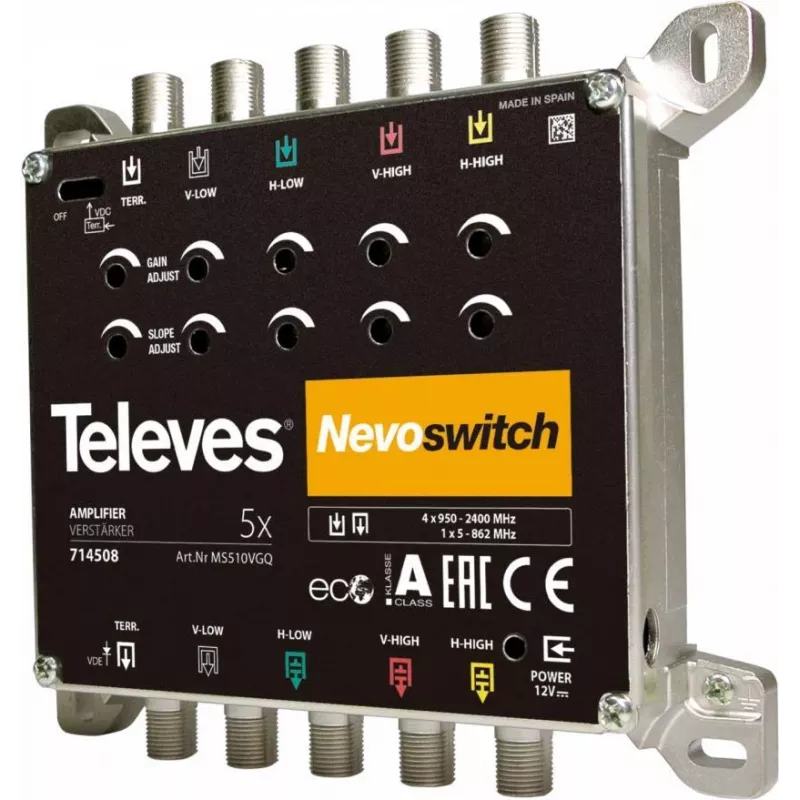

Satelliten-Multischalter Televes 714508 5 Eingänge 5 Ausgänge

Der Televes 714508 Satelliten-Multischalter (NevoSwitch) bietet fünf Eingänge – einen terrestrischen und vier Satelliten-Polarisationsebenen – und fünf unabhängige Ausgänge. Er verteilt und verstärkt terrestrische und Satellitensignale an mehrere Teilnehmer, wobei die Signalqualität erhalten bleibt. Das Gerät unterstützt einen Frequenzbereich von 950–2400 MHz und ist für eine stabile Verteilung in Gemeinschaftsanlagen konzipiert, in denen mehrere Receiver Zugriff auf dieselben Antennen- und LNB-Eingänge benötigen.

Vorteile

Der Multischalter bietet eine kompakte Verteilung eines terrestrischen und vier Satelliten-Polarisationsebenen auf fünf Ausgänge mit integrierter Verstärkung: ca. 10 dB Verstärkung für terrestrische Signale und ca. 11 dB Verstärkung für Satelliteneingänge. Er unterstützt die angegebenen Eingangsspannungspegel und hat eine Stromaufnahme von 300 mA, was eine gleichbleibende Leistung über alle angeschlossenen Receiver gewährleistet. Der Televes 714508 eignet sich für Installationen, die eine zuverlässige Signalverstärkung und einen einfachen Anschluss mehrerer Teilnehmer erfordern.

Geeignet für

• Kleine Mehrfamilienhäuser oder Einfamilienhäuser mit mehreren Räumen, die bis zu fünf unabhängige Ausgänge benötigen
• Verteilung einer terrestrischen Antenne und eines einzelnen LNBs (vier Polarisationsebenen) an mehrere Receiver
• Gemeinschaftsanlagen, bei denen ausgeglichene Signalpegel und Verstärkung erforderlich sind

Technische Daten

• Marke: Televes
• Modell / MPN: 714508
• Eingänge / Ausgänge: 5 Eingänge (1 terrestrisch + 4 Satelliten-Polarisationsebenen) / 5 Ausgänge
• Frequenzbereich: 950–2400 MHz
• Verstärkung: ~10 dB (terrestrisch), ~11 dB (Satellit)
• Eingangsspannungsbereich: 114–118 dBμV
• Stromaufnahme: 300 mA
• EAN: 8424450181614

Verwendung

Installieren Sie den Multischalter an einem trockenen, belüfteten Ort in der Nähe der Antennen-/LNB-Zuleitung. Schließen Sie die terrestrische Antenne an den terrestrischen Eingang und die LNB-Ausgänge (vertikal/horizontal, low/high) an die vier Satelliteneingänge an. Verwenden Sie Koaxialkabel geeigneter Qualität und sichern Sie F-Stecker an jedem Ein- und Ausgang. Schließen Sie die Receiverkabel an die fünf Ausgänge an. Versorgen Sie das Gerät wie vorgeschrieben mit Strom und überprüfen Sie die Signalpegel an jedem Receiver; passen Sie bei Bedarf die Verkabelung oder Position an, um einen optimalen Empfang zu erzielen.

Empfehlungen

Für beste Ergebnisse verwenden Sie hochwertige Koaxialkabel und halten Sie die Leitungen möglichst kurz und direkt. Überprüfen Sie die Stecker auf Korrosion und stellen Sie sicher, dass LNB und terrestrische Antenne richtig ausgerichtet sind. Wenn die Signalpegel an den Receivern grenzwertig sind, ziehen Sie eine professionelle Signalmessung und -anpassung in Betracht, um die Pegel über die Ausgänge hinweg auszugleichen.
