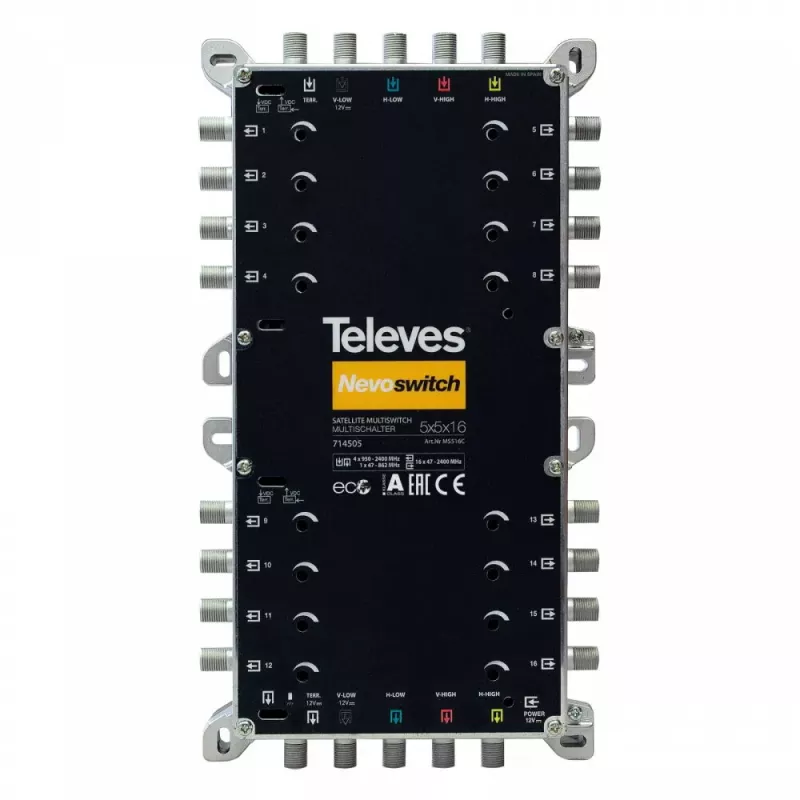

Satelliten-Multischalter Televes 714505 5 Eingänge 16 Ausgänge

Der Satelliten-Multischalter Televes 714505 bietet fünf Eingänge – einen terrestrischen (VHF/UHF) und vier Satelliten-Polarisationen – sowie 16 Teilnehmerausgänge. Er unterstützt einen Eingangsfrequenzbereich von 950–2400 MHz, akzeptiert Eingangssignalpegel zwischen 92 und 105 dBµV und benötigt 105 mA. Jeder Teilnehmerausgang verfügt über ein einstellbares 12-dB-Potentiometer, und das Gerät kann als Endgerät (Stern-Topologie) oder über einen integrierten Schalter in Kaskade eingesetzt werden.

Vorteile

Der Multischalter ermöglicht eine stabile Verteilung von Satelliten- und terrestrischen Signalen an mehrere Empfänger und bietet dabei eine individuelle Dämpfungssteuerung pro Ausgang über 12-dB-Potentiometer. Die Möglichkeit des kaskadierten Betriebs erhöht die Installationsflexibilität für größere Systeme, und der spezifizierte Frequenz- und Eingangspegelbereich macht ihn geeignet für standardmäßige Ku-Band-Satellitenempfangsanlagen. Der geringe Stromverbrauch vereinfacht die Stromplanung in Installationen.

Geeignet für

• Mehrfamilienhäuser oder kleine gewerbliche Standorte mit bis zu 16 TV-/Satellitenausgängen
• Stern-Topologie-Installationen, bei denen das Gerät als Endgerät dient
• Kaskadierte Multischaltersysteme zur Erweiterung der Ausgangsanzahl
• Verteilung von Ku-Band-Satellitensignalen und terrestrischen Rundfunksignalen an mehrere Empfänger

Wichtige Spezifikationen

• Modell: Televes 714505
• Eingänge: 5 (1 terrestrisch + 4 Satelliten-Polarisationen)
• Ausgänge: 16 Teilnehmerausgänge
• Eingangsfrequenzbereich: 950–2400 MHz
• Eingangspegelbereich: 92–105 dBµV
• Dämpfung pro Ausgang: 12-dB-Potentiometer
• Stromverbrauch: 105 mA
• MPN: 714505 · EAN: 8424450172827

Verwendung

Schließen Sie die terrestrische Antenne an den terrestrischen Eingang und die Satelliten-LNB-Ausgänge an die vier Satelliten-Polarisationseingänge an. Konfigurieren Sie das Gerät als Endgerät in einer Stern-Topologie, indem Sie jeden Teilnehmerausgang mit einem Empfänger verbinden, oder schalten Sie es in den Kaskadenmodus und verbinden Sie es mit nachfolgenden Multischaltern, um das System zu erweitern. Passen Sie die 12-dB-Potentiometer an jedem Ausgang an, um die Signalpegel an den Empfängern auszugleichen, und stellen Sie sicher, dass die Systemstromversorgung die Anforderungen des Geräts erfüllt.

Empfehlungen

Für eine zuverlässige Leistung überprüfen Sie vor der Verteilung, ob die eingehenden Signalpegel im Bereich von 92–105 dBµV liegen, verwenden Sie hochwertige Koaxialkabel und Steckverbinder und führen Sie die Dämpfungseinstellungen pro Ausgang durch, während Sie die Signalstärke am Empfänger überwachen, um Übersteuerung oder unzureichende Pegel an den Endpunkten zu vermeiden.
