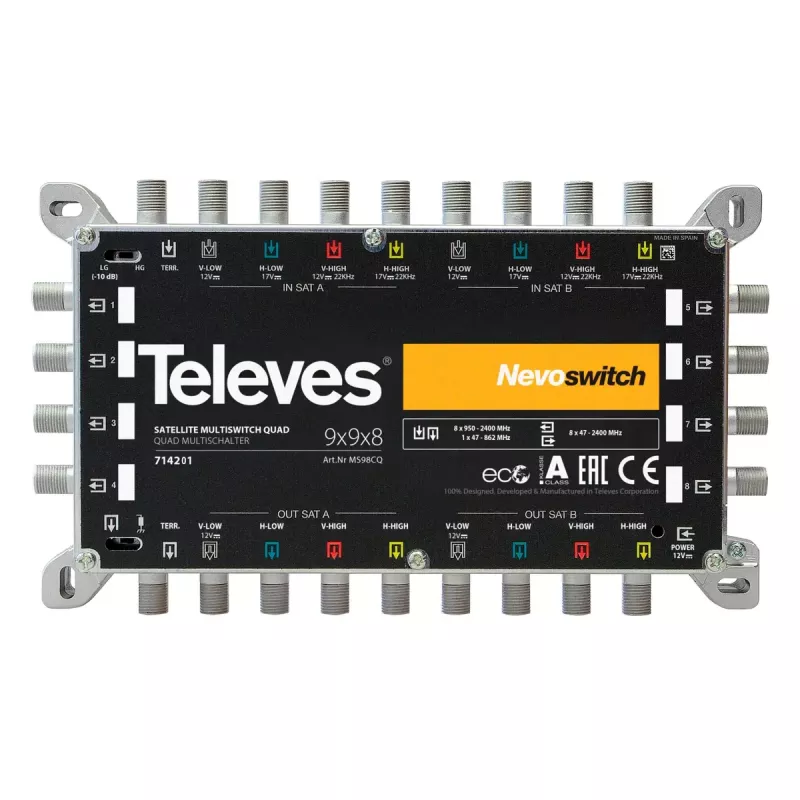

Satelliten-Multischalter Televes 714201 9 Eingänge 17 Ausgänge

Der Televes 714201 Satelliten-Multischalter ermöglicht die Signalverteilung von zwei Satelliten und einer terrestrischen Antenne an mehrere Empfänger. Er verfügt über neun Eingänge (ein terrestrischer und acht Satellitenpolarisationen) und siebzehn Ausgänge und unterstützt Eingangsfrequenzen von 950 bis 2400 MHz. Das Gerät kann als Endgerät in einer Stern-Topologie installiert oder in Kaskade mit einem einfachen Schalter verwendet werden, und es wird in Europa entwickelt und hergestellt.

Vorteile

Dieser Multischalter ist Quad-kompatibel und verfügt über einen 22-kHz-Generator für den optimierten Betrieb mit Quad-LNBs. Jede Gruppe von acht Teilnehmerausgängen hat einen 10-dB-Low-Gain-/High-Gain-Schalter zur Dämpfung von Satelliteneingangssignalen nach Bedarf. Das Gerät ist rückkanaltauglich und bietet kompakte Abmessungen (208 × 30 × 120 mm) mit geringer Stromaufnahme (125 mA) bei 12 V Betrieb.

Geeignet für

• Verteilung von Satelliten- und terrestrischen TV-Signalen an mehrere Empfänger in Wohnungen oder kleinen Gebäuden
• Installationen mit Quad-LNBs und Multi-Satelliten-Konfigurationen
• Aufbauten, die eine Kaskadenschaltung oder eine Endverteilung in Stern-Topologie erfordern

Technische Spezifikationen

• Modell: Televes 714201
• Eingänge: 9 (1 terrestrisch + 8 Satellitenpolarisationen)
• Ausgänge: 17
• Frequenzbereich: 950–2400 MHz
• Versorgungsspannung: 12 V
• Signalpegelbereich: 90–112 dBμV
• Stromaufnahme: 125 mA
• Abmessungen (B×T×H): 208 × 30 × 120 mm
• EAN: 8424450187418

Verwendung

Schließen Sie die terrestrische Antenne an den terrestrischen Eingang und die zwei Satelliten-LNBs an die Satelliteneingänge (alle vier Polarisationen pro Satellit) an. Montieren Sie den Multischalter in einem geeigneten Schrank oder an einer Wand, stellen Sie eine 12-V-Stromversorgung bereit und verlegen Sie Koaxialkabel von den Teilnehmerausgängen zu jedem Empfänger. Verwenden Sie den 10-dB-LG/HG-Schalter für jede Achtergruppe, um die Satellitensignaldämpfung bei Bedarf anzupassen. Für Kaskadeninstallationen verwenden Sie einen kompatiblen Schalter, um die Geräte nach Bedarf zu verbinden.

Empfehlungen

Für einen stabilen Empfang überprüfen Sie die Kabelqualität und die Steckverbindungen, stellen Sie die LG/HG-Schalter entsprechend den am Empfänger gemessenen Signalpegeln ein und stellen Sie sicher, dass der Quad-LNB mit dem 22-kHz-Generator kompatibel ist. Befolgen Sie während der Installation die örtlichen Erdungs- und Installationsstandards.
