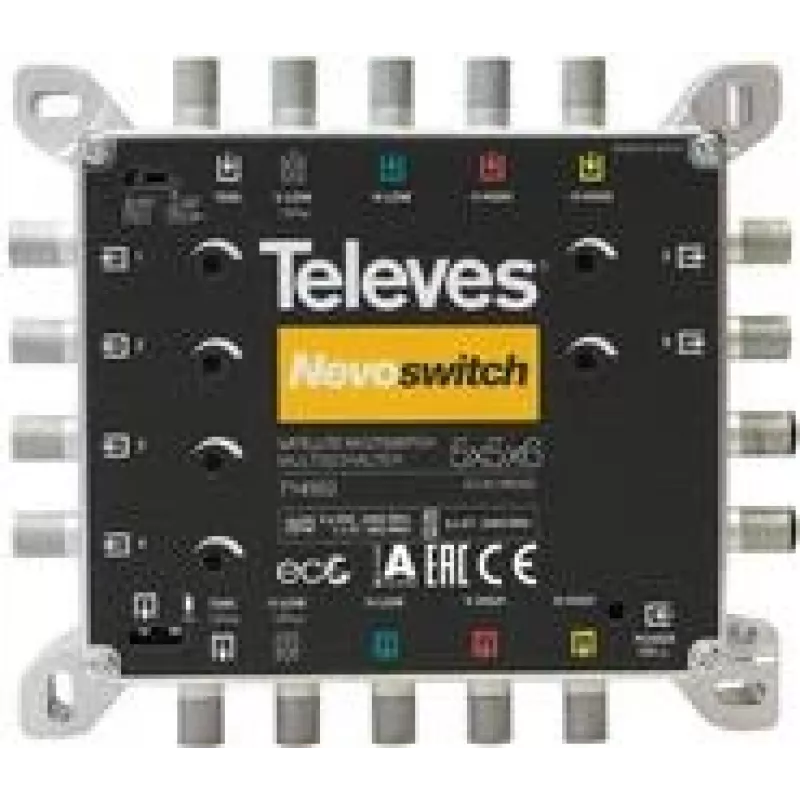

Satelliten-Multischalter Televes 714502 5 Eingänge 11 Ausgänge

Der Satelliten-Multischalter Televes 714502 bietet eine zuverlässige Verteilung von Satelliten- und terrestrischen Signalen. Er verfügt über 5 Eingänge (einen terrestrischen und vier Satellitenpolarisationen) und 11 Ausgänge mit einem Frequenzbereich von 950–2400 MHz. Jeder Teilnehmerausgang verfügt über ein 12-dB-Potentiometer zur individuellen Pegelanpassung. Das Gerät unterstützt Kaskaden- oder Stern-Topologie-Installationen und kann direkt über einen Satellitenreceiver oder per Fernspeisung (VL) mit Strom versorgt werden.

Vorteile

Der Multischalter verfügt über ein 12-dB-Potentiometer an jedem Teilnehmerausgang, um die Signalpegel pro Receiver fein abzustimmen. Ein integrierter Schalter ermöglicht die Versorgung von terrestrischen Vorverstärkern oder die Stromdurchleitung. Er unterstützt die Stromdurchleitung zwischen Eingängen und Kaskaden und bietet eine aktive terrestrische Eingangsbearbeitung. Das in Europa entworfene und hergestellte Gerät ist kompakt und eignet sich für Konfigurationen mit mehreren Receivern, ohne dass in vielen Fällen ein externes Netzteil erforderlich ist.

Geeignet für

• Private oder kleine gewerbliche Satelliten-TV-Verteilung
• Installationen, die eine Kaskaden- oder Sterntopologie erfordern
• Anlagen, bei denen eine individuelle Pegelanpassung pro Receiver erforderlich ist
• Systeme, die Fernspeisung (VL) oder Receiver-Stromversorgung nutzen

Wichtige technische Daten

• Eingänge: 5 (1 terrestrisch + 4 Satellitenpolarisationen)
• Ausgänge: 11
• Frequenzbereich: 950–2400 MHz
• Pegelanpassung: 12-dB-Potentiometer pro Teilnehmerausgang
• Betriebsspannung: 12 V
• Signalbereich: 92–105 dBµV
• Stromverbrauch: 40 mA
• Abmessungen (B×T×H): 137 × 29 × 121 mm
• Gewicht: 0,37 kg

Verwendung

Installieren Sie den Multischalter entweder in Sterntopologie als Endgerät oder in Kaskade mit anderen Einheiten über den entsprechenden Schalter. Schließen Sie die terrestrische Antenne an den terrestrischen Eingang und die Satelliten-LNB-Polarisationen an die vier Satelliteneingänge an. Passen Sie jeden Teilnehmerausgangspegel mit den 12-dB-Potentiometern an, um eine ausgewogene Signalstärke für jeden Receiver zu erreichen. Versorgen Sie das Gerät mit Strom über einen kompatiblen Satellitenreceiver, sofern unterstützt, oder aktivieren Sie die Fernspeisung (VL) oder den internen Schalter, um bei Bedarf einen terrestrischen Vorverstärker zu versorgen.

Empfehlungen

Für eine stabile Langzeitleistung überprüfen Sie die Kompatibilität des Receivers für die Stromversorgung, bevor Sie sich auf die vom Receiver gelieferte Spannung verlassen; verwenden Sie Fernspeisung oder ein separates Netzteil bei größeren Installationen oder wenn mehrere Kaskaden verwendet werden. Sorgen Sie für ordnungsgemäße Erdung und befolgen Sie die örtlichen Installationsvorschriften.
