Satelliten-Multischalter Televes MS512C

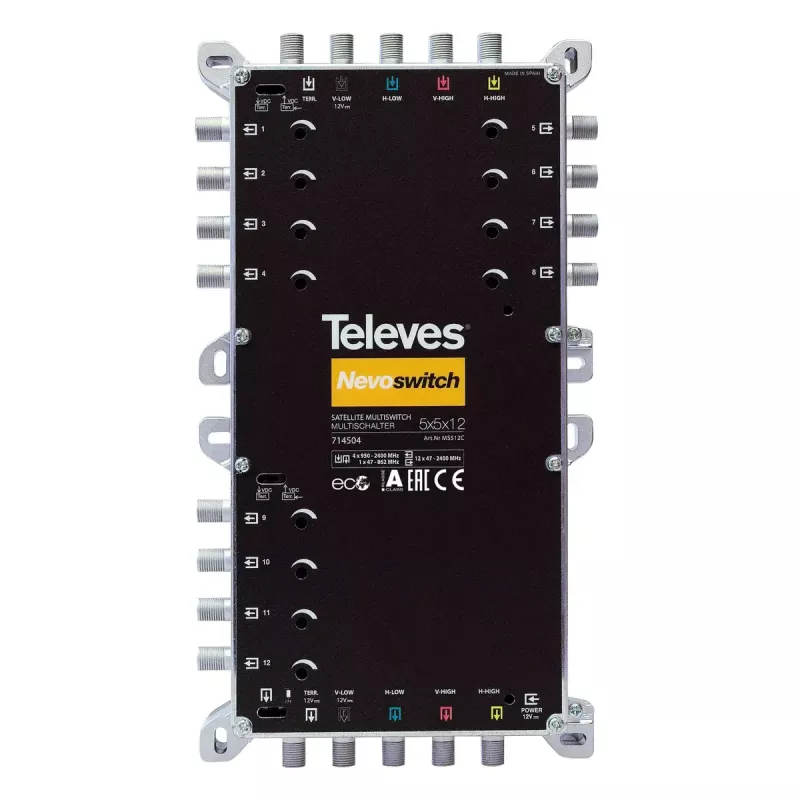

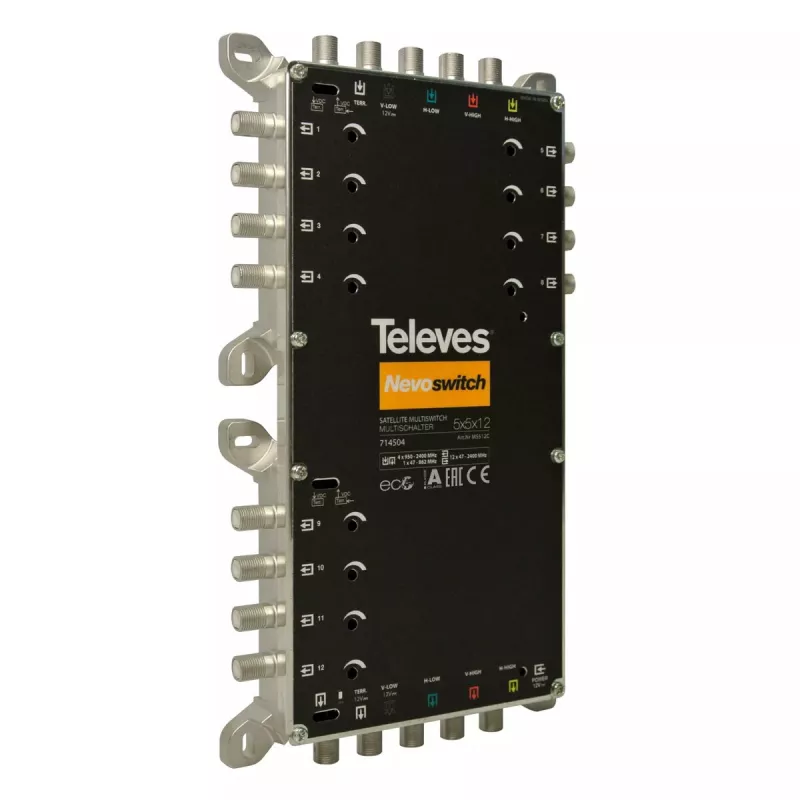

Der Televes MS512C ist ein Satelliten-Multischalter, der für die Verteilung von Satellitensignalen von bis zu fünf Eingängen auf zwölf unabhängige Ausgänge entwickelt wurde. Mit einem breiten Frequenzbereich von 950–2400 MHz unterstützt dieses Gerät typische LNB- und Empfängeranforderungen und bietet dabei einen kompakten, stromsparenden Betrieb mit 12 V und 85 mA Verbrauch. Der MS512C ist für strukturierte Installationen vorgesehen, bei denen mehrere Empfänger oder Tuner stabilen Zugriff auf Satellitenkanäle ohne Signalkonflikte benötigen.

Vorteile

Der Multischalter ermöglicht die gleichzeitige Verteilung auf zwölf Ausgänge mit durchgehender Frequenzabdeckung und niedrigem Stromverbrauch. Sein kompaktes Design vereinfacht die Montage in Geräteracks oder Verteilerkästen und reduziert die Wärmeentwicklung. Stabiles Signalmanagement und Kompatibilität mit Standard-LNB-Ausgängen ermöglichen eine unkomplizierte Integration in neue und bestehende Satellitenverteilsysteme.

Geeignet für

• Kleine bis mittlere private Satelliteninstallationen
• Mehrfamilienhäuser mit gemeinsamen Satellitenanschlüssen
• Kleine gewerbliche Einrichtungen, die mehrere unabhängige Empfänger benötigen
• Erweiterung von Einfamilienhaus-Systemen auf Mehrfach-Empfängerbetrieb

Wesentliche Spezifikationen

• Eingänge: 5 (Satelliten-/LNB-Eingänge)
• Ausgänge: 12 unabhängige Empfängerausgänge
• Frequenzbereich: 950–2400 MHz
• Betriebsspannung: 12 V
• Leistungsaufnahme: 85 mA
• Formfaktor: kompakter Multischalter für Innenmontage

Verwendung

Verbinden Sie die LNB-Ausgänge der Satellitenschüssel mit den Multischalter-Eingängen, wobei Sie die Signalbezeichnung am Gerät beachten. Führen Sie Koaxialkabel von jedem der zwölf Ausgänge zu den entsprechenden Satellitenempfängern oder Tunern. Legen Sie eine stabile 12 V Spannungsversorgung an den Multischalter an und überprüfen Sie das Signal und die Kanalabstimmung jedes Empfängers. Bei der Integration in ein bestehendes Verteilnetzwerk achten Sie auf angemessene Kabellängen und -qualität, um Signalverluste und Impedanzfehlanpassungen zu minimieren.

Empfehlungen

Verwenden Sie für beste Ergebnisse hochwertige 75-Ω-Koaxialkabel und -Stecker, stellen Sie sicher, dass der LNB die erforderlichen Ausgänge für den Multischalter liefert, und platzieren Sie das Gerät an einem belüfteten, trockenen Ort im Innenbereich, fern von starken elektromagnetischen Störungen. Überprüfen Sie regelmäßig die Kabelverbindungen auf Korrosion oder Lockerheit, um die Signalqualität zu erhalten.
