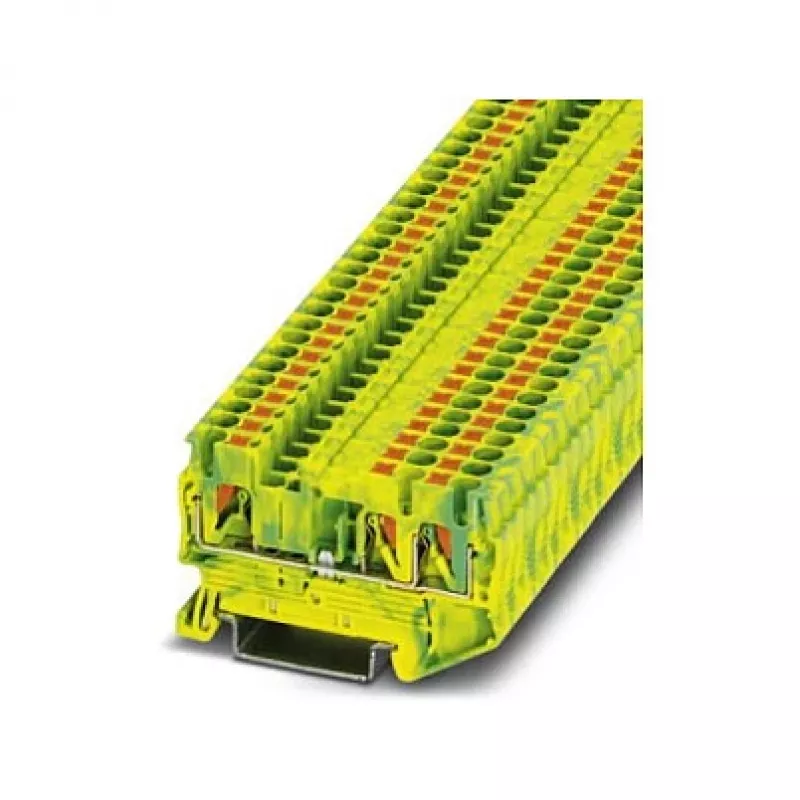

Phoenix 3209565 PT 2,5-TWIN-PE Push-in Schutzleiterklemme, Grün-Gelb, 2,5 mm², DIN-Schiene

Elektriker und Schaltschrankbauer, die an DIN-Schienen-Montagen arbeiten, benötigen eine zuverlässige Möglichkeit, Schutzleiter anzuschließen. Der Phoenix 3209565 PT 2,5-TWIN-PE ist ein Push-in-Schutzleiterklemmenblock, der die Erdung in Schaltschränken und Verteilerkästen vereinfacht. Mit seinem grün-gelben Gehäuse und drei Anschlusspunkten bietet er einen sicheren PE-Verteilerpunkt für mehrere Leiter.

Wichtige technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 2,5 mm²
• Anzahl der Anschlüsse: 3 (1 Eingang, 2 Ausgänge)
• Anzahl der Positionen: 1
• Leiterquerschnitt starr: 0,14 mm² - 4 mm²
• Leiterquerschnitt flexibel: 0,14 mm² - 4 mm²
• Leiterquerschnitt flexibel mit Aderendhülse (ohne Kunststoffhülse): 0,14 mm² - 2,5 mm²
• Leiterquerschnitt flexibel mit Aderendhülse (mit Kunststoffhülse): 0,14 mm² - 2,5 mm²
• Abisolierlänge: 8 mm - 10 mm
• Montageart: DIN-Schiene NS 35/7,5, NS 35/15
• Gehäusematerial: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C
• Normen/Zulassungen: IEC 60947-7-2, UL, cUL, VDE, EAC

Warum dieser Klemmenblock

Die Push-in-Anschlusstechnik ermöglicht ein werkzeugloses Verdrahten von starren Leitern und Leitern mit Aderendhülsen, was die Installationszeit erheblich reduziert. Das Twin-Design bietet zwei separate Erdungspunkte von einem einzigen Klemmenblock aus und optimiert so den Platz auf der DIN-Schiene. Die grün-gelbe Farbe kennzeichnet eindeutig die PE-Funktion und gewährleistet die Einhaltung der Verdrahtungsvorschriften. Das Polyamidgehäuse bietet hohe mechanische Festigkeit und ist flammhemmend nach UL 94 V0, was die Sicherheit in elektrischen Installationen erhöht.

Ideale Anwendungsfälle

• Schutzleiterverteilung in industriellen Schalttafeln
• Erdung mehrerer Stromkreise in der Gebäudeautomation
• PE-Anschluss in der Verdrahtung von Maschinen und Anlagen
• Nachrüstung und Wartung bestehender DIN-Schienen-Installationen

Gut zu wissen

Der Klemmenblock ist für die Verwendung mit DIN-Schienen NS 35/7,5 und NS 35/15 ausgelegt, die in den meisten Gehäusen Standard sind. Er unterstützt eine breite Palette von Leiterquerschnitten von 0,14 mm² bis 4 mm² und bietet so Flexibilität für verschiedene Anwendungen. Der Betriebstemperaturbereich von -60 °C bis 105 °C ermöglicht den Einsatz in rauen Umgebungen. Der Klemmenblock erfüllt internationale Normen wie IEC, UL und VDE und gewährleistet so eine weltweite Akzeptanz.
