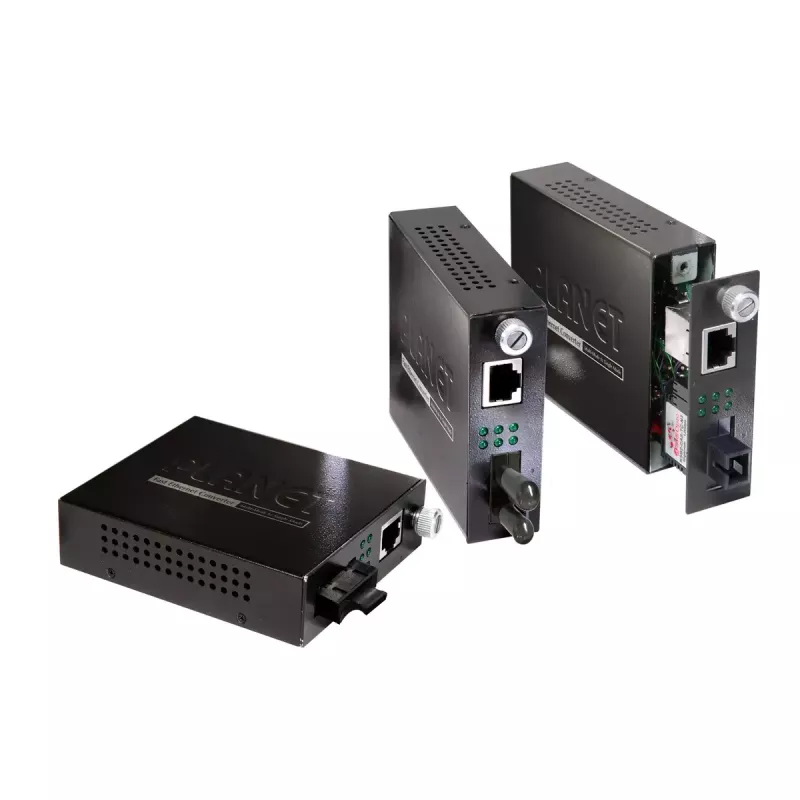

Netzwerk-Medienkonverter PLANET FST-802

Der PLANET FST-802 ist ein Netzwerk-Medienkonverter, der zwischen 10/100BASE-TX Kupfer-Ethernet und 100BASE-FX Glasfaser-Verbindungen umwandelt. Er verfügt über einen 10Base-T / 100Base-TX TP-Port und einen 100Base-FX SC Multimode-Glasfaser-Port mit 1310 nm, der Übertragungsdistanzen von bis zu 2 km unterstützt. Das Gerät unterstützt Datenraten von bis zu 100 Mbit/s, ist FCC- und CE-zertifiziert und wird mit einem 5 V, 2 A DC-Adapter betrieben.

Vorteile

Der FST-802 verlängert Ethernet-Verbindungen über Glasfaser, um die Distanz zu erhöhen und elektromagnetische Störungen zu reduzieren. Er unterstützt Auto MDI/MDI-X am TP-Port und verwendet einen Store-and-Forward-Mechanismus, um die Weiterleitung fehlerhafter Pakete zu verhindern. Die DIP-Schalter-Konfiguration ermöglicht die manuelle Auswahl von Duplex- und Geschwindigkeitsmodi sowie die Aktivierung intelligenter Funktionen wie Link Loss Return (LLR) und Link Loss Carry Forward (LLCF) für zeitnahe Verbindungsausfallwarnungen. Das Gerät kann als eigenständiger Konverter oder als Einschubmodul in PLANET 19-Zoll-Medienkonverter-Chassis für zentrale Überwachung betrieben werden.

Geeignet für

• Verlängerung von 10/100 Mbps Ethernet-Verbindungen über Multimode-Glasfaser bis zu 2 km
• Anschluss von kupferbasierten Netzwerkgeräten an Glasfaserinfrastruktur
• Einsätze, die EMV-Immunität oder Isolierung zwischen Netzwerksegmenten erfordern
• Eigenständige Installationen oder Integration in PLANET Medienkonverter-Chassis

Wichtige Spezifikationen

• Modell: PLANET FST-802
• TP-Schnittstelle: 10Base-T / 100Base-TX (RJ-45), Auto MDI/MDI-X
• Glasfaser-Schnittstelle: 100Base-FX SC, Multimode, 1310 nm
• Maximale Glasfaserdistanz: bis zu 2 km (Multimode)
• Datenrate: bis zu 100 Mbit/s
• Stromversorgung: 5 V DC, 2 A
• Zertifizierungen: FCC, CE

Verwendung

Installieren Sie den FST-802, indem Sie das Kupfer-Ethernet-Gerät an den RJ-45 TP-Port und das Glasfaserkabel an den SC-Port anschließen. Versorgen Sie das Gerät mit dem mitgelieferten 5 V DC-Adapter. Verwenden Sie die DIP-Schalter, um Duplex- und Geschwindigkeitsmodi einzustellen, oder lassen Sie die Auto-Aushandlung aktiviert. Bei Verwendung in einem PLANET Medienkonverter-Chassis schieben Sie das Modul in einen geeigneten Steckplatz und überwachen Sie seinen Status über die RS-232-Konsole oder die Weboberfläche des Chassis.

Empfehlungen

Für zuverlässige Verbindungen verwenden Sie Multimode-Glasfaser geeigneter Qualität und stellen Sie sicher, dass die Stecker sauber sind. Überprüfen Sie die DIP-Schalter-Einstellungen auf Übereinstimmung mit dem angeschlossenen Gerät (Geschwindigkeit und Duplex). Bei Integration in ein Chassis überprüfen Sie die Firmware- und Chassis-Kompatibilität für die Fernüberwachung.
