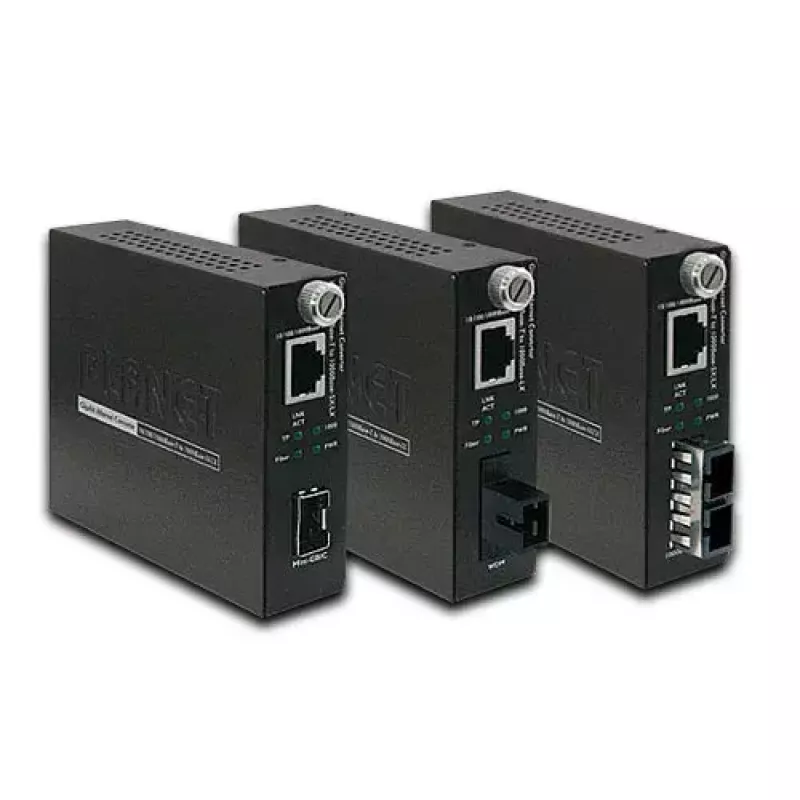

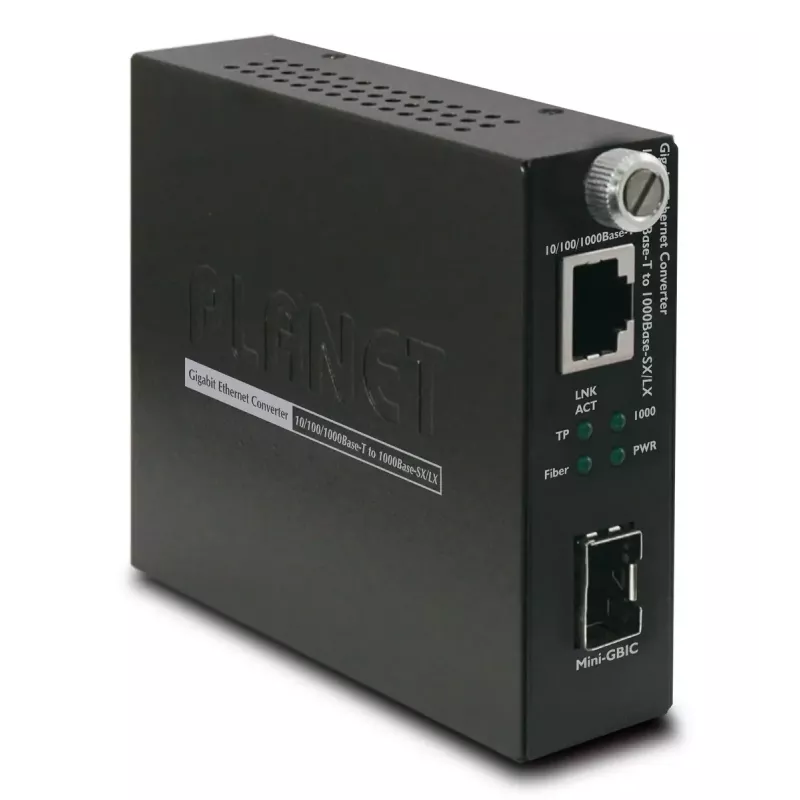

Netzwerk-Medienkonverter PLANET GST-805A

Der PLANET GST-805A ist ein kompakter Gigabit-Medienkonverter, der für FTTX und allgemeine Glasfaser-zu-Kupfer-Konnektivität entwickelt wurde. Er wandelt zwischen 10/100/1000Base-T (RJ-45) und 1000Base-SX/LX-Schnittstellen über einen SFP-Glasfaseranschluss um und bietet stabile Gigabit-Leistung und erweiterte Übertragungsdistanzen für verschiedene Glasfaseranwendungen. Das Gerät unterstützt den eigenständigen Betrieb über ein 5V DC-Netzteil oder kann als Einschubmodul in ein verwaltetes 19-Zoll-16-Steckplatz-Medienkonverter-Chassis von PLANET (MC-1610MR / MC-1610MR48) eingesetzt werden.

Vorteile

Der GST-805A liefert zuverlässige Medienkonvertierung mit Gigabit-fähigem Durchsatz und flexiblen Glasfaseroptionen durch SFP-Module. Er unterstützt Auto MDI/MDI-X am TP-Port und bietet über DIP-Schalter wählbare intelligente Funktionen, einschließlich Glasfaser-Auto-Negotiation/Force und Link Loss Carry Forward (LLCF) / Link Loss Return (LLR) zur Erkennung von Linkfehlern. Sein kompaktes schwarzes Gehäuse und die Chassis-Einschubkompatibilität vereinfachen die Bereitstellung sowohl im eigenständigen als auch im Rack-montierten Betrieb.

Geeignet für

• Verlängerung von Ethernet-Verbindungen über Multimode- oder Singlemode-Glasfaser für Campus- und Gebäudenetzwerke
• Anbindung von Gigabit-Kupfer-Switches oder -Routern an Glasfaser-Backbones
• Integration in verwaltete PLANET-Medienkonverter-Chassis für zentrale Überwachung

Wichtige Spezifikationen

• Modell: PLANET GST-805A (MPN: GST-805A)
• Ethernet-Port: 1 x 10/100/1000Base-T (RJ-45) mit Auto MDI/MDI-X
• Glasfaser: 1 x SFP-Steckplatz für 1000Base-SX/LX-Module
• Maximale Datenübertragungsrate: 2000 Mbit/s
• Unterstützte Ethernet-Geschwindigkeiten: 10/100/1000 Mbit/s
• Stromversorgung: 5 V DC Eingang, 2 A
• Abmessungen: 81 mm x 94 mm x 26 mm
• Farbe: Schwarz
• Zertifizierungen: FCC Class A, CE Class A

Anwendung

Installieren Sie ein geeignetes SFP-Modul für den gewünschten Glasfasertyp und stecken Sie es in den SFP-Steckplatz. Verbinden Sie den RJ-45-Port mit Ihrem Ethernet-Gerät und den Glasfaserstecker mit der Glasfaserverbindung. Konfigurieren Sie die DIP-Schalter, um die gewünschte Glasfaser-Auto-Negotiation oder den erzwungenen Modus auszuwählen und LLCF/LLR nach Bedarf zu aktivieren oder zu deaktivieren. Versorgen Sie das Gerät mit dem mitgelieferten 5V DC-Netzteil für den eigenständigen Betrieb oder schieben Sie den Konverter in ein kompatibles PLANET 16-Steckplatz-Chassis, um eine zentrale Verwaltung und Überwachung über die Chassis-Schnittstellen zu ermöglichen.

Empfehlungen

Verwenden Sie Multimode-SFP-Module für Kurzstreckenverbindungen und Singlemode-SFPs für Langstreckenverbindungen; aktivieren Sie LLCF/LLR in Umgebungen, in denen eine schnelle Erkennung und Benachrichtigung von Linkausfällen erforderlich ist. Für zentrale Überwachung und Verwaltung installieren Sie den GST-805A in einem PLANET MC-1610MR-Serien-Chassis.
