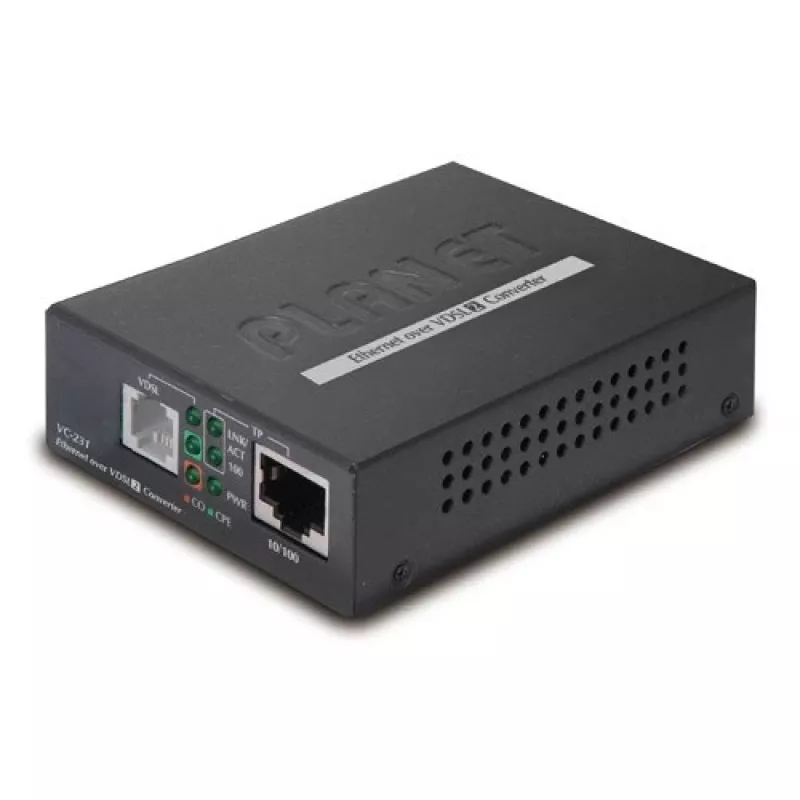

Netzwerk-Medienkonverter PLANET VC-231

Der PLANET VC-231 ist ein Ethernet-over-VDSL2-Konverter, der eine leistungsstarke Ethernet-Konnektivität über vorhandene Kupfertelefonleitungen bietet. Durch die Unterstützung der VDSL2-Technologie ermöglicht das Gerät symmetrische Datenraten von bis zu 100/100 Mbit/s innerhalb von 300 m und bis zu 50/2 Mbit/s bei Entfernungen von bis zu 1,4 km. Der VC-231 verfügt über einen RJ-45-Ethernet-Port und eine RJ-11-VDSL2-Telefonbuchse und kann als Ethernet-Extender ohne Neuverkabelung eingesetzt werden.

Vorteile

Der VC-231 implementiert VDSL2 über vorhandene Telefonkupferleitungen unter Verwendung des mitgelieferten POTS-Splitters und ermöglicht so die gleichzeitige Übertragung von Sprache und Daten, ohne die Verkabelung zu ersetzen. Er unterstützt sowohl den CPE- als auch den CO-Betriebsmodus, die über einen DIP-Schalter ausgewählt werden können, um eine flexible Platzierung im Netzwerk zu ermöglichen. Diagnose-LEDs auf der Vorderseite zeigen den Status jedes Ports und des gesamten Geräts klar an, und das Plug-and-Play-Design gewährleistet die Kompatibilität mit Standard-Netzwerkprotokollen.

Technische Daten

• VDSL2-Datenraten: symmetrisch bis zu 100/100 Mbit/s innerhalb von 300 m
• Langstreckenleistung: bis zu 50/2 Mbit/s bei 1,4 km
• Schnittstellen: 1 × RJ-45-Ethernet-Port, 1 × RJ-11-VDSL2-Telefonbuchse
• Betriebsmodi: CPE und CO (über DIP-Schalter wählbar)
• Enthält POTS-Splitter zur gemeinsamen Nutzung von Sprache/Daten auf derselben Kupferleitung
• LED-Anzeigen für Port- und Systemdiagnose

Verwendung

Verbinden Sie die RJ-11-VDSL2-Buchse des VC-231 mit der vorhandenen Telefonleitung und stecken Sie den RJ-45-Ethernet-Port in das lokale Netzwerkgerät (Router, Switch oder PC). Installieren Sie den mitgelieferten POTS-Splitter an der Telefondose, um Sprach- und VDSL2-Signale zu trennen, wenn Sie den Telefondienst erhalten möchten. Stellen Sie das Gerät am Teilnehmerende auf den CPE-Modus und am zentralen Ende auf den CO-Modus, indem Sie den integrierten DIP-Schalter verwenden. Eine CPE-Einheit und eine CO-Einheit bilden eine Punkt-zu-Punkt-Verbindung.

Empfehlungen

Für eine optimale Leistung verwenden Sie den VC-231 innerhalb der angegebenen Entfernungsbereiche: Profil 30a (kurze Reichweite) für maximale symmetrische Drahtgeschwindigkeiten von bis zu 100/100 Mbit/s und Profil 17a für Verbindungen über große Entfernungen. Überprüfen Sie die Leitungsqualität und minimieren Sie Brückenabgriffe oder schlechte Kupferbedingungen, um einen optimalen Durchsatz zu erzielen. Verwenden Sie einen VC-231 im CPE-Modus in Kombination mit einem weiteren im CO-Modus für Punkt-zu-Punkt-Installationen.
