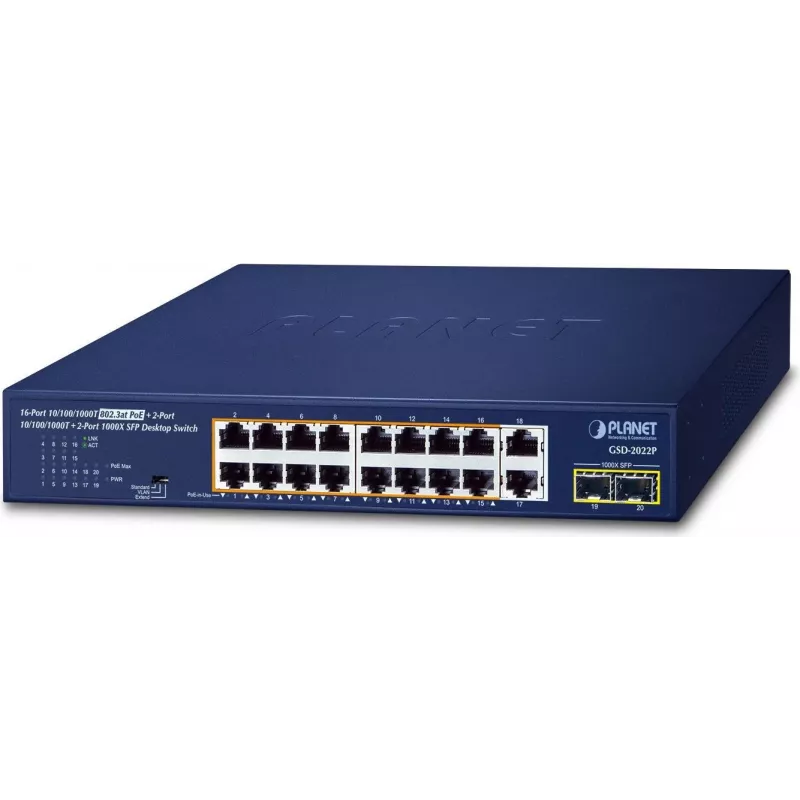

Unmanaged Switch PLANET GSD-2022P 16-Port 10/100/1000T PoE

Der PLANET GSD-2022P ist ein unmanaged 16-Port Gigabit Ethernet Switch mit integrierter Power over Ethernet (PoE) und zwei zusätzlichen Gigabit-Uplink-Ports sowie zwei SFP-Steckplätzen. Entwickelt für PoE-gespeiste Geräte, bietet er ein Gesamt-PoE-Budget von 185 W und unterstützt IEEE 802.3af (bis zu 15,4 W) und IEEE 802.3at PoE+ (bis zu 32 W) auf den Datenports, während er auf den Gigabit RJ-45- und SFP-Schnittstellen eine Übertragung von 1 Gbps ermöglicht.

Vorteile

Der GSD-2022P kombiniert Datenvermittlung und zentrale Stromversorgung in einem einzigen rackmontierbaren Gerät, reduziert die Installationszeit und macht separate AC-Verkabelung zu den angeschlossenen Geräten überflüssig. Er unterstützt Glasfaser-Uplinks über große Entfernungen mittels zwei SFP-Steckplätzen, eine hohe Switching-Kapazität für effizienten Datenverkehr und eine MAC-Adresstabelle, die für mittelgroße Bereitstellungen geeignet ist. Integrierte PoE-Verwaltungsfunktionen umfassen einen pro Port durchgeführten PD-Alive-Check und mehrere Betriebsmodi, um bei Bedarf die Reichweite über die 100-m-Ethernet-Grenze hinaus zu verlängern.

Geeignet für

• PoE-IP-Überwachungssysteme mit bis zu 16 Kameras
• Bereitstellung von drahtlosen Zugangspunkten in kleinen bis mittleren Netzwerken
• VoIP-Telefonsysteme, die zentrales PoE benötigen
• Uplink zu Backbone-Switches und NVRs mittels SFP oder Gigabit-Kupfer

Wichtige Spezifikationen

• Ports: 16 x 10/100/1000BASE-T PoE-Ports, 2 x zusätzliche Gigabit-TP-Ports, 2 x 1000BASE-X SFP-Steckplätze
• PoE-Budget: 185 W gesamt; unterstützt IEEE 802.3af und 802.3at (PoE+)
• Switching-Kapazität: 40 Gbit/s
• MAC-Adresstabelle: 8.000 Einträge
• Betriebsmodi: Standard, VLAN (portbasiert), Erweitert (10 Mbps pro Port bis zu 250 m mit 20 W PoE)
• Gewicht: 1,81 kg
• Formfaktor: rackmontierbarer unmanaged Switch
• Standards: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at, 802.3az

Verwendung

Installieren Sie den GSD-2022P in einem Standard-Geräterack oder auf einem stabilen Regal und schließen Sie Netzwerkgeräte an die RJ-45-PoE-Ports an. Nutzen Sie die SFP-Steckplätze für Glasfaser-Uplinks über große Entfernungen zum Backbone-Switch oder zur Überwachungszentrale. Konfigurieren Sie den DIP-Schalter auf den gewünschten Modus: Standard für normalen PoE+-Betrieb, VLAN zur Isolierung des Kameradatenverkehrs oder Erweitert, um bis zu 20 W über ein einzelnes UTP-Kabel bei 10 Mbps für Entfernungen bis zu 250 m bereitzustellen. Schließen Sie die Stromversorgung an und überprüfen Sie die PoE-Versorgung der angeschlossenen Geräte; der Switch führt die Leistungsaushandlung automatisch gemäß den IEEE 802.3af/at-Protokollen durch.

Empfehlungen

Für IP-Überwachung schließen Sie jede Kamera an einen dedizierten PoE-Port an und verwenden Sie den VLAN-Modus, wenn Sie Multicast- oder Broadcast-Datenverkehr zwischen Kameras einschränken möchten. Nutzen Sie Glasfaser-SFP-Uplinks für Verbindungen über große Entfernungen zum NVR oder zentralen Switch. Wenn ein Gerät über UTP-Kabel mehr als 100 m entfernt installiert ist, wechseln Sie in den Erweitert-Modus, um die Stromversorgung bis zu 250 m bei reduzierter Datenrate aufrechtzuerhalten.
