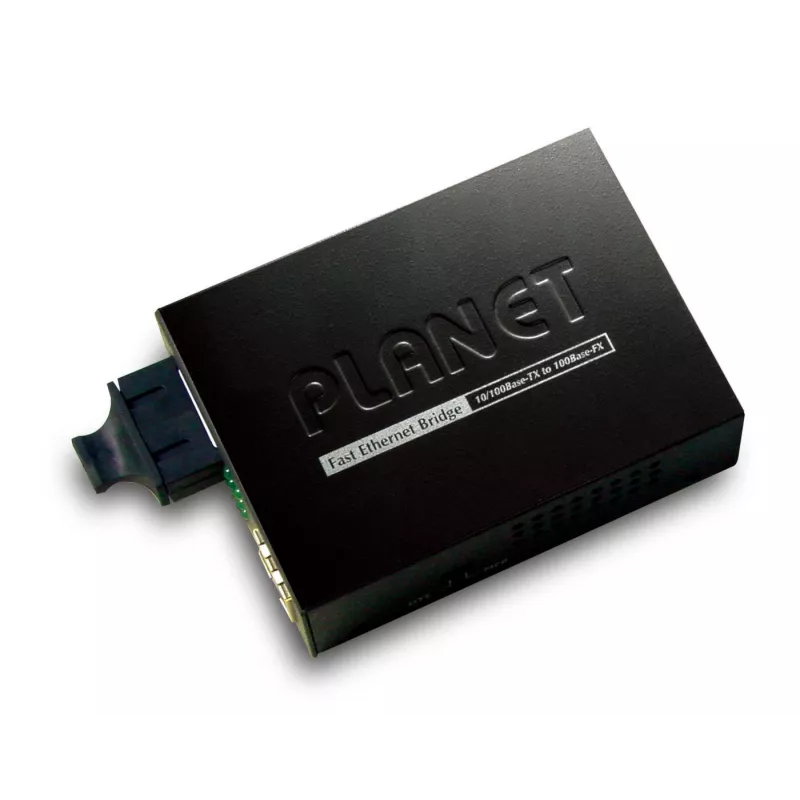

Netzwerk-Medienkonverter PLANET FT802S15

Der PLANET FT802S15 ist ein Fast-Ethernet-Medienkonverter, der 100Base-FX Singlemode-Glasfaser in 10/100Base-TX geschirmtes Twisted-Pair (STP) umwandelt. Er stellt eine 100-Mbit/s-Glasfaserverbindung über einen SC-Steckverbinder bei 1310 nm bereit und unterstützt eine maximale Singlemode-Glasfaserdistanz von 15.000 Metern. In einem Metallgehäuse untergebracht und konform zu FCC Klasse A und CE Klasse A, bietet dieser Konverter einen einzelnen RJ-45-10/100Base-TX-Port und einen SC-Glasfaser-Port für die einfache Glasfaser-Kupfer-Erweiterung in Netzwerkinstallationen.

Vorteile

Der FT802S15 unterstützt sowohl Halbduplex- als auch Vollduplex-Betrieb und kann automatisch den höchsten vom angeschlossenen STP-Gerät unterstützten Leistungsmodus anpassen, was eine effektive Bandbreite von bis zu 200 Mbit/s in Vollduplex-Umgebungen ermöglicht. Er verfügt über eine manuelle Übersteuerung für die Duplex-Auswahl auf der Glasfaserschnittstelle und implementiert Link Fault Pass-Through (LLCF/LLR), um Administratoren schnell über Verbindungsfehler zu benachrichtigen. Das robuste Metallgehäuse und der Standard-Stromeingang machen ihn für den Rack- oder Desktop-Einsatz geeignet.

Geeignet für

• Erweiterung von Ethernet-Netzwerken über Singlemode-Glasfaser bis zu 15 km
• Verbindung von Switches oder Workstations mit einem Glasfaser-Backbone
• Umgebungen, die Link-Fehlersignalisierung und manuelle Duplex-Steuerung erfordern

Wichtige Spezifikationen

• Modell: PLANET FT802S15 (FT-802S15)
• Datenrate: 100 Mbit/s (Fast Ethernet)
• Kupfer-Port: 1 × 10/100Base-TX (RJ-45), STP
• Glasfaser-Port: 1 × 100Base-FX, SC-Steckverbinder, Singlemode
• Wellenlänge: 1310 nm
• Maximale Glasfaserdistanz: 15.000 m
• Duplex: Halb- und Vollduplex (Auto-Anpassung + manuelle Übersteuerung)
• Link Fault Pass-Through: LLCF / LLR (DIP-Schalter aktivieren/deaktivieren)
• Stromversorgung: Eingang 100–240 V, Ausgang 5 V
• Zertifizierungen: FCC Klasse A, CE Klasse A
• Farbe / Gewicht: Schwarz / 0,2 kg

Verwendung

Installieren Sie den FT802S15 auf einer stabilen Oberfläche oder an einem geeigneten Rack-Platz und schließen Sie das Gerät an die Wechselstromversorgung an. Verbinden Sie das Singlemode-SC-Glasfaserkabel (1310 nm) mit dem Glasfaser-Port und das STP-Ethernet-Kabel mit dem RJ-45-Port. Der Konverter verhandelt automatisch den Duplex-Modus mit dem angeschlossenen Kupfer-Gerät, sofern Sie nicht den Duplex-Übersteuerungsschalter auf der Glasfaserschnittstelle einstellen. Überprüfen Sie die Link-LEDs, um die hergestellten Verbindungen und den ordnungsgemäßen Betrieb zu bestätigen.

Empfehlungen

Für zuverlässige Langstreckenverbindungen verwenden Sie Singlemode-Glasfaser mit geeigneten SC-Steckverbindern und stellen Sie sicher, dass beide Enden in Wellenlänge und Typ übereinstimmen. Aktivieren Sie LLCF/LLR über den DIP-Schalter, um eine sofortige Erkennung von Verbindungsfehlern durch Überwachungsgeräte zu ermöglichen. Wenn Sie eine Verbindung zu Geräten herstellen, die Vollduplex unterstützen (Switches oder moderne NICs), lassen Sie die automatische Aushandlung aktiviert, um Vollduplex-Leistung zu erzielen.
