PLANET 802.3at PoE+ PD Netzwerk-Medienkonverter 2000 Mbit/s Schwarz

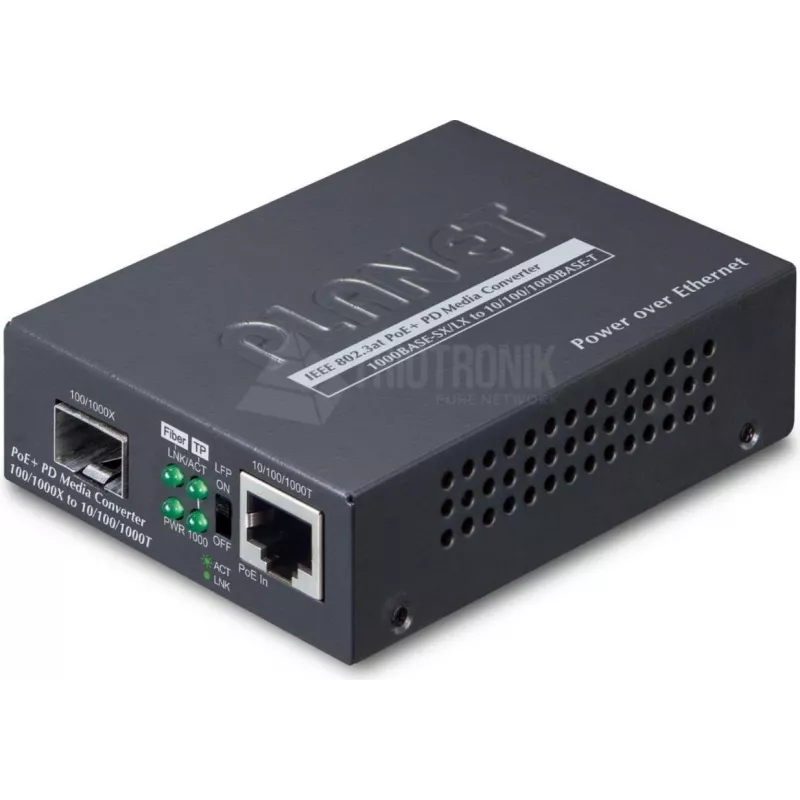

Der PLANET GT-805A-PD ist ein kompakter Gigabit-PoE-PD-Medienkonverter, der 10/100/1000BASE-T in 100/1000BASE-X SFP-Glasfaser umwandelt. Er unterstützt IEEE 802.3af/at/bt Inline-Stromeingang (48–54 V DC) und kann daher direkt von kompatiblen PoE-PSE-Geräten gespeist werden; optional steht ein 5-V-DC-Eingang für alternative Einsatzszenarien zur Verfügung. Das Gerät bietet stabile Gigabit-Leistung mit SFP-Transceivern für erweiterte Glasfaserverbindungen und entspricht den Standards IEEE 802.3/802.3u/802.3ab/802.3z. Dank seiner geringen Abmessungen und der Plug-and-Play-Funktion eignet es sich für den eigenständigen Betrieb oder als Einschubmodul für PLANET-19-Zoll-Medienkonverter-Chassis.

Vorteile

Der GT-805A-PD unterstützt PoE-PD-Stromeingang (IEEE 802.3af/at/bt), um die Installation zu vereinfachen, da kein lokales DC-Netzteil erforderlich ist, während ein optionaler 5-V-DC-Eingang Redundanz bietet. Er liefert Gigabit-Ethernet-Leistung auf der Kupferseite und 100/1000BASE-X über SFP auf der Glasfaserseite, automatisches MDI/MDI-X am TP-Port, Flusskontrolle und Backpressure-Unterstützung sowie DIP-Schalter-gesteuertes Link Fault Passthrough (LLCF/LLR) für schnelle Link-Status-Meldung und Fehlerbehebung.

Geeignet für

• Erweiterung von Gigabit-Ethernet über Glasfaserverbindungen mit SFP-Transceivern
• Installationen, bei denen PoE-betriebene Medienkonverter benötigt werden, wenn keine lokale Wechselstromversorgung verfügbar ist
• Integration in kleine Netzwerkschränke oder Einschubbetrieb in PLANET-Medienkonverter-Chassis

Wichtige Spezifikationen

• Modell: GT-805A-PD
• Datenrate: bis zu 2000 Mbit/s (aggregat)
• Kupfer-Port: 1 × 10/100/1000BASE-T (RJ-45) mit Auto-MDI/MDI-X
• Glasfaser-Port: 1 × SFP-Steckplatz für 100/1000BASE-X
• PoE-Eingang: IEEE 802.3af/at/bt 48–54 V DC Inline-Strom; optionaler 5-V-DC-Eingang
• Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
• Abmessungen: 70 × 94 × 26 mm
• Gewicht: 0,186 kg
• Farbe: Schwarz

Verwendung

Setzen Sie einen geeigneten SFP-Transceiver in den SFP-Steckplatz ein und verbinden Sie das Glasfaserkabel mit dem Transceiver. Schließen Sie das Ethernet-Gerät an den RJ-45-Port an. Versorgen Sie den Konverter entweder über ein kompatibles IEEE 802.3at/bt PoE-PSE (48–54 V DC Inline) oder mit dem optionalen 5-V-DC-Netzteil, wenn PoE nicht verfügbar ist. Konfigurieren Sie den DIP-Schalter, um Link Fault Passthrough (LLCF/LLR) je nach Bedarf zu aktivieren oder zu deaktivieren. Das Gerät arbeitet als Plug-and-Play und benötigt für die grundlegende Medienumsetzung keine zusätzliche Softwarekonfiguration.

Empfehlungen

Verwenden Sie geeignete SFP-Transceiver, die dem erforderlichen Glasfasertyp und der Verbindungsentfernung entsprechen. Wenn Sie an kritischen Standorten einsetzen, sollten Sie eine redundante Stromversorgung (PoE und 5 V DC) in Betracht ziehen und LFP aktivieren, um Verbindungsausfälle schnell zu erkennen. Stellen Sie sicher, dass das angeschlossene PoE-PSE die erforderliche 48–54-V-DC-Ausgabe für den PD-Betrieb unterstützt.
