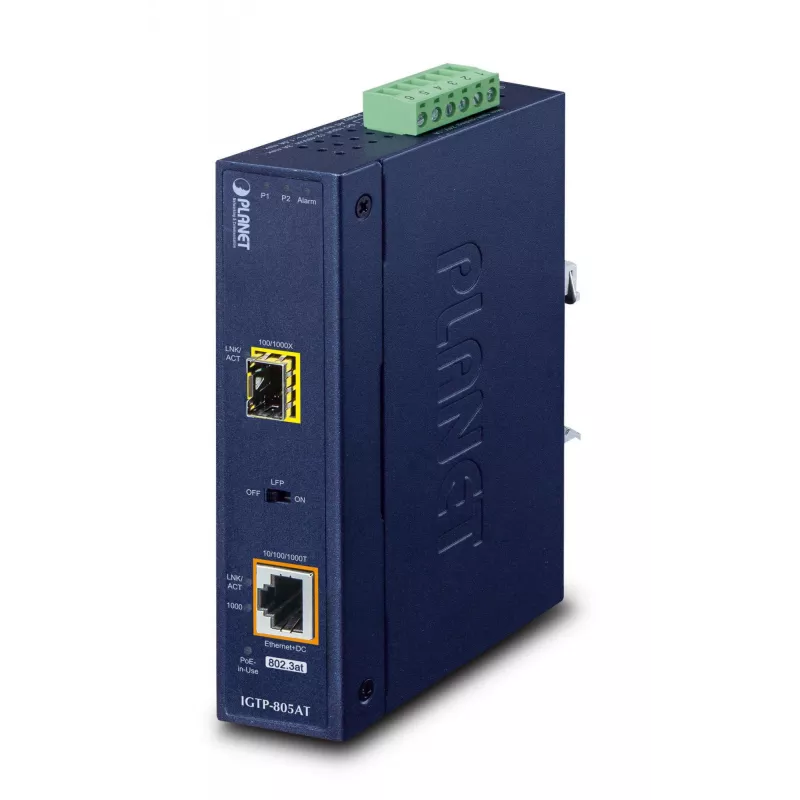

Netzwerk-Medienkonverter PLANET IGTP-805AT

Der PLANET IGTP-805AT Netzwerk-Medienkonverter kombiniert einen Gigabit-Ethernet-10/100/1000BASE-T-Port mit einem 1000BASE-X-SFP-Glasfaser-Uplink und einem integrierten IEEE 802.3at Power over Ethernet Plus (PoE+)-Injektor. Er liefert bis zu 30 W PoE-Leistung an entfernte Powered Devices (PDs) und bietet gleichzeitig eine Glasfaserverbindung über große Entfernungen mit hoher Geschwindigkeit. Das Gerät unterstützt einen breiten Gleichstromeingang und 24 V Wechselstromeingang für redundante und flexible Stromversorgungen und ist in einem IP30-Metallgehäuse untergebracht, das für raue Umgebungen ausgelegt ist und bei Temperaturen von -40 bis 75 °C betrieben werden kann.

Vorteile

Der IGTP-805AT erweitert den PoE-Einsatz über die 100-m-Ethernet-Grenze hinaus durch einen Glasfaser-Uplink und hält einen Durchsatz von bis zu 1000 Mbit/s mit Store-and-Forward-Switching, IEEE 802.3x-Flusskontrolle und Link Fault Pass-Through für zuverlässige Datenübertragung aufrecht. Konform mit IEEE 802.3at versorgt er PDs mit bis zu 30 W, bleibt aber abwärtskompatibel zu 802.3af-Geräten. Das Stromversorgungsdesign akzeptiert 12–48 V Gleichstrom oder 24 V Wechselstrom und umfasst eine DC-zu-52-V-Anhebung für den bequemen Einsatz mit üblichen Stromquellen. Das kompakte IP30-Metallgehäuse unterstützt DIN-Schienen- oder Wandmontage und verträgt einen weiten Temperaturbereich für industrielle Anwendungen.

Geeignet für

• Erweiterung von PoE-Netzwerken zu entfernten Standorten über Glasfaser (z. B. Campusgelände, Service-Provider-Ringe)
• Versorgung von PoE+-Geräten wie Wireless Access Points, PTZ-/IP-Kameras und VoIP-Telefonen
• Installationen in Industrieumgebungen oder im Außenbereich, die eine hohe Temperaturtoleranz erfordern
• DIN-Schienen-Montage im Schaltschrank in Netzwerken für Verkehrssteuerung, Überwachung oder Fabrikation

Wichtige Spezifikationen

• Modell: PLANET IGTP-805AT
• PoE-Standard: IEEE 802.3at PoE+ (bis zu 30 W)
• Ethernet-Port: 1 × 10/100/1000BASE-T (RJ-45)
• Glasfaser-Uplink: SFP-Steckplatz (1000BASE-X / unterstützt verschiedene SFP-Module)
• Max. Datenrate: bis zu 1000 Mbit/s pro Link (Store-and-Forward)
• Stromeingang: 12–48 V Gleichstrom oder 24 V Wechselstrom (mit interner Anhebung auf 52 V)
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP30-Metallgehäuse; DIN-Schienen- oder Wandmontage möglich
• PoE-Budget: 30 W

Verwendung

Installieren Sie den IGTP-805AT in einem geeigneten Gehäuse oder auf einer DIN-Schiene und verbinden Sie ein kompatibles SFP-Modul im SFP-Steckplatz entsprechend dem benötigten Glasfasertyp und der Entfernung. Versorgen Sie das Gerät mit Gleichstrom (12–48 V) oder 24 V Wechselstrom unter Beachtung der erforderlichen Polarität und Verdrahtungspraxis. Verbinden Sie den RJ-45-PoE-Port über ein Standard-Ethernet-Kabel (Cat5e oder besser) mit dem PD. Das Gerät fungiert als Plug-and-Play-Medienkonverter und PoE-Injektor; es ist keine Softwarekonfiguration erforderlich. Verwenden Sie den DIP-Schalter, um Link Fault Pass-Through oder Flusskontrolle je nach Netzwerkbedarf zu aktivieren oder zu deaktivieren.

Empfehlungen

Verwenden Sie geeignete SFP-Module, die dem benötigten Glasfasertyp und der Entfernung (Multimode oder Singlemode) entsprechen, und stellen Sie sicher, dass die Ethernet-Verkabelung zwischen IGTP-805AT und dem versorgten Gerät 100 m nicht überschreitet. Sorgen Sie bei kritischen Anwendungen für redundante Stromversorgungen und montieren Sie das Gerät in einer Umgebung innerhalb des angegebenen Temperaturbereichs, um eine zuverlässige PoE- und Datenübertragung zu gewährleisten.
