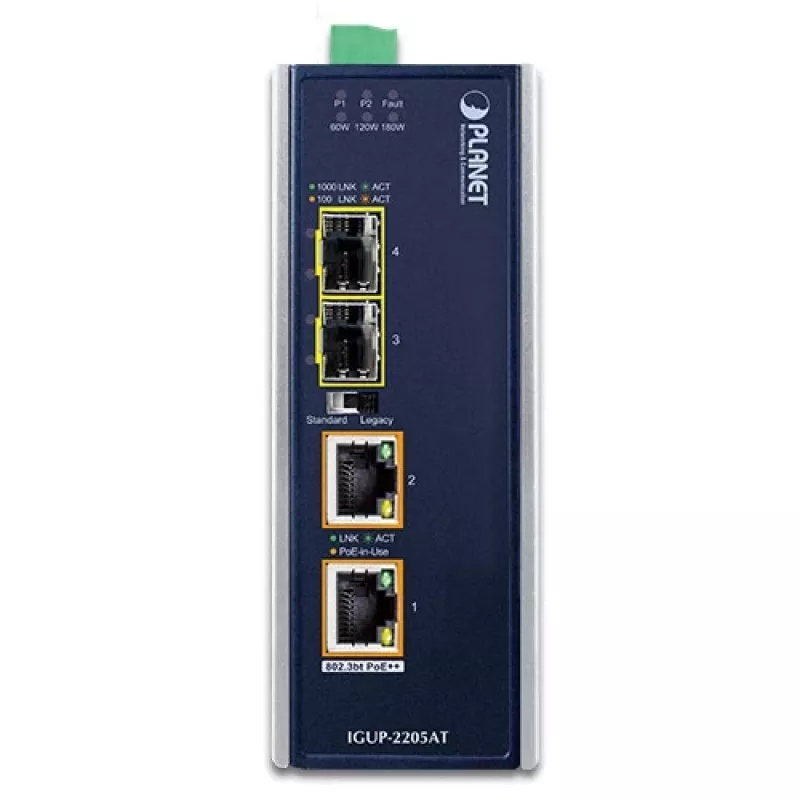

PLANET Industrieller Medienkonverter 2x100/1000X SFP auf 2x10/100/1000T 802.3bt PoE++

Der PLANET IGUP-2205AT Industrieller Gigabit-Medienkonverter kombiniert Ethernet-Medienkonvertierung (von 1000BASE-X auf 10/100/1000BASE-T) mit der 802.3bt Power over Ethernet Plus Plus (PoE++) Injektorfunktion, um beide Ports mit bis zu 180 Watt Leistungsabgabe und hoher Datenübertragungsgeschwindigkeit für PDs (betriebene Geräte) zu versorgen, die in abgelegenen Bereichen installiert sind, in denen eine ausreichende und zuverlässige Stromversorgung erforderlich ist. Sein 1000BASE-X Glasfaser-Uplink-Port ermöglicht eine Datenübertragung über große Entfernungen mit hoher Geschwindigkeit und Stabilität zu einem entfernten Kernnetzwerk. Das spezielle und komfortable Stromversorgungssystem des IGUP-2205AT unterstützt zwei 12~56V DC-Stromversorgungseingänge für Stromredundanz und Betriebsflexibilität.

Mit einem Betriebstemperaturbereich von -40 bis 75 Grad C und einem zuverlässigen IP30-Gehäuse kann der IGUP-2205AT in nahezu jeder schwierigen Umgebung eingesetzt werden.


Glasfaser-Verbindungsfähigkeit erweitert die Reichweite des Netzwerkaufbaus

Die maximale Entfernung zwischen einem PoE-PSE (stromversorgendes Gerät) und einem PD über ein Ethernet-Kabel beträgt 100 Meter. Um die PoE-Bereitstellungsreichweite zu erweitern, ist der IGUP-2205AT mit einer Glasfaser-Schnittstelle für Anwendungen über größere Entfernungen ausgestattet. Der Glasfaser-Steckverbindertyp des IGUP-2205AT ist wie folgt:

- Zwei SFP-Steckplätze, die 100BASE-FX/1000BASE-X Multi-/Single-Mode-SFP-Module unterstützen und eine Übertragungsentfernung von bis zu 120 km ermöglichen (je nach SFP-Modul)

Mit der Unterstützung großer Glasfaserentfernungen hält der IGUP-2205AT dennoch eine Übertragungsleistung von bis zu 1000 Mbit/s aufrecht. Er arbeitet im leistungsstarken Store-and-Forward-Mechanismus und kann zudem Paketverlust mit IEEE 802.3x-Flusssteuerung verhindern. Darüber hinaus kann er den Administratoren sofort Probleme mit dem Verbindungsmedium melden und eine effiziente Lösung zur Überwachung des Netzwerkstromverbrauchs bieten.


Plug-and-Play-Hochleistungs-Stromversorgungslösung

Konform mit der IEEE 802.3bt Power over Ethernet Plus-Technologie bietet der IGUP-2205AT bis zu 90 Watt PoE-Ausgangsleistung, das Dreifache des früheren 802.3at. Durch die Legacy-Funktion im DIP-Schalterdesign ist er auch abwärtskompatibel mit 802.3af/at PoE-Standards, sodass Benutzer Standard- und Hochleistungsgeräte gleichzeitig flexibel einsetzen können, ohne dass eine Softwarekonfiguration erforderlich ist. Mit Daten- und Stromversorgung über Ethernet von einem Gerät kann der IGUP-2205AT die Kabelverlegung reduzieren und dedizierte Steckdosen an Wand, Decke oder an unzugänglichen Stellen überflüssig machen.


Komfortables und zuverlässiges Stromversorgungssystem

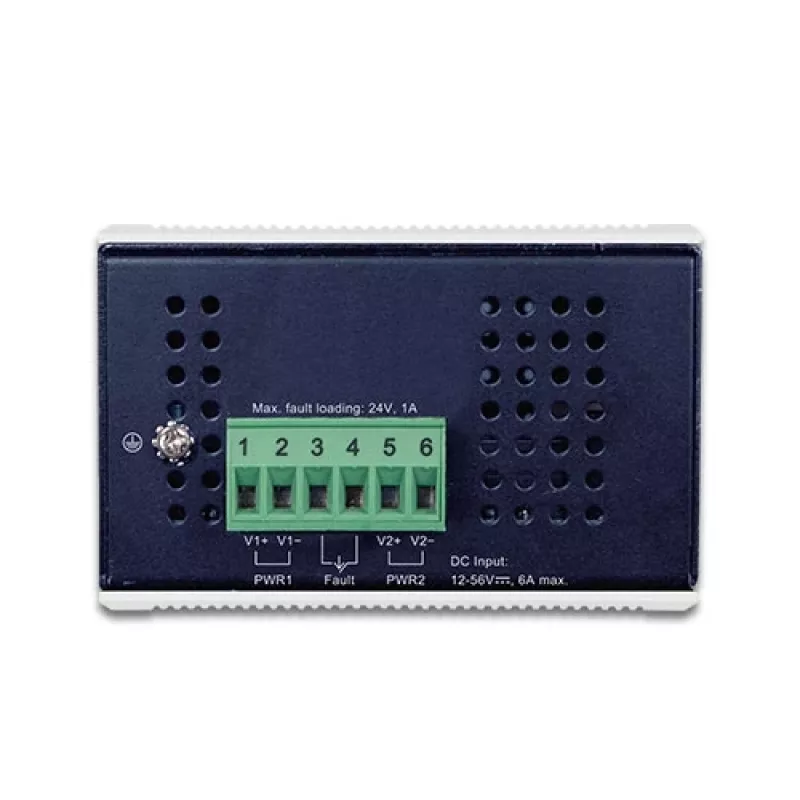

Um die Nutzung von 802.3bt PoE++-Strom mit dem üblichen 12~48V DC-Stromeingang für Transport- und Industrieanwendungen zu erleichtern, verwendet der IGUP-2205AT die 12~48V DC auf 56V Strom-Boost-Technologie, um das Problem der Stromquelle zu lösen, ohne spezielle Stromversorgungen zu benötigen. Sein Design mit weitem Spannungsbereich eignet sich für weltweite Einsetzbarkeit mit Hochverfügbarkeitsanwendungen, die duale oder Backup-Stromeingänge erfordern.


Umweltgehärtetes Design für industrielle PoE-Netzwerke

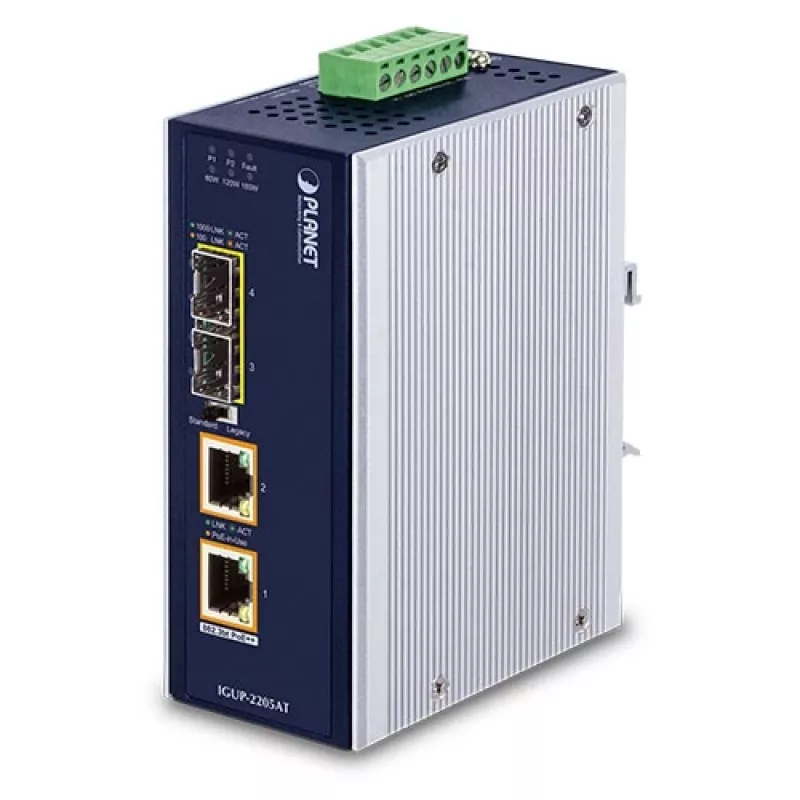

Der IGUP-2205AT wurde speziell mit langlebigen Komponenten und einem robusten Gehäuse entwickelt, um in elektrisch rauen und klimatisch anspruchsvollen Umgebungen wie Fabrikhallen oder Verkehrssteuerschränken am Straßenrand zuverlässig zu arbeiten. Der IGUP-2205AT ist in einem kompakten, zuverlässigen IP30-Gehäuse untergebracht, das sowohl die Hutschienen- als auch die Wandmontage ermöglicht, um den Schrankraum effizient zu nutzen. Mit IP30-Gehäuseschutz und PoE-Design ist der IGUP-2205AT ideal für Dienstanbieter, Campusgelände und öffentliche Bereiche, um PoE-WLAN-Access-Points, IP-Kameras oder IP-Telefone einfach und kosteneffizient überall bereitzustellen. Er kann auch in einem weiten Temperaturbereich von -40 bis 75 Grad C betrieben werden und kann daher nahezu überall platziert werden.

Verwendung

Installieren Sie kompatible SFP-Module in die beiden SFP-Steckplätze für den erforderlichen Fasertyp und die Entfernung und verbinden Sie dann den Glasfaser-Uplink mit dem Kernnetzwerk. Verbinden Sie den Kupfer-RJ45-Port mit dem lokalen betriebenen Gerät oder mit dem Ethernet-Netzwerk. Versorgen Sie das Gerät über einen oder beide 12–56 V-Eingänge mit Gleichstrom für normalen Betrieb und Redundanz. Konfigurieren Sie den Legacy-DIP-Schalter, wenn Abwärtskompatibilität mit 802.3af/at-Geräten erforderlich ist. Das Gerät ist Plug-and-Play für Daten- und PoE-Bereitstellung und erfordert für den grundlegenden Betrieb keine Softwarekonfiguration.

Empfehlungen

Verwenden Sie SFP-Module, die den Fasertyp- und Entfernungsanforderungen entsprechen; stellen Sie sicher, dass das DC-Netzteil die Stromanforderungen der angeschlossenen PoE-Geräte erfüllt, und aktivieren Sie die duale Stromeingabe für Redundanz in kritischen Installationen. Montieren Sie das Gerät an einem belüfteten Ort und vermeiden Sie den Kontakt mit Flüssigkeiten trotz des zuverlässigen IP30-Gehäuses.
