Netzwerk-Medienkonverter PLANET IGT-1205AT — Gigabit SFP 2-Faser, 1x RJ-45, 10/100/1000 Mbit/s, 12–48V, DIN-Schiene, IP30

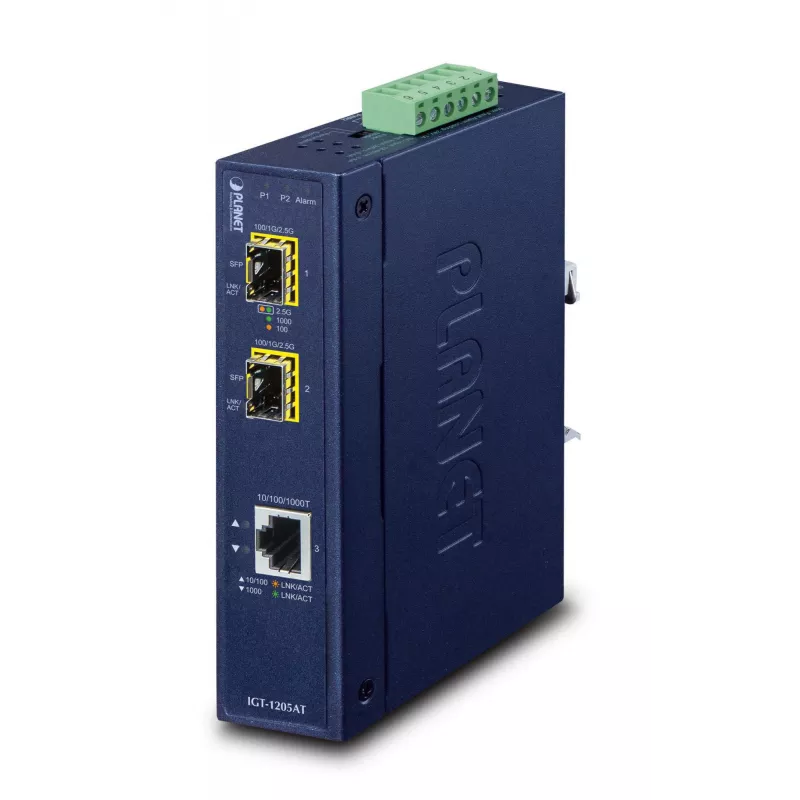

PLANET IGT-1205AT ist ein industrieller Gigabit-Medienkonverter, der für die Erweiterung von Ethernet-Netzwerken über Glasfaser in rauen Umgebungen entwickelt wurde. Das Gerät bietet einen 10/100/1000BASE-T RJ45 Kupferport und zwei SFP-Glasfaserschnittstellen, die 100/1000/2500BASE-X-Transceiver unterstützen, untergebracht in einem IP30-Metallgehäuse mit redundanten Stromeingängen und einem Betriebstemperaturbereich von -40 bis 75 °C.

Vorteile

Der IGT-1205AT liefert blockierungsfreie, leitungsvermittelnde Leistung und flexible Glasfaser-Uplink-Optionen, die die Verbindungsentfernung von kurzen Multimode-Verbindungen bis zu mehreren zehn Kilometern über Singlemode-Faser erweitern. Seine dualen SFP-Ports können entweder für einen 3-Port-Switch-Betrieb oder einen 2-Port-Faser-Redundanzmodus konfiguriert werden, was Store-and-Forward-Switching oder schnelle Faserredundanz bietet. Das robuste IP30-Gehäuse, der weite Betriebstemperaturbereich und die vielfältigen Montagemöglichkeiten unterstützen den Einsatz in industriellen, straßenseitigen und Überwachungsinstallationen. Doppelte Stromeingänge und eine breite Spannungsversorgung erhöhen die Zuverlässigkeit in kritischen Anwendungen.

Geeignet für

• Industrielle Ethernet-Erweiterung zwischen Gebäuden und Kontrollräumen
• Backbone-Verbindungen für IP-Überwachungssysteme
• Fabrikautomation und Prozessleitsysteme
• Straßenseitige Schaltschränke und Verkehrsleitsysteme
• Alle Platz sparenden Installationen, die eine DIN-Schienen- oder Wandmontage erfordern

Technische Daten

• Ports: 1 × 10/100/1000BASE-T RJ45, 2 × SFP (100/1000/2500BASE-X-kompatibel)
• Maximale Datenrate: bis zu 1000 Mbit/s (Gigabit Ethernet)
• Faserentfernung: Multimode bis zu 300 m (abhängig von Fast/Gigabit), Singlemode bis zu 20/40/80/120 km je nach Transceiver
• Betriebstemperatur: -40 bis 75 °C
• Stromversorgung: zwei DC-Eingänge, breite Spannungsversorgung (12–48 V DC oder 24 V AC), typische Leistungsaufnahme 4,8 W
• GehäVerwendung: IP30-Metallgehäuse; Gewicht ca. 0,412 kg

Verwendung

Montieren Sie den IGT-1205AT auf einer DIN-Schiene oder an einer Wand in einem belüfteten Gehäuse. Stecken Sie die entsprechenden SFP-Transceiver in die beiden Glasfaser-Steckplätze entsprechend der erforderlichen Entfernung und des Fasertyps und verbinden Sie dann den Kupfer-RJ45-Port mit dem lokalen Ethernet-Gerät. Verwenden Sie den integrierten DIP-Schalter, um entweder den Ethernet-Switch-Modus (Store-and-Forward) oder den 2-Port-Faser-Redundanzmodus für automatisches Failover zu wählen. Schließen Sie redundante Stromeingänge an getrennte Stromquellen an, um einen kontinuierlichen Betrieb zu gewährleisten.

Empfehlungen

Wählen Sie für zuverlässige Langstreckenverbindungen Singlemode-SFPs, die auf die erforderliche Spanne abgestimmt sind, und überprüfen Sie das Link-Budget. Aktivieren Sie in kritischen Anwendungen den Faserredundanzmodus und verwenden Sie separate Stromquellen für die beiden DC-Eingänge. Sorgen Sie für eine ordnungsgemäße Erdung und installieren Sie das Gerät an einem Ort innerhalb des angegebenen Temperaturbereichs.
