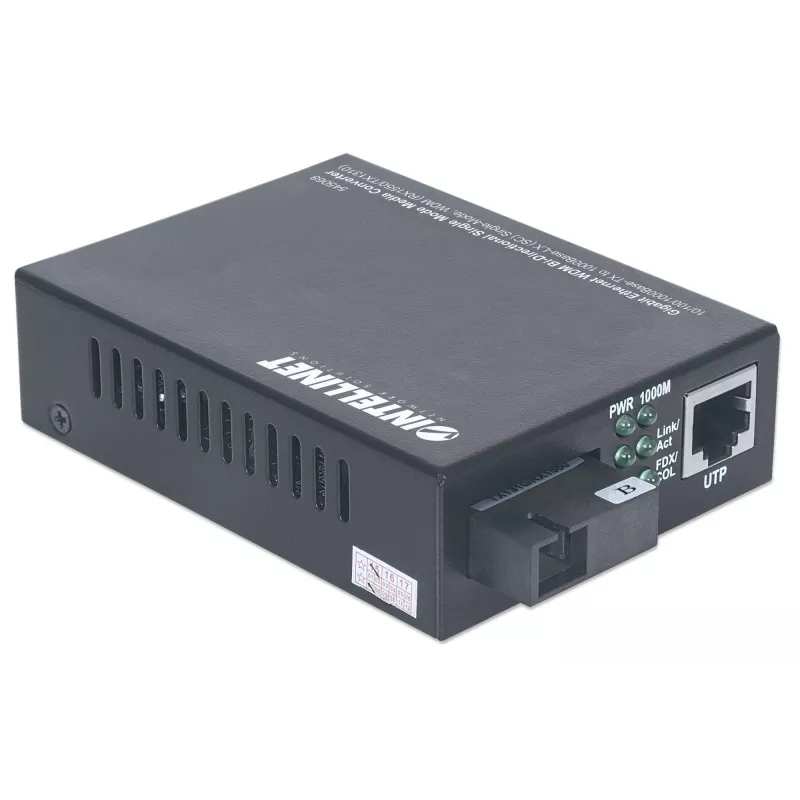

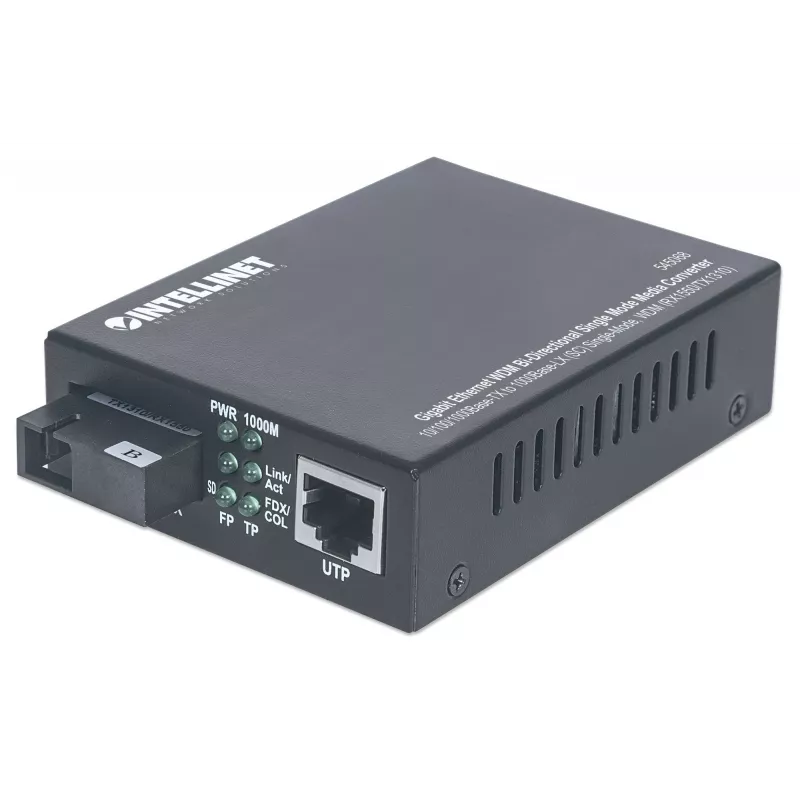

Medienkonverter Intellinet Gigabit Ethernet WDM Bi-Direktional 545068

Der Intellinet Network Solutions Gigabit Ethernet WDM (bidirektionale Wellenlängenmultiplexierung) Medienkonverter nutzt eine einzelne Ader einer Singlemode-Faser, um Sende- und Empfangsverkehr auf getrennten Wellenlängen (1550/1310 nm) zu übertragen. Er wandelt 10/100/1000Base-Tx Kupfer-Ethernet in 1000Base-Lx Glasfaser um und bleibt dabei transparent für das Netzwerk, sodass Kupfer- und Glasfasersegmente zusammenarbeiten können, ohne das bestehende Netzwerkverhalten zu verändern. Das Gerät verfügt über einen SC-Faserstecker, ein Metallgehäuse und unterstützt Verbindungsentfernungen von bis zu 20 km bei einer maximalen Datenrate von 1000 Mbit/s.

Vorteile

Dieser Medienkonverter ermöglicht eine Kapazitätsverdopplung oder den Aufbau zweier unabhängiger Verbindungen über eine Faserader durch bidirektionales WDM, wodurch eine zweite Faserverkabelung überflüssig wird. Er verlängert die Reichweite zwischen Netzwerkgeräten und bietet Gebäude-zu-Gebäude-Konnektivität ohne zusätzliche Router. Das kompakte Metallgehäuse und der geringe Stromverbrauch (5 W) machen ihn geeignet für Desktop-, Wand- oder Rackmontage unter Verwendung eines kompatiblen Chassis. Die Einhaltung der Standards FCC Class A und CE gewährleistet die Konformität für professionelle Netzwerkumgebungen.

Geeignet für

• Verlängerung von Ethernet-Verbindungen auf bis zu 20 km über Singlemode-Faser
• Anbindung kupferbasierter Switches oder Router an Glasfasernetze
• Gebäude-zu-Gebäude-Verbindungen, bei denen die Verlegung einer zweiten Faser unpraktisch ist

Technische Daten

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ethernet LAN-Anschlüsse (RJ-45): 1 (10/100/1000Base-Tx)
• Glasfaseranschlüsse: 1 (1000Base-Lx, SC-Steckverbinder)
• Wellenlängen (bidirektional): 1550/1310 nm
• Maximale Übertragungsdistanz: 20000 m (20 km)
• Leistungsaufnahme: 5 W
• Produktfarbe: Schwarz
• Gewicht: 0,18 kg

Verwendung

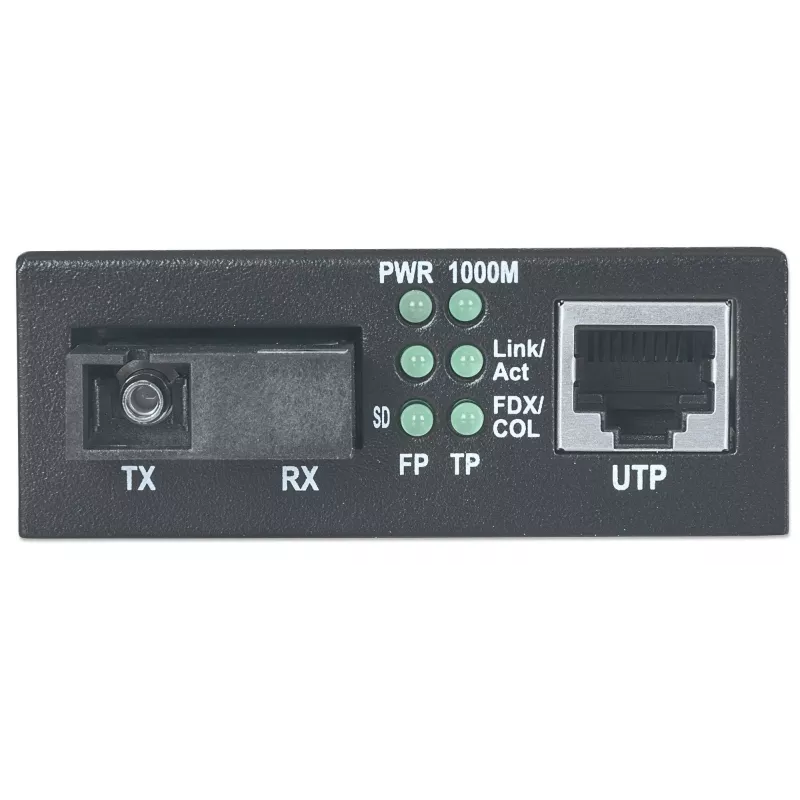

Verbinden Sie den RJ-45-Anschluss mit Ihrem Kupfer-Ethernet-Gerät (Switch, Router oder NIC) und stecken Sie den SC-Faserstecker unter Verwendung eines geeigneten Singlemode-Patchkabels in den Glasfaseranschluss. Stellen Sie sicher, dass die Faserstrecke die korrekten WDM-Wellenlängen (1550/1310 nm) nutzt und beachten Sie die Sende-/Empfangsorientierung, falls vom gegenüberliegenden Endgerät gefordert. Schalten Sie den Konverter ein und überprüfen Sie die Verbindungs-/Aktivitäts-LEDs, um die Verbindung zu bestätigen; das Gerät arbeitet transparent und erfordert keine weitere Konfiguration.

Empfehlungen

Verwenden Sie für zuverlässige Langstreckenverbindungen eine Singlemode-Faser mit geeigneter Dämpfung, halten Sie die Steckverbinder sauber und setzen Sie am entfernten Ende kompatible WDM-Transceiver oder einen passenden bidirektionalen Konverter ein. Installieren Sie die Geräte an belüfteten Orten und verwenden Sie bei der Montage mehrerer Konverter das für diese Module entwickelte 19"-Rackmount-Chassis, um ausreichenden Abstand und Kühlung sicherzustellen.
