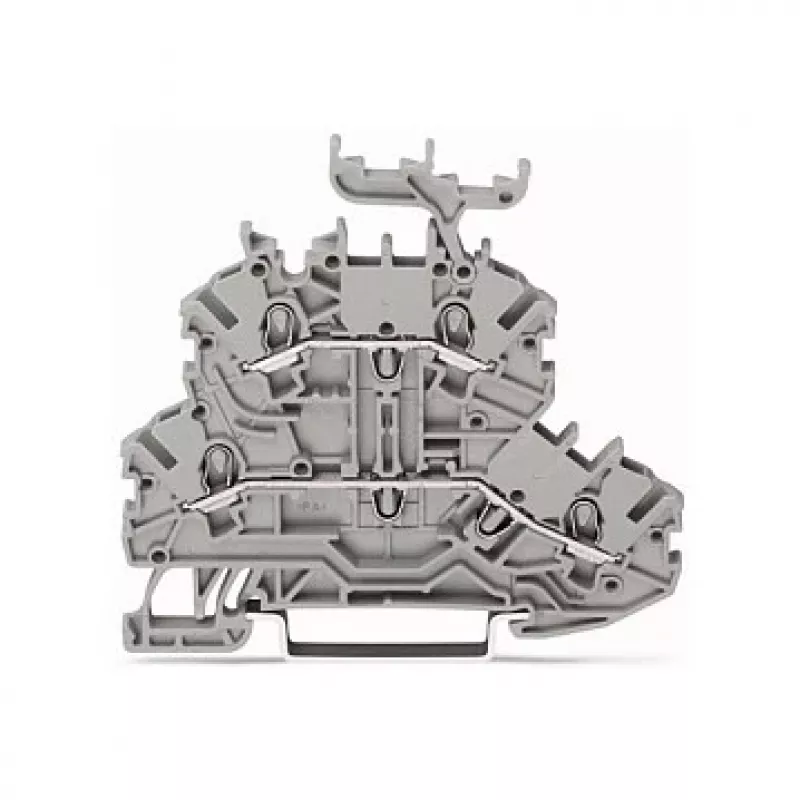

WAGO 2000-2231 Doppelstock-Durchgangsklemme, L/L, Grau, 2,5 mm², 800 V, 24 A, DIN-Schiene

Bemessen für 800 V und 24 A bei einem Nennquerschnitt von 2,5 mm² bietet diese Doppelstockklemme kompromisslose Leistung auf nur 4 mm Breite. Die WAGO 2000-2231 bietet zwei unabhängige Potenziale (L/L) über vier Anschlusspunkte und ist damit die erste Wahl für hochverdichtete Schaltschränke und Maschinenverdrahtung, wo Platz knapp ist, aber Zuverlässigkeit oberste Priorität hat.

Überblick

Die WAGO 2000-2231 ist eine Doppelstock-Durchgangsklemme für die Montage auf DIN-35-Schienen. Sie verfügt über die legendäre CAGE CLAMP®-Federanschlusstechnik von WAGO, die vibrationssichere, wartungsfreie Verbindungen für massive, mehrdrähtige und feindrähtige Leiter von 0,08 bis 4 mm² (28–12 AWG) garantiert. Das graue Gehäuse aus Polyamid (PA 66) ist halogenfrei und flammwidrig und gewährleistet langfristige Sicherheit in industriellen Umgebungen. Mit einer Bemessungsstoßspannung von 8 kV und Verschmutzungsgrad 3 ist diese Klemme für raue Betriebsbedingungen ausgelegt.

Was hervorsticht

• Doppelstock-Design: zwei Potenziale (L/L) in einem nur 4 mm breiten Modul, verdoppelt die Verdrahtungsdichte.
• CAGE CLAMP®-Technologie: werkzeugbetätigt, wartungsfrei und beständig gegen Vibrationen und Temperaturwechsel.
• Großer Leiterbereich: akzeptiert massive Leiter bis 4 mm² und feindrähtige bis 2,5 mm².
• Hohe elektrische Werte: 800 V Nennspannung, 24 A Nennstrom, 8 kV Stoßspannungsfestigkeit.
• Internationale Zulassungen: VDE, UL, CSA, KEMA/KEUR zertifiziert für den weltweiten Einsatz.
• Robuste Isolierung: graues Polyamid 66, halogenfrei, mit hervorragenden mechanischen und thermischen Eigenschaften.

Technische Details

• Klemmtyp: Doppelstock-Durchgangsklemme
• Anzahl der Potenziale: 2 (L/L)
• Anzahl der Anschlusspunkte: 4
• Anschlusstechnik: CAGE CLAMP®
• Betätigungsart: Betätigungswerkzeug
• Nennquerschnitt: 2,5 mm²
• Massivleiter: 0,08 ... 4 mm² (28 ... 12 AWG)
• Feindrähtiger Leiter: 0,08 ... 2,5 mm² (28 ... 14 AWG)
• Nennspannung (III/3): 800 V
• Bemessungsstoßspannung (III/3): 8 kV
• Nennstrom: 24 A
• Isolierstoff: Polyamid (PA 66)
• Farbe: Grau
• Befestigungsart: DIN-35-Schiene
• Verschmutzungsgrad: 3
• Verdrahtungsart: Seitliche Verdrahtung
• Höhe ab Oberkante DIN-Schiene: 60,5 mm
• Zulassungen: VDE, UL, CSA, KEMA/KEUR

Unser Fazit

Für Schaltschrankbauer und Maschinenhersteller, die hohe Verdrahtungsdichte ohne Kompromisse bei Sicherheit und Bedienkomfort verlangen, ist die WAGO 2000-2231 eine hervorragende Wahl. Die Doppelstock-L/L-Konfiguration halbiert den Platzbedarf auf der Schiene, während die CAGE CLAMP®-Technologie dafür sorgt, dass jede Verbindung während der gesamten Lebensdauer der Anlage fest bleibt. Mit vollständigen internationalen Zulassungen und einem robusten grauen Polyamidgehäuse ist diese Klemme bereit für jede industrielle Herausforderung.
