DeLOCK RJ50 2 x Buchse auf 2 x Klemmenblock mit Druckknopf für DIN-Schiene abgewinkelt

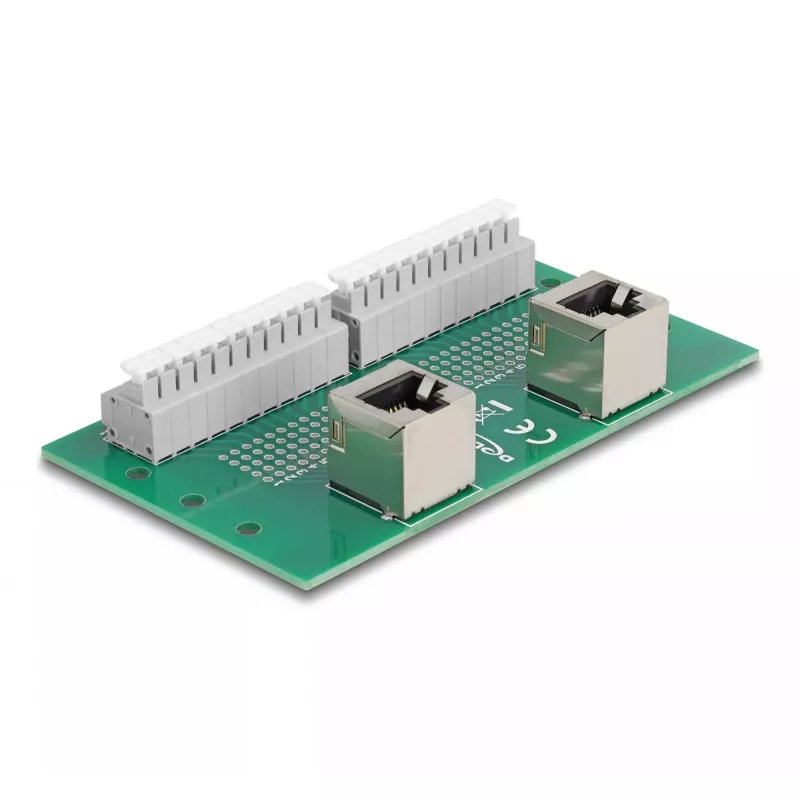

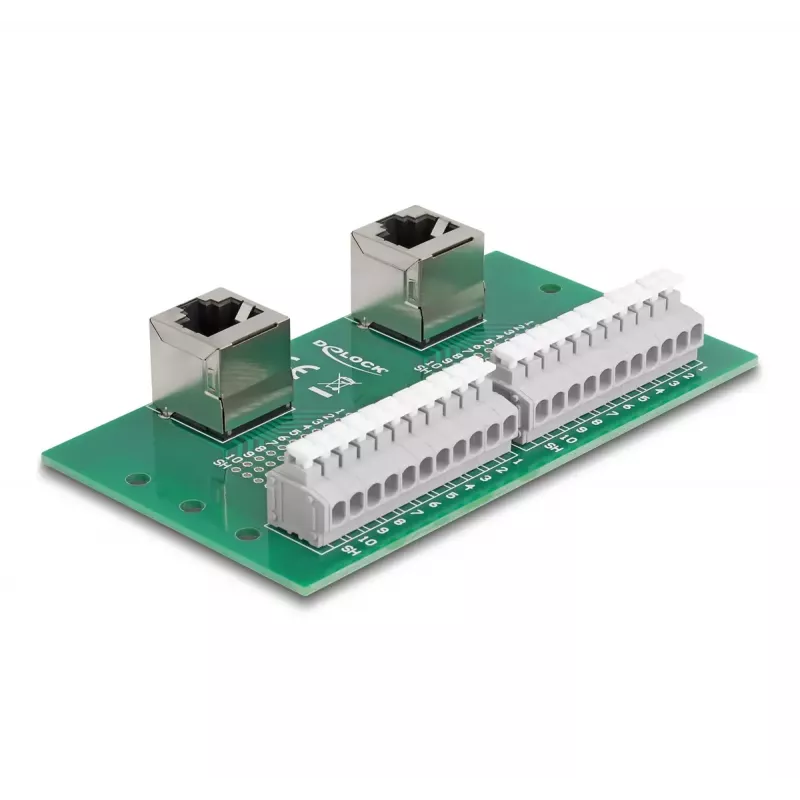

Der DeLOCK RJ50 Adapter bietet eine kompakte Lösung für den Anschluss von Steuer- und Messgeräten an ein DIN-Schienensystem. Er enthält zwei RJ50-Buchsen und zwei Klemmenblöcke mit werkzeuglosem Druckknopfanschluss für Drähte mit abisolierten Enden. Das Gehäuse ist für die Befestigung an Standard-DIN-Schienen (15 mm oder 35 mm) mit den mitgelieferten Montageclips ausgelegt und misst ca. 60 mm (B) × 91 mm (T) × 18 mm (H).

Vorteile

Der Adapter unterstützt einfache und zuverlässige Verbindungen über Druckknopf-Klemmenblöcke, sodass keine zusätzlichen Werkzeuge zum Anschließen von Litzen mit abisolierten Enden erforderlich sind. Zwei RJ50-Buchsen ermöglichen die einfache Integration von Geräten mit RJ50-Anschluss, während die DIN-Schienen-Montageclips eine sichere Installation in Schaltschränken oder Verteilergehäusen gewährleisten. Die kompakten Abmessungen sparen Platz auf der Schiene.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschluss von Steuer- und Messgeräten mit RJ50-Schnittstellen
• Temporäre oder permanente Verdrahtung von Litzen mit abisolierten Enden
• Montage auf 15 mm oder 35 mm DIN-Schienen in Schaltschränken
• Integration von Feldgeräten und Netzwerkzubehör in Automatisierungssystemen

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67015
• EAN: 4043619670154
• Anschlüsse: 2 × RJ50-Buchse, 2 × Klemmenblock mit Druckknopf

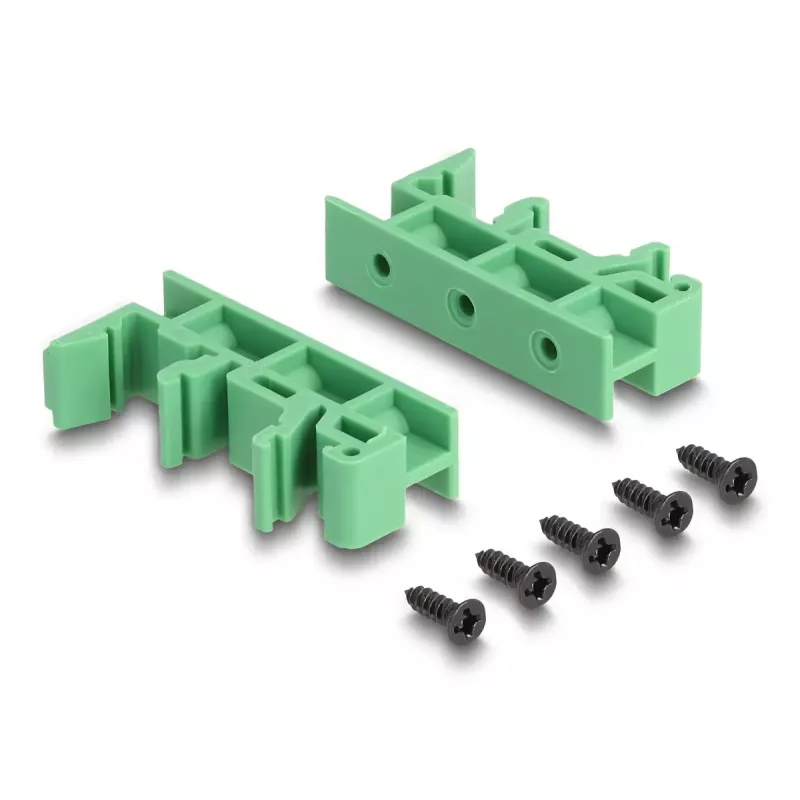

• Montage: DIN-Schiene (15 mm oder 35 mm) mit mitgelieferten Clips
• Abmessungen: ca. 60 mm (B) × 91 mm (T) × 18 mm (H)

Verwendung

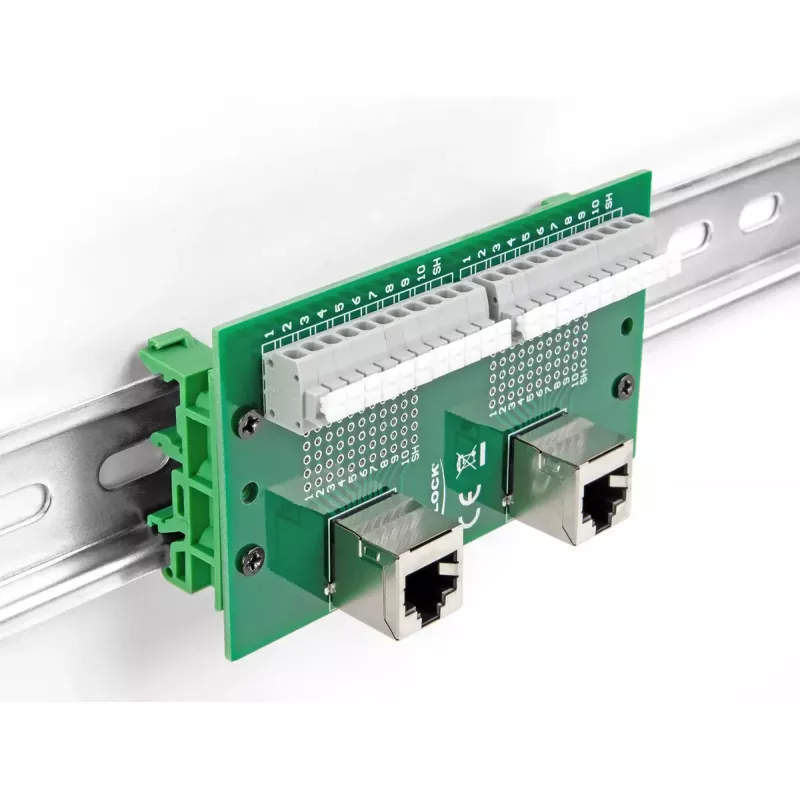

Montieren Sie den Adapter auf einer kompatiblen 15 mm oder 35 mm DIN-Schiene, indem Sie die mitgelieferten Clips einrasten lassen. Stecken Sie RJ50-Stecker in die beiden RJ50-Buchsen für die Geräteverbindungen. Für die Verdrahtung mit den Klemmenblöcken drücken Sie den Druckknopf, um die Klemme zu öffnen, führen Sie das abisolierte Ende der Litze ein und lassen Sie den Knopf los, um die Leitung zu fixieren. Überprüfen Sie vor dem Einschalten des Systems, ob jede Verbindung fest ist.

Empfehlungen

Verwenden Sie Leiter mit angemessen abisolierten Enden und dem richtigen Querschnitt für den Klemmenblock, um einen zuverlässigen Kontakt zu gewährleisten. Überschreiten Sie nicht die elektrischen Nennwerte der angeschlossenen Geräte und befolgen Sie die örtlichen Installationsvorschriften bei der Montage in Schaltschränken.
