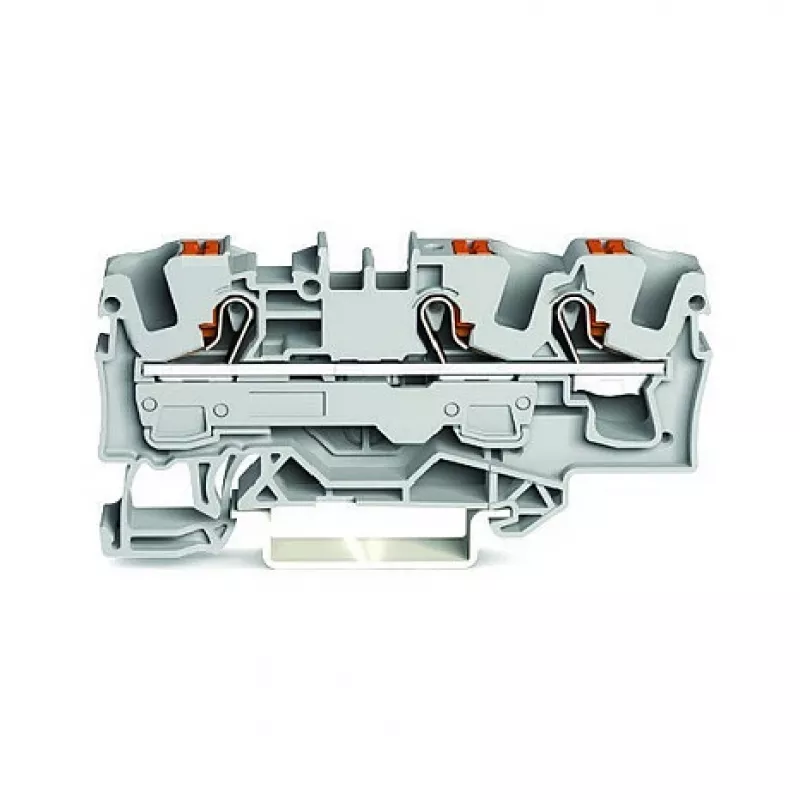

WAGO 2206-1301 3-Leiter-Durchgangsklemme mit Betätigungsdrücker, 6 mm², grau

Schaltschrankbauer und Maschinenhersteller vertrauen auf die WAGO 2206-1301 für schnelles, werkzeugloses Verdrahten in Schaltschränken und Verteilerkästen. Diese graue 3-Leiter-Durchgangsklemme verwendet CAGE CLAMP® mit Betätigungsdrücker, um starre, mehrdrähtige und feindrähtige Leiter von 0,5 bis 6 mm² ohne Aderendhülsen zu sichern. Montieren Sie sie auf einer Standard-Tragschiene TS 35 und verbinden Sie bis zu sechs Drähte auf einem einzigen Potenzial – ideal für kompakte, hochstromführende Stromkreise bis 41 A.

Wichtige technische Daten

• 3-Leiter-Durchgangsklemme, grau
• Anschluss: CAGE CLAMP® mit Betätigungsdrücker (PUSH WIRE® kompatibel)
• Nennquerschnitt: 0,5–10 mm² massiv/mehrdrähtig, 0,5–6 mm² feindrähtig
• Bemessungsspannung/-strom (IEC): 800 V / 41 A
• Bemessungsspannung/-strom (UL): 600 V / 30 A
• Montage: Tragschiene TS 35, seitliche Leitereinführung
• Isolierstoff: Polyamid (PA 66), UL94 V-0
• Abisolierlänge: 12–14 mm
• Zulassungen: ENEC, UL, CSA, KEMA

Warum diese Klemme?

Die Betätigung über den Drücker reduziert die Einführkraft und beschleunigt die Verdrahtung, insbesondere bei feindrähtigen Leitern. Das kompakte 6-mm-Gehäuse spart Platz auf der Tragschiene, während die hohe Strombelastbarkeit und die 800-V-Isolation sie für die industrielle Energieverteilung geeignet machen. Die graue Farbe fügt sich in Standard-Schaltschrankkomponenten ein, und das Material mit UL94 V-0 erfüllt strenge Brandschutzanforderungen.

Ideale Anwendungsfälle

• Energieverteilung und Durchgangsverbindungen im Schaltschrank
• Maschinenbau und Automatisierungssysteme
• Gebäudeinstallation und HLK-Schaltschränke
• Nachrüstprojekte, die Reihenklemmen auf Tragschiene erfordern

Gut zu wissen

Die Klemme unterstützt sowohl starre als auch mehrdrähtige Leiter ohne Aderendhülsen, aber für feindrähtige Drähte wird eine Aderendhülse für optimale Zuverlässigkeit empfohlen. Sie gehört zur WAGO TOPJOB® S Serie, die für werkzeuglose Bedienung und hohe Vibrationsfestigkeit bekannt ist. Überprüfen Sie vor der Installation immer die örtlichen Elektrovorschriften.
