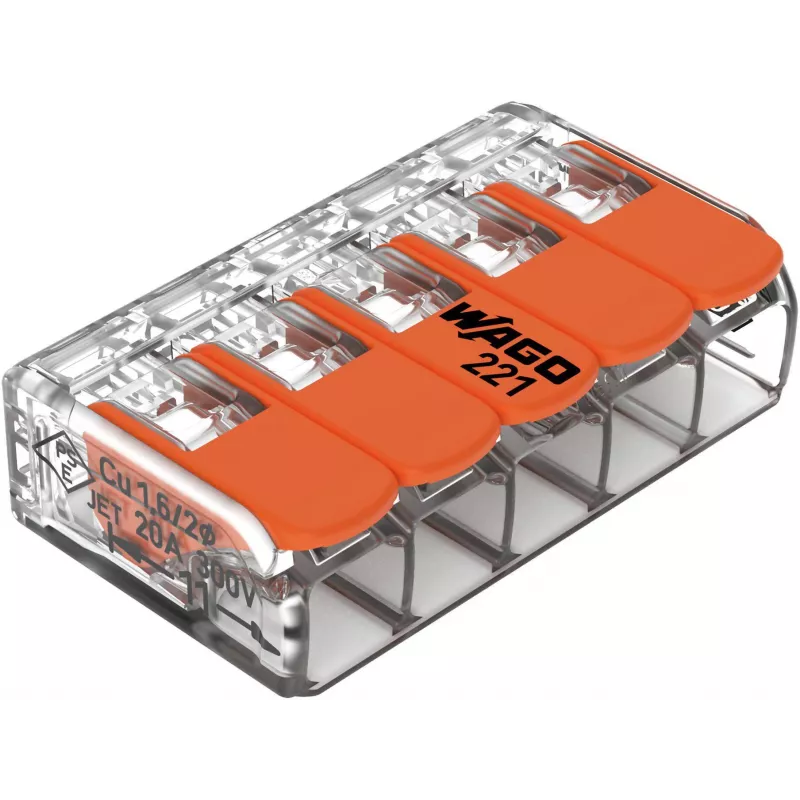

WAGO 221-415 COMPACT Verbindungsklemme für 5 Leiter, 0,2-4 mm², 25er-Pack

Elektroinstallationen erfordern oft zuverlässige, werkzeuglose Verbindungen, die Zeit und Platz sparen, insbesondere beim Verbinden mehrerer Leiter unterschiedlicher Typen. Die WAGO 221-415 COMPACT Verbindungsklemme erfüllt diese Anforderung mit einer 5-Leiter-Hebelklemme, die starre, flexible und feindrähtige Leitungen von 0,2 bis 4 mm² (24–12 AWG) verarbeitet. Das transparente Gehäuse und die orangefarbenen Hebel ermöglichen eine sofortige visuelle Kontrolle der korrekten Kontaktierung, während die CAGE CLAMP®-Technologie vibrationssichere, wartungsfreie Verbindungen gewährleistet. Dieser Pack enthält 25 Klemmen, ideal für Abzweigdosen, Beleuchtungskreise und Gebäudeverdrahtung, wo Kompaktheit und Sicherheit oberste Priorität haben.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die eine schnelle, sichere Möglichkeit benötigen, mehrere Leiter ohne Schrauben oder Crimpen zu verbinden. Es eignet sich gleichermaßen für professionelle Auftragnehmer in Wohn- oder Gewerbeprojekten sowie für Heimwerker, die elektrische Reparaturen im Haus durchführen. Das 5-fach-Design ist perfekt für die Stromverteilung auf mehrere Abzweige, wie Beleuchtungsgruppen oder Steckdosenstromkreise, wo der Platz in Abzweigdosen begrenzt ist.

Hauptmerkmale

• Verbindet 5 Leiter jeglicher Art: starr, flexibel und feindrähtig
• Breiter Klemmbereich: 0,2–4 mm² (24–12 AWG) für starr/flexibel, 0,14–4 mm² für feindrähtig
• Werkzeuglose Bedienung mit orangefarbenen Hebeln – kein Schraubendreher erforderlich
• Transparentes Gehäuse ermöglicht visuelle Kontrolle des Leitereinschubs und der Klemmung
• CAGE CLAMP®-Federdruckverbindung ist wartungsfrei und vibrationsbeständig

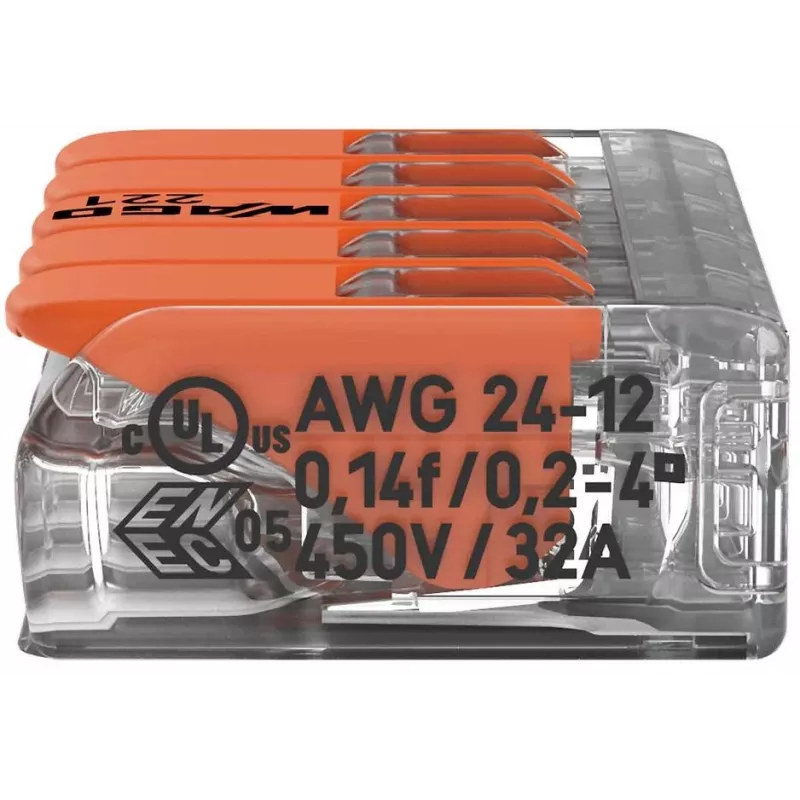

• Nennspannung 450 V und Nennstrom 32 A, geeignet für die meisten Gebäudeverdrahtungen
• Kompakte Abmessungen sparen Platz in Abzweigdosen und Gehäusen
• 25er-Pack für kosteneffiziente Mengenanwendungen

Technische Daten

• Anzahl der Leiter: 5
• Leitertypen: starr, flexibel, feindrähtig
• Querschnitt (starr/flexibel): 0,2 – 4 mm² (AWG 24 – 12)
• Querschnitt (feindrähtig): 0,14 – 4 mm² (AWG 24 – 12)
• Nennspannung (EN): 450 V
• Nennstoßspannung: 4 kV
• Nennstrom (EN): 32 A
• Verbindungstechnologie: CAGE CLAMP®
• Betätigungsart: Betätigungshebel

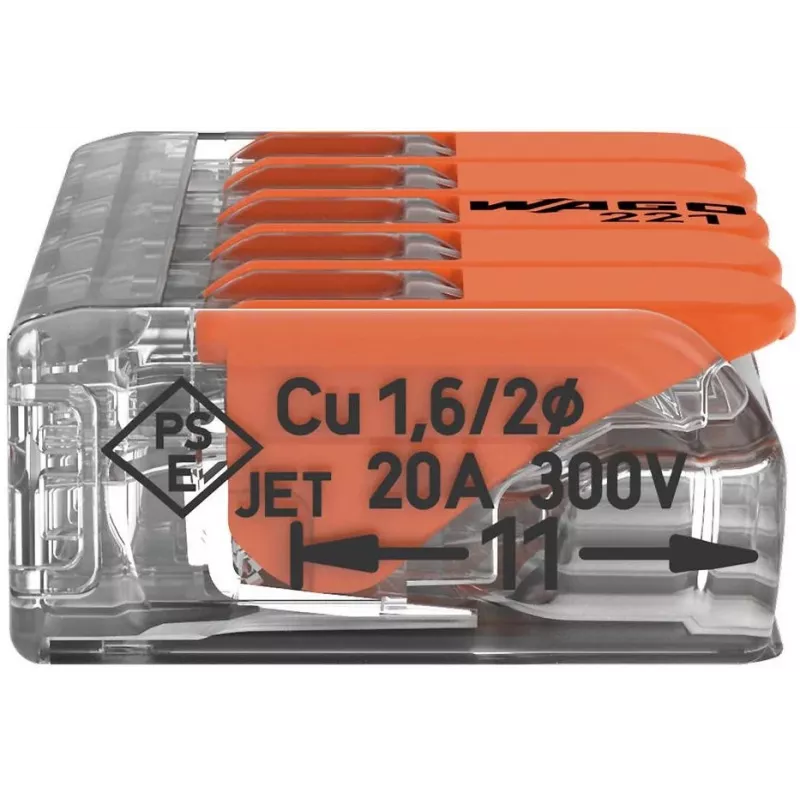

• Abisolierlänge: 11 mm / 0,43 Zoll
• Verschmutzungsgrad: 2
• Gehäusematerial: Polycarbonat (PC)
• Kontaktmaterial: Elektrolytkupfer (Cu), verzinnt
• Brennbarkeitsklasse: UL94 V2

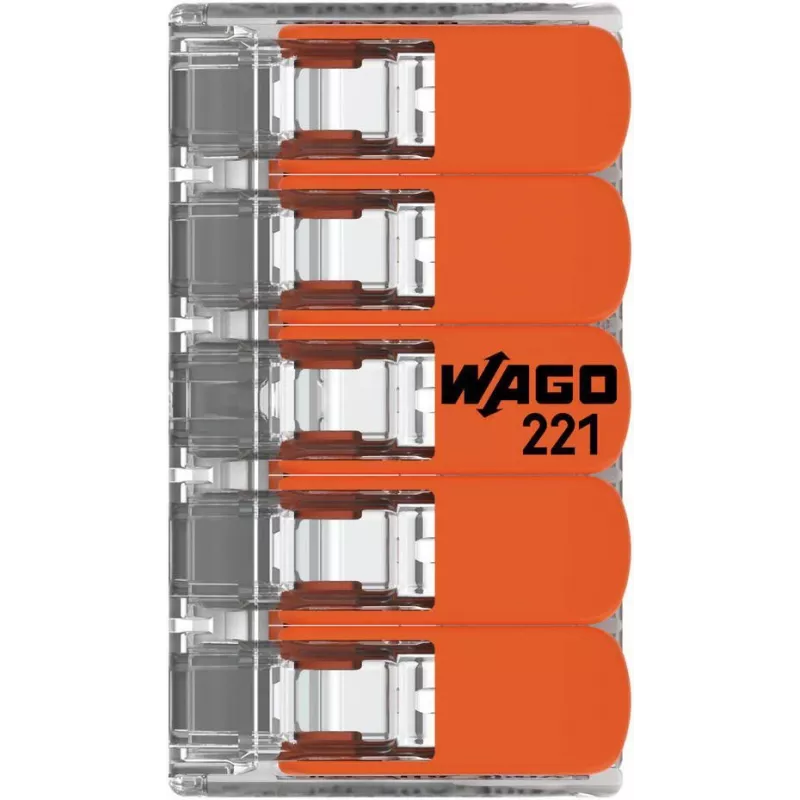

• Farbe: transparentes Gehäuse, orangefarbene Hebel
• Max. Umgebungstemperatur im Betrieb: 85 °C
• Stück pro Packung: 25

Tipps

Leiter immer auf die empfohlene Länge von 11 mm abisolieren, um eine sichere Verbindung zu gewährleisten. Bei feindrähtigen Leitungen sicherstellen, dass alle Einzeldrähte vollständig in die Klemmstelle eingeführt sind, bevor der Hebel geschlossen wird. Das transparente Gehäuse ermöglicht die Überprüfung, ob der Leiter ordnungsgemäß bis zum Anschlag eingeführt ist. Bei Verwendung in feuchter Umgebung oder im Freien die Klemme in einer geeigneten Abzweigdose unterbringen, um die IP-Schutzart der Installation zu erhalten. Ungenutzte Klemmen trocken lagern, um Verunreinigungen der Klemmstellen zu vermeiden.
